Антенна на 433 Мгц

Сообщение rig » 05 авг 2008, 10:12

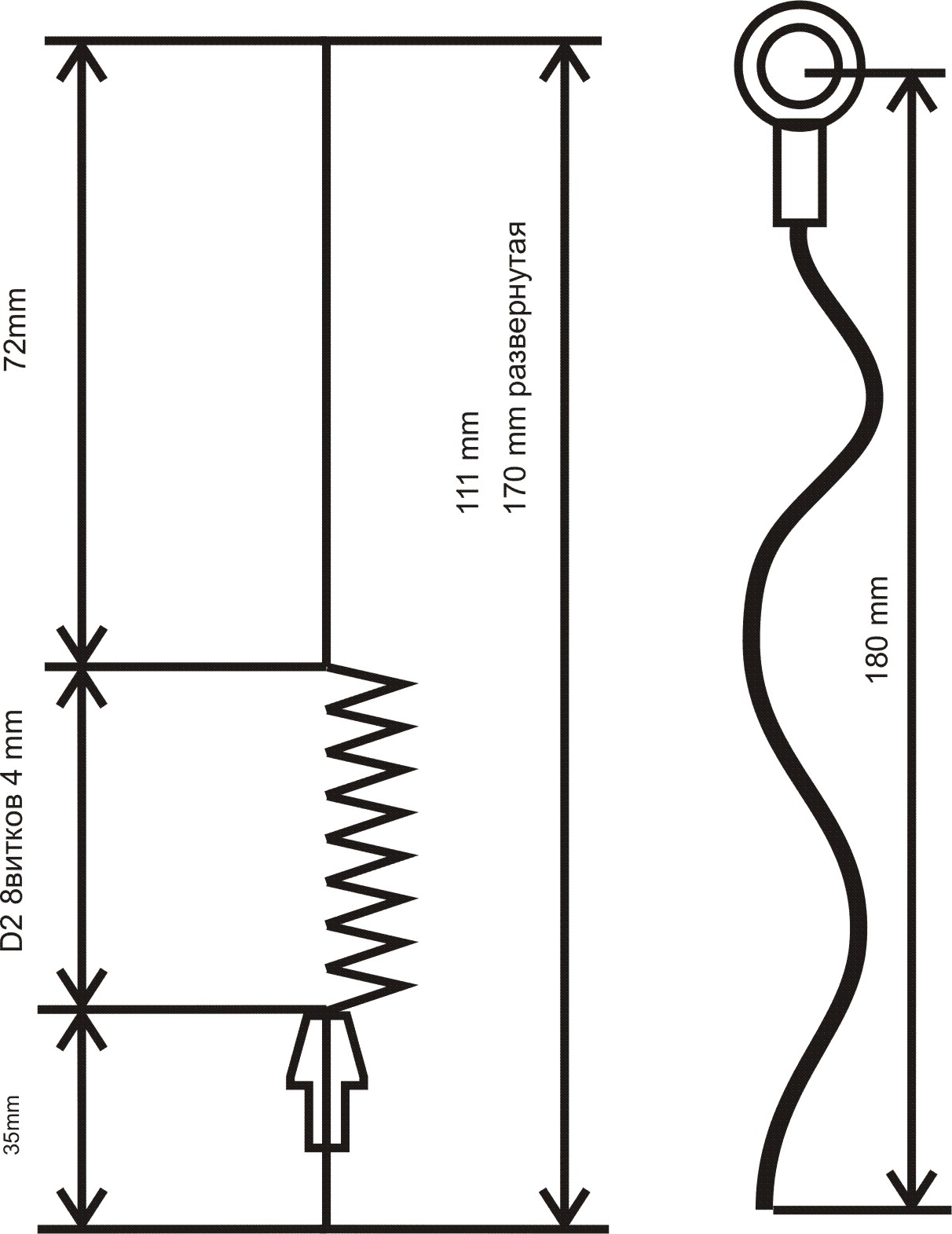

купил на днях в промэлектронике промышленную антенну от Aurel на 433 Мгц, разобрал, замерил.
простая штука а стоит 241 руб
433 aurel.jpg

даташиты:
описание конткретно этой антенны
433 T_A(full).pdf
(280.44 КиБ) Скачиваний: 243

общие рекомендации производителя
433 GP_433(full).pdf
(44.95 КиБ) Скачиваний: 141

давно искал, думаю будет полезно
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Антенна на 433 Мгц

Сообщение hudbrog » 05 авг 2008, 10:22

Дык, а чего ожидалось-то? Обычный четверть-волновой штырь, в нем сокращающая катушка и кусочек штыря. Такую можно делать руками очень легко. По нашему опыту согнутая из медной проволоки "какая нашлась" работает незначительно хуже покупной. Главное длину точно выдержать.
У меня в голове опилки и длинные слова меня только огорчают.
Аватара пользователя
hudbrog

Сообщения: 1568
Зарегистрирован: 14 май 2008, 15:49
Откуда: Минск
ФИО: Алексей

Re: Антенна на 433 Мгц

Сообщение rig » 05 авг 2008, 10:36

штыря оказалось мало, проволка к общему проводу как выясняется тоже нужна.
мои эксперименты с общим питанием показали дальность меров 40 в помещении, а на улице на батарейном питании метров 20 всего, делюсь так сказать опытом. вот попробую "фирменную" антенну, потом сделаю таккую же свою. Просто для кого то это очевидные вещи, для меня оказались не очень простыми.
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Антенна на 433 Мгц

Сообщение xapc » 08 янв 2009, 00:59

Правильно, штырю еще противовес нужен, для подключения которого и используется этот провод, ну или на прямую на корпус.
А как ты мерил, что на улице меньше чем в помещении?
Может у тебя питание передатчика просаживается?
xapc

Сообщения: 68
Зарегистрирован: 13 окт 2005, 14:13
Откуда: Ростов-на-Дону
Skype: hars_oleg
ФИО: Олег Харсеев

Re: Антенна на 433 Мгц

Сообщение avr123.nm.ru » 08 янв 2009, 02:43

Книга Ротхамель Антенны
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Антенна на 433 Мгц

Сообщение rig » 08 янв 2009, 08:57

xapc писал(а):А как ты мерил, что на улице меньше чем в помещении?
Может у тебя питание передатчика просаживается?

элементарно: вкл свою конструкцию - обмен идет, диоды мигают. обмена нет не мигают. растояние прикидывал приблизительно. К примеру от передатчика до туалета метров под 40, иду по делам беру с собой аппаарт. Ставлю на раковину наблюдаю. Делаю выводы, возвращаюсь :crazy: .
Просадка то откуда, моща мизерная 8 мВт. Кроме светодиодов и пр/передатчика нагрузки нет.

фирменная антенна еще хуже работаеткак по дальности так и по измеряемым параметрам, измрения проводил с помощью простейшего датчика напряженности (штыревая антенна - клебательный контур - диод - нагрузка - вольтметр).
пытался КСВ замерить но мощность передатчика слишком мала.
наилучшие результаты получились на Y образной антенне (перевернутая Y, штырь вверх, три отвеса в стороны.)
