Это будет бомба

В разделе рассматриваются вопросы информационного обмена в робототехнике.
Аппаратный уровень, протоколы.

Это будет бомба

Сообщение TedBeer » 01 окт 2015, 14:17

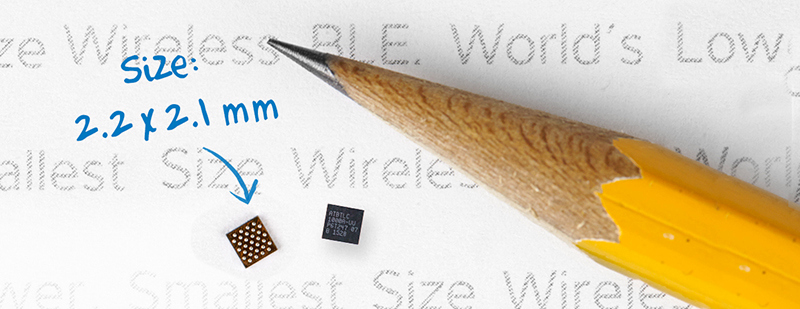

Atmel BTLC1000 - блютуз чип с АРМ контроллером.
- размер!
- малопотребляющий блютуз версии 4.1
- 32 битный АРМ контроллер
- потребление в стендбай менее 1мкА
- 128кб ОЗУ (96 доступно приложению)
- 128кб ROM
- I2C, SPI
- 12 GPIO
- 2х канальный ADC

И прочая-прочая ...
Источник
Сообщение в блоге ATMEL
Предварительный даташит
Аватара пользователя
TedBeer

Сообщения: 1004
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Это будет бомба

Сообщение Angel71 » 01 окт 2015, 14:30

и атмел очухался спустя кучу лет, выпустив ещё один блютуз со своими +-
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Это будет бомба

Сообщение elmot » 01 окт 2015, 16:52

nfr51822
ST BlueNRG
Просто оставлю это здесь

Добавлено спустя 1 час 3 минуты 2 секунды:
Из бомбы тут разве что RAM и размер. Но размер блютуза - это не только чип, но еще и антенна, и обвес
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Это будет бомба

Сообщение TedBeer » 01 окт 2015, 16:55

elmot писал(а):nfr51822

Большой размер, памяти совсем мало (16k).
Но вот в комментариях указали на csr1013
Размер чуть больше, чем у Атмела - 2.43 x 2.56 x 0.35 mm
Памяти уже 64к (делится между блютуз стеком и приложением) - уже получше, хотя меньше чем у Атмела.
А где какие-нибудь платы с этими чипами вместо китайских HC-0x?

Добавлено спустя 1 минуту 54 секунды:
Размер чипа имеет значение - его в трубочку не скрутишь и в 2 этажа не разложишь.
Аватара пользователя
TedBeer

Сообщения: 1004
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Это будет бомба

Сообщение Madf » 01 окт 2015, 16:58

elmot писал(а):Просто оставлю это здесь

Есть готовые реализации/модули (миниатюрные) к использованию на подобии ESP-07..?
Madf

Сообщения: 2155
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Это будет бомба

Сообщение elmot » 01 окт 2015, 17:41

TedBeer писал(а):
elmot писал(а):nfr51822

Большой размер, памяти совсем мало (16k).

Есть версия 256/32. В корпусе WLCSP 3*3mm.
Думаю, атмельцы хитрят с памятью. Реально стока памяти надо, чтобы перелить прошивку в RAM, а потом выключить flash. А вот в таком формате памяти для приложения будет уже далеко не 128к.

Но вот в комментариях указали на csr1013
Размер чуть больше, чем у Атмела - 2.43 x 2.56 x 0.35 mm
Памяти уже 64к (делится между блютуз стеком и приложением) - уже получше, хотя меньше чем у Атмела.
А где какие-нибудь платы с этими чипами вместо китайских HC-0x?

csr - не видел, самому интересно. nrf-валом, но там свои грабли.
Добавлено спустя 1 минуту 54 секунды:
Размер чипа имеет значение - его в трубочку не скрутишь и в 2 этажа не разложишь.

Разницу 2*2 и 3*3 можно и не заметить на фоне антенны, кварцев и конденсаторов.

Добавлено спустя 2 минуты 56 секунд:
Madf писал(а):
elmot писал(а):Просто оставлю это здесь

Есть готовые реализации/модули (миниатюрные) к использованию на подобии ESP-07..?

http://www.st.com/web/catalog/tools/FM1 ... 5/PF260517

Добавлено спустя 14 минут 49 секунд:
Кста есть и CSR
http://www.aliexpress.com/wholesale?cat ... xt=csr1010
Взять, чтоле... Больно API было приятное на старых чипах...
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Это будет бомба

Сообщение Madf » 01 окт 2015, 18:42

833,50 руб. - хм..чой-то дорого.
Madf

Сообщения: 2155
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Это будет бомба

Сообщение elmot » 01 окт 2015, 19:15

А 4й бт дорогой пока. Ты еще атмельской цены не видел.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Это будет бомба

Сообщение Angel71 » 01 окт 2015, 19:43

TedBeer, а вы сначала плату под этот бга разведите и расскажете, удалось на двуслойку запихать или нет. второе - это чуток поболее скил пайки с бга. wlcsp не сильно больше, но более паябельный. qfn48 больше, но еще более удобен для пайки. с учётом обвеса размеры не особо на всех платах будут отличаться, ероме варианта когда кто-то хорошенько допустим для мелкой серии не потрудится. это размеры и корпус. ещё есть момент с памятью и ядром чипа. у нордика кроме блутуза есть и совместимость с другими протоколами. и кроме нордика, атмела и csr, бле выпускают ещё как минимум ti, dialog, cypress. и у каждой свои +- у чипов. о какой бомбе вы вообще пишете, это загадка. ну ещё один чип и пока совершенно не опробованный и не популярный - от того же норкика чипы пихают в свои железки куча контор, начиная от очень мелких до крупных, на подобии логитеча или япла.
модули бле относительно дорогие? 51822 примерно 5.5-8$, а сам примерно от 2.5$ по рознице у китайцев были. ну как бы да, с esp8266 конкурировать по цене тяжко, но и как бы то бле, а то вайфай.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Это будет бомба

Сообщение elmot » 01 окт 2015, 20:29

проблема с блютузом еще в том, что 4й бт - как книга о вкусной и здоровой пище - состоит из 2х частей. Старого стиля блютуз и ble, он же smart. Части друг с другом слабо связаны, старый бт совместим с bt3 и bt2, это скорость, передача стереозвука и прочая. Новый бт совместим только сам с собой. Скорости нет, привычных профилей звука, DUN, SPP и пр. нету, зато есть GATT и низкое потребление. Соответственно чипы есть однорежимные - только ble, есть двухрежимные. Ввышеизложенные чипы - однорежимные. Не до конца уверен в атмеле и csr, но скорее всего они тоже, иначе бы было второй строчкой во всех описаниях. И надо это понимать.
насчет модулей и размеров - сейчас вожусь с модулем, на котором nRF51822 и акселерометр, но нет антенны. размер на все щастье - 10.5*8.5, со всеми кварцами и обвесами :-P
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Это будет бомба

Сообщение Angel71 » 01 окт 2015, 20:41

бле это для иот, так что смысла у него в классик нет никакого. кому нужно, ищут двухрежимный или пихают два чипа. кому-то вообще нужен только звук, так берут блютузы только с поддержкой звука.
CSRB534
кстати на одном вайфай роутере была запаяна чип-антенна 0604.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Это будет бомба

Сообщение elmot » 01 окт 2015, 20:49

не совсем верно, но в целом представление дает
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Это будет бомба

Сообщение TedBeer » 01 окт 2015, 21:14

Angel71 писал(а):о какой бомбе вы вообще пишете, это загадка. ну ещё один чип и пока совершенно не опробованный и не популярный

Ну да, не сдержался :) Я не сильно в теме и посвященным людям может быть мой восторг на ровном месте непонятен.
Я вообще-то не электронщик, так баловался мал-мал, на самом простом уровне. Еще в своё время работал с командной электронщиков и оптиков.
Теперь откуда эмоции. На этой железке достаточно памяти, чтобы запустить там небольшой движок яваскрипта типа Espruino или iotjs
Т.е. уровень входа в низкоуровневое программирование становится ниже некуда. Для домашних поделок самое то. Писать/править программу можно вообще в режиме терминала. Хотя конечно существует достаточно мелких контроллеров где памяти и производительности достаточно для движка. Но встроенная связь не может не радовать. Ну и чем больше железа, больше программирования - тем быстрее прогресс.
Аватара пользователя
TedBeer

Сообщения: 1004
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Это будет бомба

Сообщение elmot » 01 окт 2015, 21:20

кстати, как-то нет сейчас актуального скриптового движка на мелкие контроллеры. бейсик мало кому будет интересен, на forth писать тоже желающих немного, python, javascript или java вообще тяжелые, lua - легкий, но ему памяти надо относительно много. и чо? squirrel? А желание-то запихать скриптину в камешек никуда не делось.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Это будет бомба

Сообщение TedBeer » 01 окт 2015, 21:23

elmot писал(а):javascript или java вообще тяжелые, lua - легкий, но ему памяти надо относительно много

Ну вот я два легких яваскрипт движка привел. Тяжелый - это полнофункциональный V8 от гугла, ему и памяти надо до фига. А эти могут в 64к работать.
Аватара пользователя
TedBeer

Сообщения: 1004
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард
