Радиомодули подобные apc220

В разделе рассматриваются вопросы информационного обмена в робототехнике.
Аппаратный уровень, протоколы.

Re: Радиомодули подобные apc220

Сообщение Dmitry__ » 29 янв 2013, 22:22

Ну, камера выдает постоянную несущую, вот все и дохнет. А nrf пакетами общается, и есть аппаратная проверка crc, вот он и умудряется работать совместно с роутерами. Отправил пакет, если подтверждения не пришло, то повторяется пакет.
Angel71 писал(а): как минимум парочка парочка полнодуплексных чипов

Не верю, что в эфире они будут работать дуплексом. Полнодуплексный модуль - это всего приемник и передатчик на чипе независимые. но в эфире работать дуплексом не будет.
Angel71 писал(а): в крайнем случае можно взять по 2 приёмопередатчика и посадить на разные каналы.

Это тож не будет работать. Приемник оглохнет от своего передатчика. Дальность связи упадет в 100 раз. Селективности интегрального исполнения приемников не хватит. Надо будет делать разнос больше 50 мгц. А это разнотипные трансиверы. Дуплексер - это и есть мега-пупер фильтр, который может отфильтровать от мощного передающего сигнала микровольтовый приемный сигнал.
http://images.yandex.ru/yandsearch?text ... 1%82%D1%80
Аватара пользователя
Dmitry__

Сообщения: 5998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Радиомодули подобные apc220

Сообщение Angel71 » 29 янв 2013, 22:48

а этим недорогим чипам и незачем работать прям в реал дуплексе. главное как они ведут себя с точки зрения программиста, копаться в остальном совсем не обязательно. если нужны минимальные тайминги, тогда спору нет, скорей всего придется глубоко копать.
50мгц и более совсем не проблема
The ATA5824 can be used in the 433 MHz to 435 MHz band and the 867 MHz to 870 MHz band, the ATA5823 in the 313 MHz to 316 MHz band.

http://www.semtech.com/images/datasheet/xe1205.pdf
It is intended for applications in the 433 MHz and 868 MHz European bands and the North American 915 MHz ISM band.
...
Operation of the XE1205 over the frequency range 180 MHz - 1000 MHz beyond the ISM bands described above can be achieved by modifying the reference oscillator crystal frequency.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Радиомодули подобные apc220

Сообщение Dmitry__ » 29 янв 2013, 23:11

Angel71 писал(а):50мгц и более совсем не проблема

Вот только про semtech xe1205 не надо, я их вдоль и поперек знаю. Сам формирую канальное кодирование для них. Переключение диапазонов меняется разными значениями катушек индуктивности и емкости конденсаторов. :)

Фсе, завязываем, nrf его спасет...
Аватара пользователя
Dmitry__

Сообщения: 5998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Радиомодули подобные apc220

Сообщение Angel71 » 29 янв 2013, 23:14

яж не против, просто намекнул, что с частотой при желании решаемо.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Радиомодули подобные apc220

Сообщение Korbofos » 13 июл 2013, 03:46

nrf24 брать не стал, не нашёл с итерфейсом rs232. Приобрёл 2 модуля RF1100-232, работает он мягко говоря нестабильно. Работают нормально только bluetooth передатчики, единственный минус расстояние :cry: .
РАБОТА, РАБОТА перейди на Федота, с Федота на его брата, а ко мне их зарплата.
Аватара пользователя
Korbofos

Сообщения: 296
Зарегистрирован: 15 янв 2011, 11:27
Откуда: Челябинск
прог. языки: C/C++
ФИО: Александр

Re: Радиомодули подобные apc220

Сообщение Dmitry__ » 13 июл 2013, 18:32

Korbofos писал(а):nrf24 брать не стал, не нашёл с итерфейсом rs232

А у nrf24 и нет rs232, но есть примеры и библиотека под дуину для самостоятельного изготовления nrf24 - rs232.
Korbofos писал(а):Приобрёл 2 модуля RF1100-232, работает он мягко говоря нестабильно.

Да все эти модули болеют хренью, не абсолютные они "прозрачный уарт". И про глюкавость apc220 тож где-то было. Мы используем HMTR-868, но пока я не написал протокол с проверкой CRC, наши танчики постреливали сами по себе, Работающие девочки в клубе напрягались, когда заходили в загон с танчиками :D
Аватара пользователя
Dmitry__

Сообщения: 5998
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Радиомодули подобные apc220

Сообщение Korbofos » 27 авг 2013, 00:31

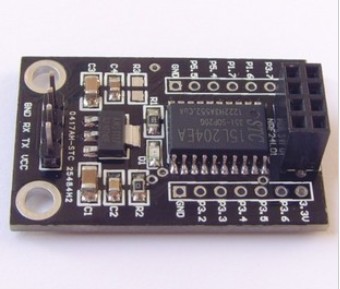

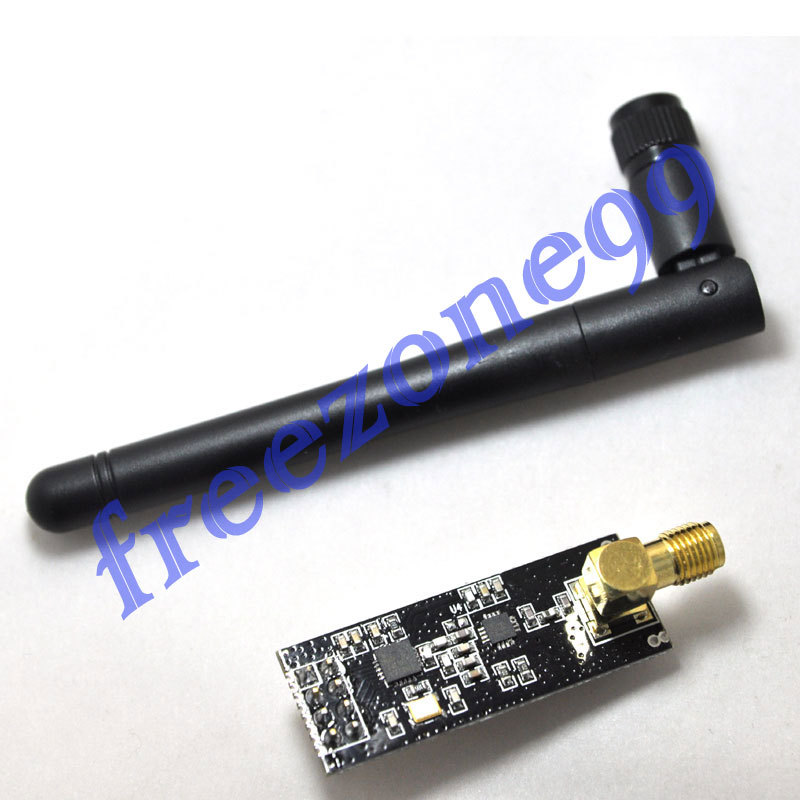

Есть два модуля nrf24 к ним преобразователи spi to uart. Данные передаются, индикатор принятых байт моргает на мк, но команды не распознаются видимо из-за не совпадения скоростей. Попробовал уже разные скорости всё равно команды мк не распознаёт. Как узнать на какой скорости работает преобразователь spi - uart?
