где взять мощный магнит

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

где взять мощный магнит

Сообщение к561ЛА7 » 05 апр 2011, 23:24

килограмм 30 чтоб выдерживал.
О любимый мой учитель АВР 123
Надавал ты мне советов, и что вышло, посмотри
Я теперь паяю платы, программирую МК
Заказал я их по почте, у Семенова М.К.
Аватара пользователя
к561ЛА7

Сообщения: 337
Зарегистрирован: 08 дек 2009, 19:21
Откуда: Й-Ола

Re: где взять мощный магнит

Сообщение AndreiSk » 05 апр 2011, 23:26

Поищи поисковые магниты, там и до 500кг видел.
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: где взять мощный магнит

Сообщение sandro » 05 апр 2011, 23:32

Хорошие эл.магниты ставят на закрывание дверей, поспрашивай у домофонщиков.
Аватара пользователя
sandro

Сообщения: 67
Зарегистрирован: 01 апр 2008, 02:29
Откуда: Тирасполь

Re: где взять мощный магнит

Сообщение Duhas » 06 апр 2011, 06:09

винты старые....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: где взять мощный магнит

Сообщение Myp » 06 апр 2011, 09:05

в магазине наверняка :)
несколько штук блинов 5 сантиметровых
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15927
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: где взять мощный магнит

Сообщение boez » 06 апр 2011, 12:21

Вопрос неправильный. Усилие магнита очень зависит от конфигурации магнитопровода и притягиваемого предмета. Хороший пример реализации магнита с большим усилием, как уже заметили, магнит дверного замка - как на подъездах и в офисах ставят. Широкий магнит притягивает плоскую железяку. И большое усилие там только на очень малых расстояниях - т.е. поднять таким магнитом много не получится, только удерживать.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: где взять мощный магнит

Сообщение Angel71 » 06 апр 2011, 21:20

неодимовые магниты есть, от такой например http://www.supermagnet.ru/index.php?product=9 или такой http://www.supermagnet.ru/index.php?product=171 :) 45кг, эээээээ.... это уже почти "смертельный номер" (начинаются, условно с примерно 70кг на отрыв) 8) не стрёмно такие мощные брать? с ними крайне осторожно нужно, иначе будет очень плохо, особенно конечностям. "45кг" просто пальцы переломать могут. парочка 75..100кг уже легко и непринуждённо схлопнутся и от пальчиков останется пара миллиметров каши (фоты не буду искать и выкладывать, :bad: )
вот 100кг магнит (50,8*50,8*25,4мм):

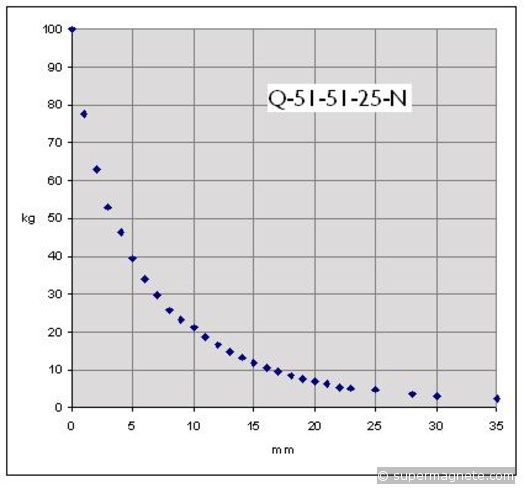

boez, это всё понятно, но иногда для лучшего понимания некоторые фирмы приводя вот такие графики (с описанием услови при которых получены эти данные или без):

болле развёрнуто (взято с http://www.supermagnete.de/rus/faq/force)
В качестве отправной точки при описании некоторых магнитов мы задаем приблизительную силу сцепления в граммах или килограммах. Примите во внимание, что при этом речь каждый раз идет о теоретически достижимом максимальном значении, которое действительно только в оптимальных условиях. Реальная сила сцепления зависит от следующих факторов:
Расстояние между магнитом и объектом притяжения:
В случае отсутствия непосредственного контакта сила сцепления очень быстро убывает по мере увеличения расстояния. Даже незначительная воздушная прослойка в полмиллиметра способна в известных обстоятельствах снизить силу сцепления наполовину. Тонкий слой краски на объекте притяжения также способствует уменьшению силы сцепления.
Материал объекта притяжения:
Теоретическая сила сцепления достигается, если объект притяжения состоит из чистого мягкого железа. В случае конструкционной стали ST 37 соответствующее значение необходимо уменьшить приблизительно на 5%, в случае ST70 - приблизительно на 30%.
Поверхность объекта притяжения:
Чем более гладкой является поверхность объекта притяжения, тем больше сила сцепления. В случае шероховатой поверхности следует исходить из значительного уменьшения силы сцепления.
Направление силы:
Теоретическая сила сцепления достигается, если сила действует вертикально по отношению к контактной поверхности, т.е., например, когда объект вертикально притягивается к магниту снизу.
Толщина объекта притяжения:
Объект притяжения не должен быть слишком тонким - в противном случае он достигает магнитного насыщения и часть магнитного поля пропадает впустую.
Для той или иной области применения принципиально не следует полагаться на наши данные относительно силы сцепления - сперва нужно провести самостоятельный эксперимент.
Помимо этого: если Вам требуется сила сцепления в ньютонах, умножьте наши данные в килограммах на 9,81 (1 килограмм массы соответствует весу в 9,81 ньютона).
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: где взять мощный магнит

Сообщение Myp » 07 апр 2011, 09:05

Angel71 писал(а):вот 100кг магнит (50,8*50,8*25,4мм)

одноразовый магнит :D
один раз случайно прилепил на железную балку и можешь про него забыть :D
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15927
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: где взять мощный магнит

Сообщение Angel71 » 07 апр 2011, 22:11

былоб желание
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
