GPS модуль ZX-4125

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

GPS модуль ZX-4125

Сообщение Anubis » 09 мар 2011, 14:59

Прикупил недавно для опытов GPS модуль ZX-4125, пока вкуривал мануалы совсем запутался. Может кто-нибудь работал с таким зверем? Собственно интересует назначение ног GPIO0 и GPIO4 и их уровни. Плюс никак не могу понять, можно ли его напрямую соединять с микроконтроллером у которого уровни USART 5V, тогда как модуль питается от 3V (либо даташит бестолковый, либо я).
P.S. Извиняюсь если тема про него уже была, часа три по поиску долбил, ничего не нашел.
Описание можно взять здесь - http://www.gaw.ru/html.cgi/txt/ic/Wonde_Proud/zx_4125.htm. Подскажите кто знает, плиз :oops:
Блин, никак не могу придумать подпись!
Аватара пользователя
Anubis

Сообщения: 268
Зарегистрирован: 03 дек 2008, 23:24
Откуда: Тамбов
Skype: anubis_kesh
прог. языки: Delphi, С++, PHP, HTML
ФИО: Гребенников Роман

Re: GPS модуль ZX-4125

Сообщение Romikgy » 09 мар 2011, 20:31

2.1.8 Serial Port
Electrical interface one full duplex serial communication, TTL interface
из пдф .... значит должен понимать 5 вольт
хотя лучше перестраховатся и поставить хоть примитивный преобразователь уровня
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: GPS модуль ZX-4125

Сообщение avr123.nm.ru » 09 мар 2011, 21:33

Посмотрите как в отладочном комплекте подключено.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: GPS модуль ZX-4125

Сообщение Anubis » 10 мар 2011, 00:30

В том то вся и проблема, информация по отладочному модулю поверхностная, там нет ни схем ни какого либо пояснения. В принципе хватило бы даже элементарной фотки с хорошим разрешением, но там и этого нет. Да я бы и не стал лишний раз флудить...
Блин, никак не могу придумать подпись!
Аватара пользователя
Anubis

Сообщения: 268
Зарегистрирован: 03 дек 2008, 23:24
Откуда: Тамбов
Skype: anubis_kesh
прог. языки: Delphi, С++, PHP, HTML
ФИО: Гребенников Роман

Re: GPS модуль ZX-4125

Сообщение blindman » 10 мар 2011, 06:04

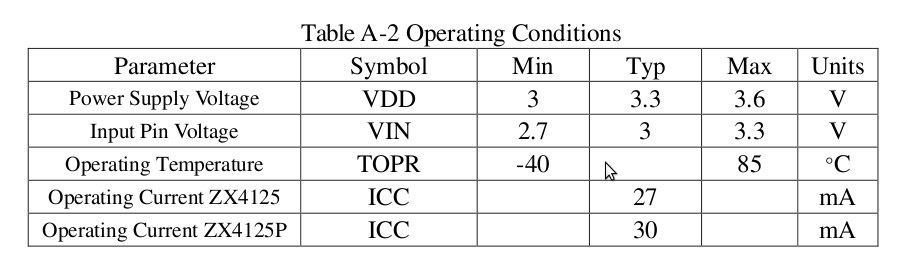

Написано же черным по белому
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: GPS модуль ZX-4125

Сообщение Anubis » 10 мар 2011, 17:38

Выше написано "The module communicates with application system via RS232 (TTL level) with NMEA0183 protocol." и "One full duplex serial communication, TTL interface". Ниже - "NMEA Tx & Rx I/O voltage level is set to 2.7V". Спрашивается, нафига народ путать?!
Попутно, никто не подскажет схемку сопряжения 5V и 3V, чтобы работала в обе стороны (прием-передача)? В инете встречаются, но все больше либо только прием либо только передача.
Блин, никак не могу придумать подпись!
Аватара пользователя
Anubis

Сообщения: 268
Зарегистрирован: 03 дек 2008, 23:24
Откуда: Тамбов
Skype: anubis_kesh
прог. языки: Delphi, С++, PHP, HTML
ФИО: Гребенников Роман

Re: GPS модуль ZX-4125

Сообщение Romikgy » 10 мар 2011, 19:35

передачу от МК или через 2 резистора, или резистор и стабилитрон до 2.7 или 3.0 вольт,
а прием на МК напрямую... можно через резюк на 27..100 ом
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 677
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Odessa.UA

Re: GPS модуль ZX-4125

Сообщение vlad145 » 29 авг 2014, 16:02

Доброго всем времени суток. Подскажите пожалуйста, как можно (и можно ли вообще) прошить данный модуль. Дело в том, что он ведет себя неправильно и есть подозрение что это софтовая проблема.
vlad145

Сообщения: 4
Зарегистрирован: 23 май 2010, 20:05
Откуда: Курган

Re: GPS модуль ZX-4125

Сообщение vlad145 » 07 июн 2015, 19:46

Я так понимаю, ни кто не сталкивался с данной проблемой, так и лежит уже почти год без дела.
vlad145

Сообщения: 4
Зарегистрирован: 23 май 2010, 20:05
Откуда: Курган

Re: GPS модуль ZX-4125

Сообщение Myp » 08 июн 2015, 12:36

там есть команда для сброса настроек на заводские, сбрасывал?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: GPS модуль ZX-4125

Сообщение vlad145 » 08 июн 2015, 16:35

Перепробовал все возможные коды, пакеты данных с него идут, но спутники не находит.
vlad145

Сообщения: 4
Зарегистрирован: 23 май 2010, 20:05
Откуда: Курган
