Сообщение Shockk » 09 авг 2010, 15:12

Всем привет!
Только начал изучать серво и тут появилось недопонимание ситуации. Купил в магазе серво Futaba S3116, начал изучать инфо по его запуску (возможно при первых включениях я перепутал полярности, а также на сигнальный провод послал "+"). Вчера на МК AVR сделал ШИМ режим с частотой 50Hz ( если я правильно всё понял, то данный режим подходит для ВСЕХ серво ), скважность менял от 0.5мс до 4 мс, но серво, при любом варианте скважности, поворачивает по часовой стрелке до упора и как я понимаю, пытается продвинуться дальше (кушает в этот момент 0.5А)... и всё ...

Я что-то делаю не так или серве капец ? Как можно проверить исправность сервы ?
Shockk

Сообщения: 18
Зарегистрирован: 09 авг 2010, 15:09
прог. языки: C,C++,Assembler,Perl

Re: Серво сдохла или .. ?

Сообщение =DeaD= » 09 авг 2010, 15:16

Скорее всего серва жива, а вы неправильно генерите ШИМ. Точно утверждать что-то нельзя, выложите исходники генерации ШИМ + фьюзы МК, что за МК и какой кварц стоит, если стоит.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Серво сдохла или .. ?

Сообщение Сергей » 09 авг 2010, 16:19

ШИМ осциллографом смотрел?
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: Серво сдохла или .. ?

Сообщение Shockk » 09 авг 2010, 16:33

Да, осциллографом смотрел, всё красиво. Сейчас ШИМ у меня настроен на (данные с осцила): Частота 51Hz, +Wid=1.560ms, Prd=19.60ms -Wid=18.04ms

+Wid я менял начиная с 0.4 до 2мс ...
Shockk

Сообщения: 18
Зарегистрирован: 09 авг 2010, 15:09
прог. языки: C,C++,Assembler,Perl

Re: Серво сдохла или .. ?

Сообщение =DeaD= » 09 авг 2010, 16:38

Уровень сигнала ШИМ какой? Сколько вольт?
PS: Думал если осцик есть то такого вопроса просто не может быть, не ожидал ответа "да" на вопрос "смотрели ли осциком" :crazy:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Серво сдохла или .. ?

Сообщение Shockk » 09 авг 2010, 16:41

Напряжение с БП сейчас 4.9 (пытался и 3,4,5,6)
Shockk

Сообщения: 18
Зарегистрирован: 09 авг 2010, 15:09
прог. языки: C,C++,Assembler,Perl

Re: Серво сдохла или .. ?

Сообщение =DeaD= » 09 авг 2010, 16:54

Вопрос не в напряжении с БП, а в том, какой уровень у вас на выходе с ШИМ?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Серво сдохла или .. ?

Сообщение Shockk » 09 авг 2010, 17:13

=DeaD= писал(а):Вопрос не в напряжении с БП, а в том, какой уровень у вас на выходе с ШИМ?


Если верить осцилу то 5.36V
Shockk

Сообщения: 18
Зарегистрирован: 09 авг 2010, 15:09
прог. языки: C,C++,Assembler,Perl

Re: Серво сдохла или .. ?

Сообщение =DeaD= » 09 авг 2010, 17:37

Ну разве что серву разобрать, визуально всё проверить... :pardon:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Серво сдохла или .. ?

Сообщение Shockk » 09 авг 2010, 18:42

=DeaD= писал(а):Ну разве что серву разобрать, визуально всё проверить... :pardon:


Так, серво рабочая, проверили в магазине. А вот насчет уровня ШИМ-а не совсем уверен. У меня наивысшая граница сигнала на осциллографе это 5.3V ... Это правильно ?
Shockk

Сообщения: 18
Зарегистрирован: 09 авг 2010, 15:09
прог. языки: C,C++,Assembler,Perl

Re: Серво сдохла или .. ?

Сообщение =DeaD= » 09 авг 2010, 18:53

Да вроде достаточно, а вы точно всё правильно подключили? осциллограмму выложите сюда?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Серво сдохла или .. ?

Сообщение Shockk » 09 авг 2010, 19:12

Черный = "-"
Красный = "+"
Белый = "ШИМ"

и местами их уже менял ...

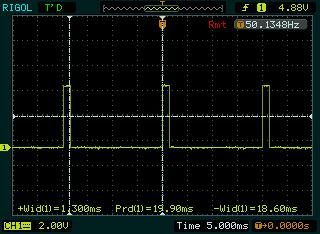

Вложения
Shockk

Сообщения: 18
Зарегистрирован: 09 авг 2010, 15:09
прог. языки: C,C++,Assembler,Perl

Re: Серво сдохла или .. ?

Сообщение Ворон » 11 авг 2010, 18:56

простите за хамский вопрос, а 50 гц)0не разве нормально для ШИМ? ,он же(контролер движка) тупо паузу считает к длительности пика и выкидывает серву на "нулевое "положение в момент паузы )тее первое время после управляюшего импульса попытка сдвинуть двигатель , вторая попытка вернуть двигатель , так как "не обнаружет" второй импульс... :pardon: !!! тее ток жрется, а толку нету))
PS мню не пиннать... :oops:
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Серво сдохла или .. ?

Сообщение Alex Gritsenko » 11 авг 2010, 20:26

Лучше перефразировать =)
Аватара пользователя
Alex Gritsenko

Сообщения: 150
Зарегистрирован: 12 июл 2005, 16:10
Откуда: Харьков
прог. языки: Lua, C, JS

Re: Серво сдохла или .. ?

Сообщение Shockk » 13 авг 2010, 10:54

Ворон писал(а):простите за хамский вопрос, а 50 гц)0не разве нормально для ШИМ? ,он же(контролер движка) тупо паузу считает к длительности пика и выкидывает серву на "нулевое "положение в момент паузы )тее первое время после управляюшего импульса попытка сдвинуть двигатель , вторая попытка вернуть двигатель , так как "не обнаружет" второй импульс... :pardon: !!! тее ток жрется, а толку нету))
PS мню не пиннать... :oops:


В datasheet, всё именно так как я делаю. Даже вендору написал, он также подтвердил что всё долнжо работать. Код для ШИМ-а протестил в Proteus - всё работает ... Для проверки: снял ограничитель на серво, прозвонил все провода, написал код для ШИМ, который начиная с 0.8мс постепенно (с шагом в 100мкс) увеличивает скважность до 2мс ... Но серво при любом раскладе, тупо крутит по часовой! Млин, хочется ругаться матом. На днях должны еще серву подкинуть, буду на ней ставить опыты. :P
