Непонятный серво. Помогите разобраться.

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Непонятный серво. Помогите разобраться.

Сообщение kotikov » 30 июн 2010, 14:11

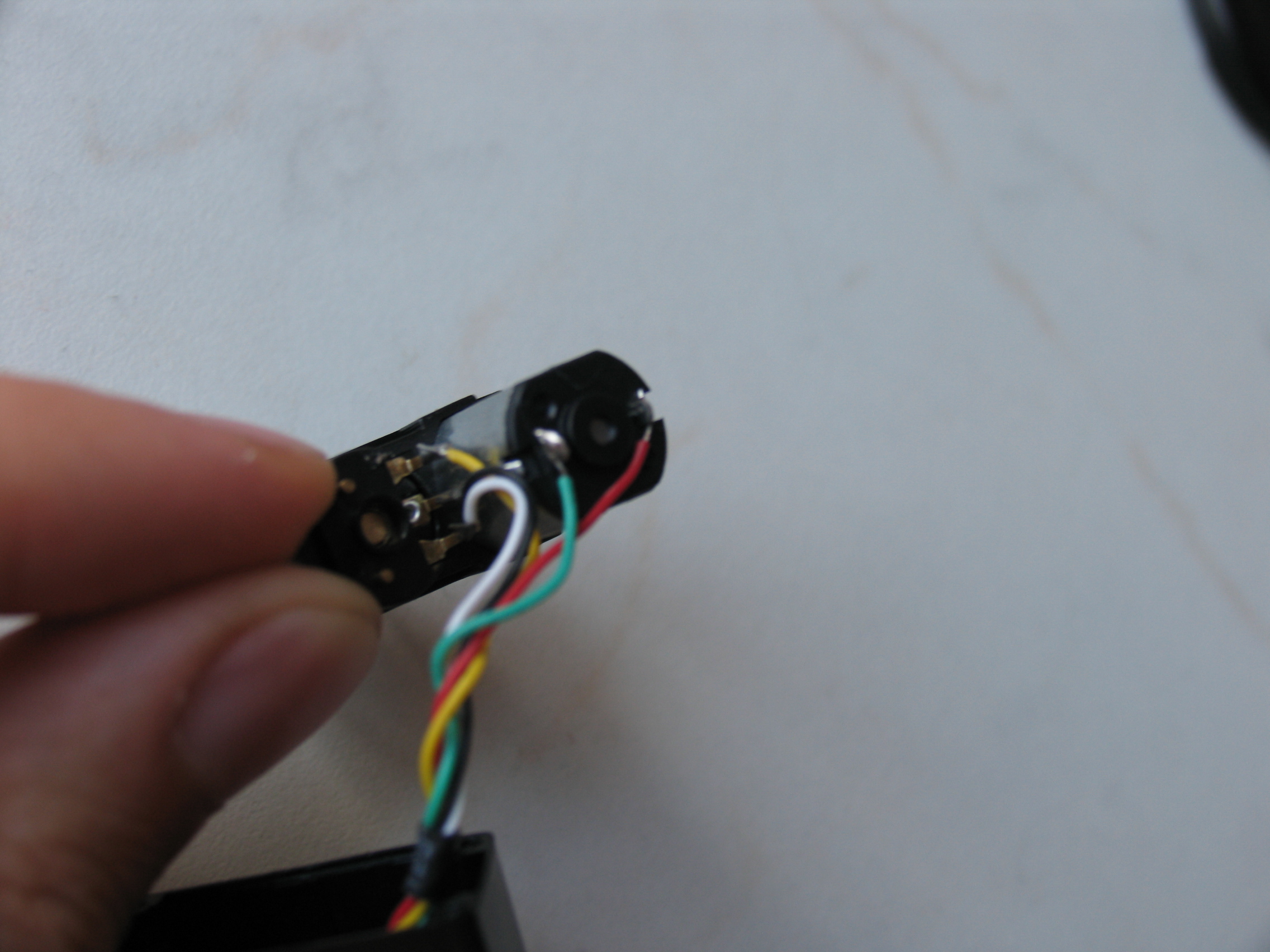

Сервы класса микро. Вытащил из вот такого самолета http://hobbyostrov.ru/product_info.php?products_id=18891
Самалет глубокая китайщина-тайваньщина и поэтому сервы, которые там стоят не имеют никаких обозначений. В инете тоже не нашел ничего дельного по этому поводу. Короче хочу эти сервики использовать.

Но дело вот в чем. Обычно у сервиков 3 провода. А у этих 5.
Собственно отсюда и вопрос - зачем 5? для чего?

Цвета выводов:
1.Зеленый
2.Белый
3.Черный
4.Желтый
5.Красный
kotikov

Сообщения: 24
Зарегистрирован: 28 июн 2010, 11:58
Откуда: СПб
Skype: dmitry.kotikov
ФИО: Котиков Дмитрий

Re: Непонятный серво. Помогите разобраться.

Сообщение =DeaD= » 30 июн 2010, 14:13

Можно разобрать серву и понять что куда там идёт
И фотку бы качественную внутренностей - глядишь помогли бы.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Непонятный серво. Помогите разобраться.

Сообщение avr123.nm.ru » 30 июн 2010, 14:22

Наверно они без контроллера, поэтому 2 провода на мотор и 3 на потенциометр ОС если он там есть. А может шаговый униполярный - 1 питание и 4 вывода обмоток. Прозвони сопротивления и вал покрути.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Непонятный серво. Помогите разобраться.

Сообщение kotikov » 30 июн 2010, 15:05


Зеленый-красный двигатель
Желтый, черный, белый на потенциометр, я так понимаю.
Дело в том что хочу приспособить его для платы. Порты стоят на три ноги. Видимо не выйдет?
kotikov

Сообщения: 24
Зарегистрирован: 28 июн 2010, 11:58
Откуда: СПб
Skype: dmitry.kotikov
ФИО: Котиков Дмитрий

Re: Непонятный серво. Помогите разобраться.

Сообщение EdGull » 30 июн 2010, 15:07

ну почему же?
на МиниБоте пойдут
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Непонятный серво. Помогите разобраться.

Сообщение avr123.nm.ru » 30 июн 2010, 15:13

kotikov писал(а): Порты стоят на три ноги.
НЕ понял фразу.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Непонятный серво. Помогите разобраться.

Сообщение kotikov » 30 июн 2010, 15:23

В смысле на плате с контроллером порты стоят для сервов на три вывода.
Вот я и пытаюсь понять как мне ЭТИ китайские чуда подключить?
kotikov

Сообщения: 24
Зарегистрирован: 28 июн 2010, 11:58
Откуда: СПб
Skype: dmitry.kotikov
ФИО: Котиков Дмитрий

Re: Непонятный серво. Помогите разобраться.

Сообщение =DeaD= » 30 июн 2010, 15:33

kotikov писал(а):Дело в том что хочу приспособить его для платы. Порты стоят на три ноги. Видимо не выйдет?

Выйдет только если выпаяете или добудете где-то еще платы электроники из серв и запаяете их сюда :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Непонятный серво. Помогите разобраться.

Сообщение avr123.nm.ru » 30 июн 2010, 15:38

kotikov писал(а):В смысле на плате с контроллером порты стоят для сервов на три вывода.
Вот я и пытаюсь понять как мне ЭТИ китайские чуда подключить?

Реально там 1 вывод "МОЗГА" и 2 питание. Так что ни как без драйвера-адаптера.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Непонятный серво. Помогите разобраться.

Сообщение kotikov » 30 июн 2010, 15:46

=DeaD= писал(а):
kotikov писал(а):Дело в том что хочу приспособить его для платы. Порты стоят на три ноги. Видимо не выйдет?

Выйдет только если выпаяете или добудете где-то еще платы электроники из серв и запаяете их сюда :)


Шикарно :ROFL:

avr123.nm.ru писал(а):Реально там 1 вывод "МОЗГА" и 2 питание. Так что ни как без драйвера-адаптера.


Видимо так оно и есть.

Спасибо всем :)
kotikov

Сообщения: 24
Зарегистрирован: 28 июн 2010, 11:58
Откуда: СПб
Skype: dmitry.kotikov
ФИО: Котиков Дмитрий

Re: Непонятный серво. Помогите разобраться.

Сообщение boez » 30 июн 2010, 17:25

Логично. Экономят на платах и контроллерах. Между прочим, для какого-нибудь андроида тоже возможен такой подход - например в руку или ногу одну платку с МК и драйверами нескольких движков, все движки и потенциометры заведены на эту платку и она всем рулит.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++


Вернуться в Готовые модули
