ARM11 S3C6410 800MHz LS6410 CORE Board - USD90

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

ARM11 S3C6410 800MHz LS6410 CORE Board - USD90

Сообщение EdGull » 03 июн 2010, 16:52

http://www.cutedigi.com/product_info.ph ... 30172d802c

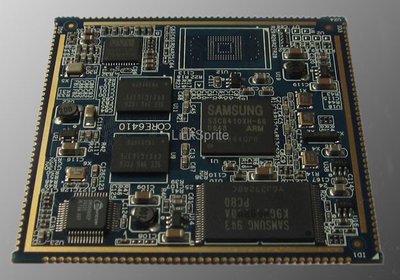

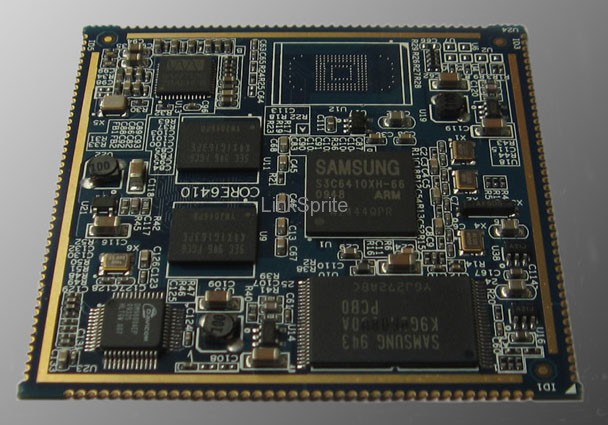

LLS6410CORE is an small size, low power, and high performance ARM11 core board. It can be used on car, home automation, industry PDA, industry digital control, consumer electronics, mobile terminal etc.

Features:
1. 8 layer design. Two layers of blind via, and one layer of buried via.
2. Size 6X6cm, and thickness of 2.8mm.
3. Single power supply of range 3.7 - 6.5V.
4. ARM 11S3C6410 of 800MHZ.
5. MobileDDR of 256M Byte, and system bus running at 266MHz.
6. 1GB of NANDFlash with support to up to 8GB.
7. iNAND Flash, with support upto 8GB (with spare PCB mounting area)
8. WM9713 Audio output, supports two line input and two line output; support TOUCH function, and can be with GSM to do voice communication
9. Integrated 100M Ethernet
10. 170 pins that provide access to all CPU's functions. Detail please refer to the definition of pins.
11. Two packages, QFP170 and DIP200

Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: ARM11 S3C6410 800MHz LS6410 CORE Board - USD90

Сообщение Vooon » 03 июн 2010, 17:26

Эх, был бы там квалкомовский кортекс-а8 1,2 ГГц с двумя ядрами...
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3324
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: ARM11 S3C6410 800MHz LS6410 CORE Board - USD90

Сообщение Duhas » 03 июн 2010, 19:24

интересная вещица на вид
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: ARM11 S3C6410 800MHz LS6410 CORE Board - USD90

Сообщение Michael_K » 03 июн 2010, 19:35

интересно, а тупо светодиод она зажечь может? :)))
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: ARM11 S3C6410 800MHz LS6410 CORE Board - USD90

Сообщение Alex080969 » 03 июн 2010, 19:53

Аппетит приходитво время еды :)))) с мини щё неразобрались а уе хочется чего то нового :)
Первая заповедь радиотехника - почисти контакты!
Аватара пользователя
Alex080969

Сообщения: 763
Зарегистрирован: 10 ноя 2009, 13:13
Откуда: Красноярск
прог. языки: С++, Delphi, PHP, SQL, 1C
ФИО: Александр

Re: ARM11 S3C6410 800MHz LS6410 CORE Board - USD90

Сообщение Сергей » 03 июн 2010, 21:49

кто-нибудь уже скачал схемы этой платы? если да - то выложите, а то регицо не охото
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: ARM11 S3C6410 800MHz LS6410 CORE Board - USD90

Сообщение galex1981 » 03 июн 2010, 22:47

Лови ;)
Вложения
shematics.pdf
(161.84 КиБ) Скачиваний: 0
core board datasheet.pdf
(751.43 КиБ) Скачиваний: 0
board.pdf
(199.99 КиБ) Скачиваний: 0
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: ARM11 S3C6410 800MHz LS6410 CORE Board - USD90

Сообщение Andrey37 » 04 июн 2010, 18:21

SDK с s3c6410 в пределах 12000 р :(, пока не катит.
Andrey37

Сообщения: 89
Зарегистрирован: 13 апр 2009, 09:29
Откуда: Иваново
Skype: b_andrey_37
