Переделка дальномера Sharp

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Переделка дальномера Sharp

Сообщение -= Александр =- » 03 мар 2010, 14:57

Когда-то давно была тема как переделать GP2D15 (барьерный) в GP2D12 (аналоговый) путем замены пары резисторов. Кто помнит где и как это было? Валяется парочка таких - хочется в аналоговые переделать...
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3663
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Переделка дальномера Sharp

Сообщение -= Александр =- » 03 мар 2010, 21:46

Если у кого есть GP2D12 - огромная просьба сделать фотку его платы, чтоб было видно номиналы?
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3663
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Переделка дальномера Sharp

Сообщение Michael_K » 03 мар 2010, 22:05

Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Переделка дальномера Sharp

Сообщение -= Александр =- » 03 мар 2010, 22:13

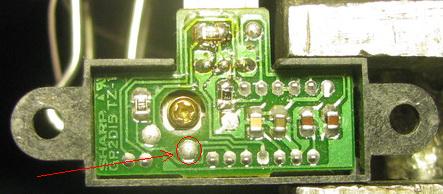

Сам нашел ответ методом тыка: вот с этой точки можно снимать аналоговый сигнал.

GP2D15 analog output


Никаких изменений в плате делать не нужно.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3663
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич
