Переходник с Usb на Rs232

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Переходник с Usb на Rs232

Сообщение space » 10 окт 2009, 19:31

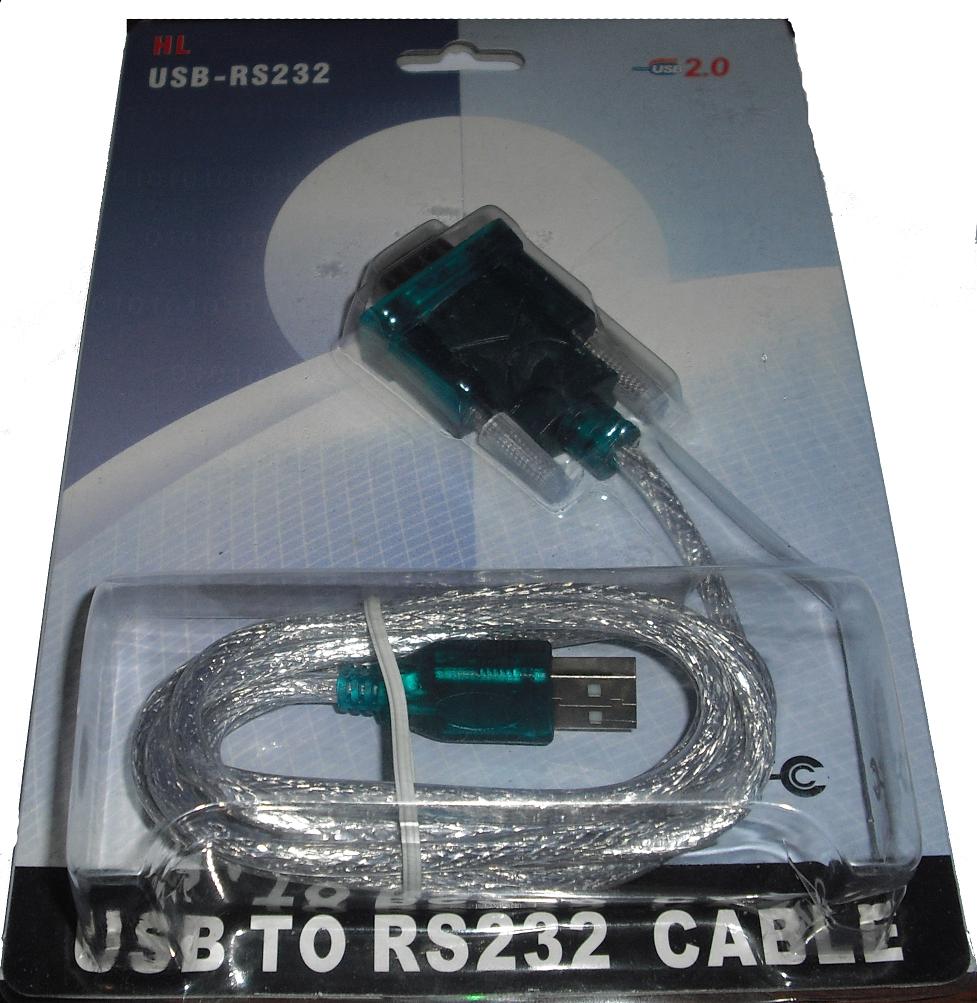

Приобрёл такую вещицу. Но возникла с ней проблема. В терминале баском выводит что-то типо таких иероглифов
Код: Выделить всёРазвернуть
êû[z*ëåëT©º¿-¿

Подключил по старинке(к com порту на компе). Всё работает нормально.
В чём может быть проблема?
Вложения
Последний раз редактировалось space 10 окт 2009, 20:22, всего редактировалось 1 раз.
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Переходник с Usb на Rs232

Сообщение EdGull » 10 окт 2009, 19:40

странно что у тебя ваще мега не сгорела.
у RS232 размах 20В +10В-10В
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Переходник с Usb на Rs232

Сообщение space » 10 окт 2009, 19:54

Что-то я впервые слышу, что от rs232 может мк сгореть.
JP3 на мк (RXD, TXD)
Вложения
Подключаю по этой схеме
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Переходник с Usb на Rs232

Сообщение EdGull » 10 окт 2009, 20:00

а ты какими ногами МА232 к меге цепляешь?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Переходник с Usb на Rs232

Сообщение space » 10 окт 2009, 20:06

Заранее ведь написал
space писал(а):JP3 на мк (RXD, TXD)
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Переходник с Usb на Rs232

Сообщение EdGull » 10 окт 2009, 20:10

а чем питаешь MAX232?

Добавлено спустя 1 минуту 27 секунд:
и что стало с USB частью?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Переходник с Usb на Rs232

Сообщение space » 10 окт 2009, 20:23

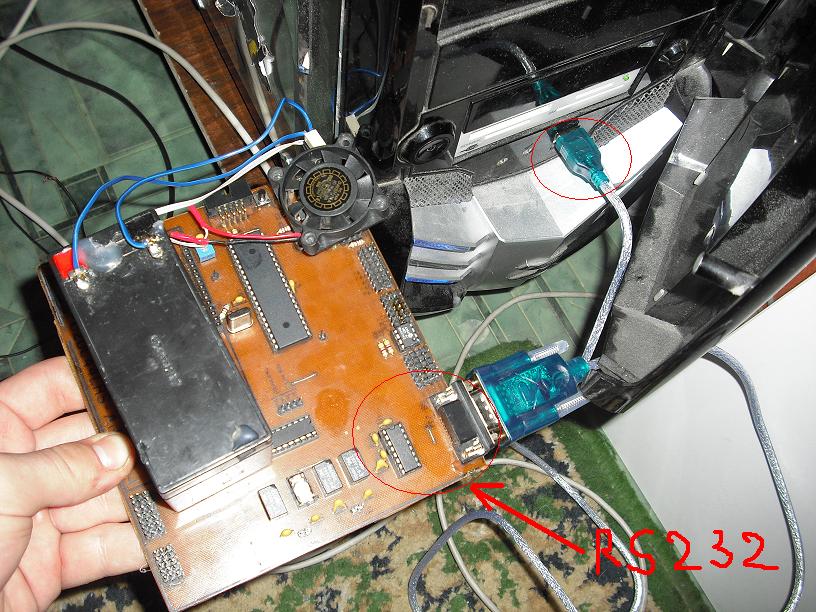

Вот так всё это выглядит
Вложения
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Переходник с Usb на Rs232

Сообщение EdGull » 10 окт 2009, 20:27

если на 9 пиновом разъемчике закаротить 2 и 3 ноги, эхо возвращается?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Переходник с Usb на Rs232

Сообщение space » 10 окт 2009, 20:34

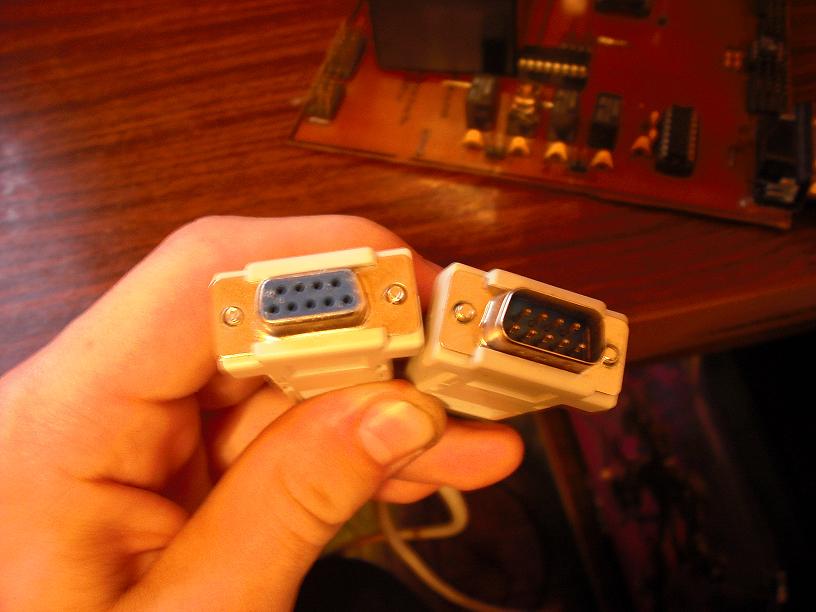

Схема полностью рабочая. Проверял. подключал к компу таким проводом. Таже самая прога работала и выводила нормальные буквы, а ни эти каракули.
Вложения
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Переходник с Usb на Rs232

Сообщение EdGull » 10 окт 2009, 20:50

я про разъем на USB переходнике
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Переходник с Usb на Rs232

Сообщение space » 10 окт 2009, 21:06

USB только на самом кабели, который я приобрёл. После установки драйверов для переходника, разъём USB(на компе) в который я воткнул кабель определился как COM4
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Переходник с Usb на Rs232

Сообщение EdGull » 10 окт 2009, 21:08

вот и закороти 2 и 3 ногу на обратном конце USB
и проверь в терминалке возвращаются ли символы на COM4
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Переходник с Usb на Rs232

Сообщение -= Александр =- » 10 окт 2009, 21:14

Может просто битовые скорости разные? :wink:
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Переходник с Usb на Rs232

Сообщение space » 10 окт 2009, 21:20

EdGull писал(а):вот и закороти 2 и 3 ногу на обратном конце USB
и проверь в терминалке возвращаются ли символы на COM4

Пробовал так. Подключил провод, который на последнем фото. Замыкал контакты и символы возвращались в терминал. Потом подключил переходник и когда замкнул те контакты, даже этих непонятных знаков не было.

На счёт скоростей. пробовал выставлять разные не помогает
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: Переходник с Usb на Rs232

Сообщение EdGull » 10 окт 2009, 21:24

сам-то понял что написал???
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
