Видеокамера JPEG C328-2225 с UART

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение Security Tech Lviv » 09 май 2009, 21:09

mandigit писал(а):
Есть тестовая программа, которая позволяет получать с нее кадры через последовательный порт и позволяет оценить качество и скорость.
Качество и скорость, как и подобает при миниканале :)
Однако возможность транслировать изображение с камеры через любой мелкий канал (включая GPRS) может перекрыть все недостатки!
В изделиях не задействовал - лежит на полке пока.
Дайте ету тестовую прогу посмотреть.
Аватара пользователя
Security Tech Lviv

Сообщения: 20
Зарегистрирован: 09 май 2009, 20:56
Откуда: Львов

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение mandigit » 10 май 2009, 11:42

Security Tech Lviv писал(а):Дайте ету тестовую прогу посмотреть.
Вложения
Soft_C328.rar
(1.66 МиБ) Скачиваний: 56
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение Security Tech Lviv » 10 май 2009, 12:30

вот ктото написал на шарпе http://bansky.net/blog/2008/03/jpeg-cam ... ments.html программу управления. Вот бы портировать ее под VB.NET а еще лучше под vb6. Было бы просто супер.. Ато моя программа управления роботом написана на vb6 и я хочу дописать до нее функции камеры...
Аватара пользователя
Security Tech Lviv

Сообщения: 20
Зарегистрирован: 09 май 2009, 20:56
Откуда: Львов

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение EdGull » 11 май 2009, 18:46

Security Tech Lviv ты жди, кто-то обязательно когда нибудь портирует.

Добавлено спустя 3 часа 25 минут 48 секунд:

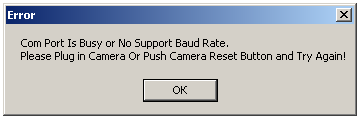

mandigit у тебя эта программка заработала?
у меня ошибку выдает



при этом:
1. она кроме ошибки больше ни одного окна не открывает.
2. на какаой компорт родключена камера не спрашивает
3. смотрел осцилографом, по Тх ПК тишина полная

Добавлено спустя 16 минут 31 секунду:
я так понял, програмка тока с 1 компортом умеет работать....
но камера пока так и не завелась
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение MiBBiM » 11 май 2009, 18:58

а исходничек-то точно для той камеры? C328-2225 и С328-7640 - братья близнецы?
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение EdGull » 11 май 2009, 19:05

2225 и 7640 это параметры отпики
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение mandigit » 11 май 2009, 22:51

EdGull писал(а):mandigit у тебя эта программка заработала?
у меня ошибку выдает


Работоспособность программы из ранее вложенного архива проверил - OK

сканирование портов происходит в автоматическом режиме.
возможно, не сканирует порты далее 2-го :sorry:
в моем случае висит на нормальном ком-порту COM2

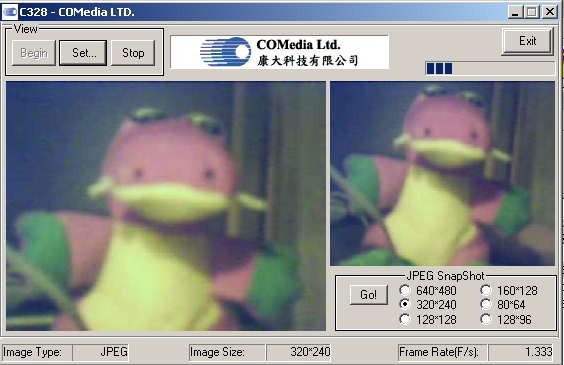

скрин-шот - прилагаю
Вложения
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение EdGull » 11 май 2009, 22:53

а через что камеру подключал к ПК?
я через FT232
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение mandigit » 11 май 2009, 22:55

EdGull писал(а):а через что камеру подключал к ПК?
я через FT232


max3232
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение EdGull » 11 май 2009, 23:02

а у тебя чистая камера или через эвалюшенбоард?

Добавлено спустя 2 минуты 37 секунд:
у меня после переменования на сом1 стало выдавать другую ошибку
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение mandigit » 11 май 2009, 23:13

EdGull писал(а):а у тебя чистая камера или через эвалюшенбоард?

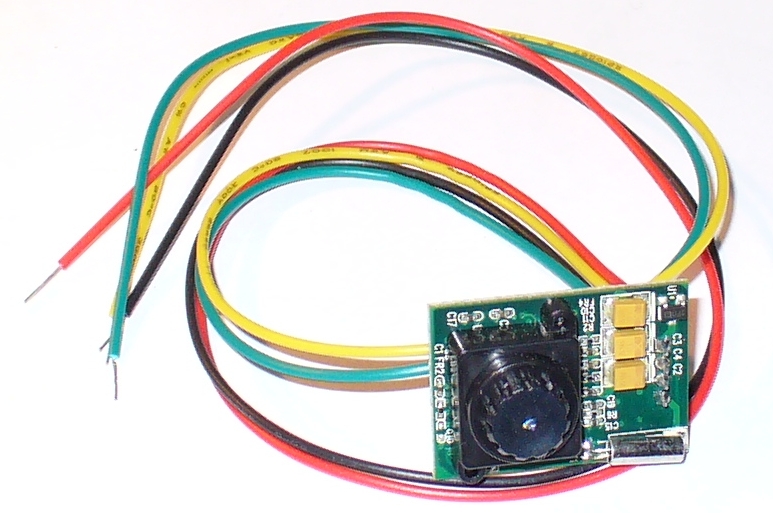

Камера - чистая, я ее в пакетике храню :)
Вложения
Аватара пользователя
mandigit

Сообщения: 583
Зарегистрирован: 28 ноя 2005, 12:05
Откуда: Москва

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение EdGull » 11 май 2009, 23:28

странно всё это...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение ToniPizecato » 03 окт 2009, 22:46

EdGull, у меня часто возникала проблема с uart и rs232. если камера на rs232 интерфейсе, то ft232 не подойдет. надо переходник после него на max232 делать.
Аватара пользователя
ToniPizecato

Сообщения: 108
Зарегистрирован: 19 фев 2007, 19:18
Откуда: msk

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение galex1981 » 03 окт 2009, 23:24

Что то я не понимаю, какой переходник, если выход FT232 - чистый уарт с уровнями сигналов 5 В
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Видеокамера JPEG C328-2225 с RS-232

Сообщение MiBBiM » 04 окт 2009, 00:52

видимо имелось в виду переходник ft232 -> com :crazy: а дальше ft232 -> com -> max232 -> :D
а вообще можно попробовать выставить baudrate в настройках виртуального порта
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript
