мощный передатчик видеосигнала

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

мощный передатчик видеосигнала

Сообщение Myp » 26 сен 2008, 12:16

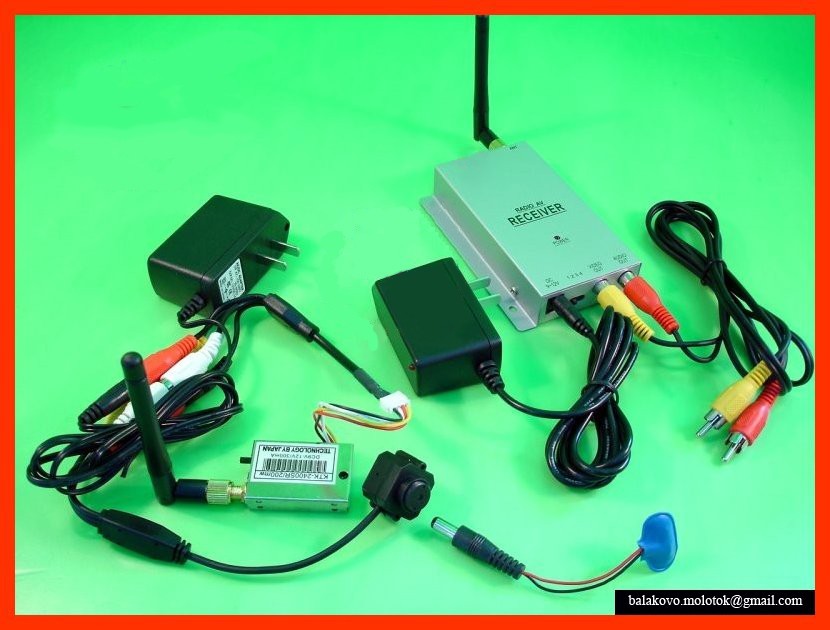

нашёл в сети вот аткое нечто

судя по описанию действует на 1.5 километра(ну 1.5 наверно только в сферическом вакууме в космосе, а на земле как раз то что надо, наверняка будет пробивать любые стены)

кто в теме сразу сообразят
это обычный стандартный радиоприёмник для беспроводных камер, сама собсно миникамера

и неизвестный мощный передатчик с внешней антенной!!!!

дык вот, учитывая что обычный комплект в розницу стоит 1500 р.
а 1.5 километровый 2000р. логично предположить что такой мощный передатчик стоит сущие копейки

внимание вопрос
чо эта за передатчег и гдеб его найти отдельно???

ЗЫ
кстати в вику надо добавить этого зверя в каталог видеокамер.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15922
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: мощный передатчик видеосигнала

Сообщение =DeaD= » 26 сен 2008, 12:27

А жрет то сколько ватт? А то поди как кипятильник :P
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: мощный передатчик видеосигнала

Сообщение Myp » 26 сен 2008, 12:33

я так думаю что если он в 10 раз дальше работает то кушает раз в сто больше =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15922
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: мощный передатчик видеосигнала

Сообщение Виталий » 26 сен 2008, 17:33

У меня есть примерно такой же на вид. 2Вт он мощностью.
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: мощный передатчик видеосигнала

Сообщение =DeaD= » 26 сен 2008, 17:41

А как у него с дальностью?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: мощный передатчик видеосигнала

Сообщение Виталий » 26 сен 2008, 19:37

Ну как написано примерно...
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: мощный передатчик видеосигнала

Сообщение Сергей » 26 сен 2008, 22:33

А вам за использование такого передатчика по попе не надают?
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: мощный передатчик видеосигнала

Сообщение Myp » 26 сен 2008, 23:20

ну частота типа несертифицируемая...
а вот мощность.
ну хз
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15922
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: мощный передатчик видеосигнала

Сообщение Digit » 29 сен 2008, 09:01

частота то несертифицируемая, но за мощность могут дать по голове. (я б даже сказал "должны" :) )
А насчет несертифицируемых частот: у меня радиостанции есть на 433МГц, так для использования в городе их надо регистрировать... И это при официально допустимой мощности. А если 2Вт, то это чревато, ИМХО. Если поймают, канеш :)
злой полицейский
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Re: мощный передатчик видеосигнала

Сообщение avr123.nm.ru » 29 сен 2008, 09:15

RF модули Мицубиси легко добавляются в систему питаются от 12 вольт и дают мощу 3, 7, 20 и более Вт и цена в районе 600-700 руб.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: мощный передатчик видеосигнала

Сообщение Myp » 29 сен 2008, 10:10

а от них яйца не сварятся??
от 20 и более ват то...
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15922
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: мощный передатчик видеосигнала

Сообщение avr123.nm.ru » 29 сен 2008, 10:27

Myp писал(а):а от них яйца не сварятся??
от 20 и более ват то...

Их лучше к антене подуключать, к яйцам не рекомендуется.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: мощный передатчик видеосигнала

Сообщение EIN_ENGEL » 29 сен 2008, 13:38

У меня такой передатчик сделан на микросхеме TSA5520. http://www.nxp.com/#/pip/pip=[pip=TSA5520_21_2]|pp=[t=pip,i=TSA5520_21_2]
Поддерживает 15 частотных каналов. Выходной каскад на транзисторе BLT80. Судя по мануалу - 800 мВт. Но это китайские мВатты, реально в антенну уходит раза в 2 меньше. Проверено на спектральном анализаторе.
С хорошей антенной (патч-антенна), на реальных 50 мВт сигнал ловится почти на километр (по воздуху, с самолёта). Так что 1.5 Вт это запредельная мощность.
Аватара пользователя
EIN_ENGEL

Сообщения: 495
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Re: мощный передатчик видеосигнала

Сообщение Виталий » 29 сен 2008, 15:48

А можете дать схему вашего передатчика?
Все новости о моих проектах http://savethebest.ru
Аватара пользователя
Виталий

Сообщения: 2114
Зарегистрирован: 08 окт 2004, 16:43
Откуда: St. Petersburg
Skype: quark-bot
ФИО: Клебан Виталий

Re: мощный передатчик видеосигнала

Сообщение rig » 29 сен 2008, 16:25

Digit писал(а):А насчет несертифицируемых частот: у меня радиостанции есть на 433МГц, так для использования в городе их надо регистрировать... И это при официально допустимой мощности. А если 2Вт, то это чревато, ИМХО. Если поймают, канеш :)


В соответствии с постановлением Правительства РФ от 25.07.2007 N 476
отменена регистрация с 25.08.07 на радиостанции LPD (433 МГц), PMR (446 МГц) диапазонов.
А также отменены протоколы измерения на радиостанции СВ (27 МГц) диапазона.

состою с недавних пор в городском авторадиоклубе, народ пользуется давно LPD радиостанциями на 433 МГц, регистрация не нужна. Производители хитрят указывая в параметрах рации минимальную мащность 0,01Вт, на самом деле чаще больше или определенная комбинация клавиш позволяет раскрыть станцию на большую мощность. Имею Вектор 44H с заявленной мощностью 0,01Вт в реале 0,04 Вт мин раскрыта на 4 Вт (продается раскрытая!!!!), хотя некоторый народ поговаривает о 5 Вт.
В условиях городской застройки удается связываться до 1 км земля-земля, и до 3,5 км земля-крыша.
В полевых условиях до 12 -15 км, лес до 5 км.
Аналогичная дешевая рация с мощностью 10 мВт работала до 1 км на открытом пространстве.
рации на другие частоты надо регистрировать, допустимая мощность 10 Вт
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем
