Мост USB -> UART на TUSB3410

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Мост USB -> UART на TUSB3410

Сообщение Кирилл » 21 сен 2008, 20:58

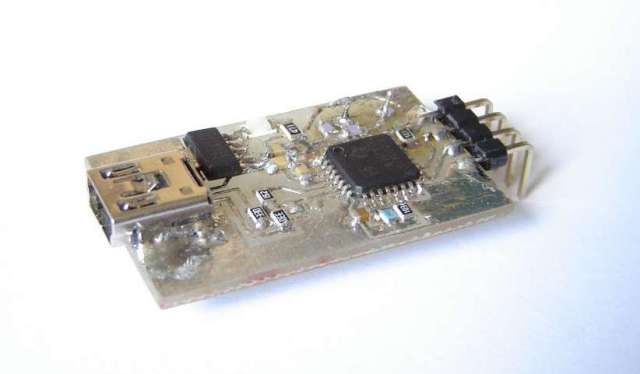

собсно сабж. распиновка контактов аналогична SparkFun LilyPad USB Link. Данный мост примечателен тем, что является практически бесплатным(только за рассыпуху платить нужно) для тех кто конечно же не боится "волков"(у TI образцы бесплатные заказывать :D ). В ближайшее время выложу рисунок ПП и схему :)

рисунок ПП в формате .lay и схема в .sch
Вложения
tusb3410sch.rar
(23.2 КиБ) Скачиваний: 123
usb.rar
(24.74 КиБ) Скачиваний: 127
Последний раз редактировалось Кирилл 28 сен 2008, 00:56, всего редактировалось 2 раз(а).
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Мост USB -> UART на TUSB3410

Сообщение loid » 22 сен 2008, 05:45

А эту штуку можно использовать как USB-Host ?
Аватара пользователя
loid

Сообщения: 349
Зарегистрирован: 16 окт 2007, 11:57
Откуда: Минycинck

Re: Мост USB -> UART на TUSB3410

Сообщение Duhas » 22 сен 2008, 07:46

101% нет.. в данном виде по крайней мере..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Мост USB -> UART на TUSB3410

Сообщение avr123.nm.ru » 22 сен 2008, 08:10

Скачайте даташит, примеры устройств, зарегистрируйтесь и закажите бесплатные образцы микросхем:
http://focus.ti.com/docs/prod/folders/p ... b3410.html
Наверно по 3-5 штук за раз с одной регистрации. Заказывать можно кадждый день пока не "пошлют" вежливо. Шлют неделю в Москву.

Волшебная красная кнопка "Add Free Samples To Cart".

Обрати внимание ...
TUSB6250 USB 2.0 Low-Power, High-Speed ATA/ATAPI (IDE) Bridge Solution
TUSB3210 full-speed peripheral with general purpose 8052 micro-controller unit
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Мост USB -> UART на TUSB3410

Сообщение FireFly » 22 сен 2008, 13:06

меня техас на днях послал в дальнее эротическое путешествие :( раньше было без проблем все... жмоты...
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Мост USB -> UART на TUSB3410

Сообщение Mazayac » 22 сен 2008, 13:46

FireFly писал(а):жмоты...

Халявщик, ты, брат! (с) МММ :lol:
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Мост USB -> UART на TUSB3410

Сообщение FireFly » 22 сен 2008, 18:38

Mazayac писал(а):
FireFly писал(а):жмоты...

Халявщик, ты, брат! (с) МММ :lol:

ну дык редко заказывал, только когда реально нужно было, и вот обломц.. :)
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Мост USB -> UART на TUSB3410

Сообщение Кирилл » 22 сен 2008, 23:24

loid писал(а):А эту штуку можно использовать как USB-Host ?

не уверен, лучше обратись к даташиту :)
FireFly писал(а):меня техас на днях послал в дальнее эротическое путешествие :( раньше было без проблем все... жмоты...

а в какой форме это получилось? как мотивировали?

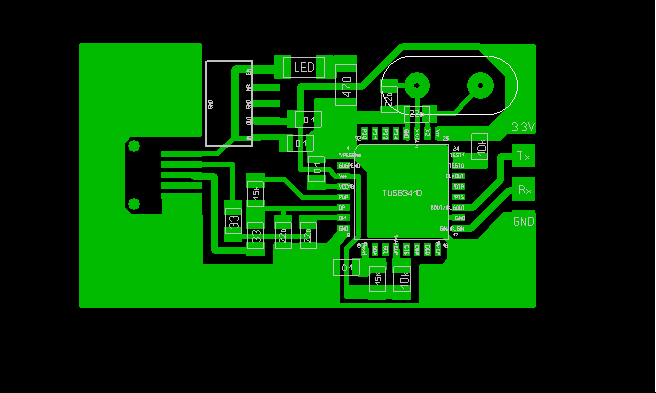

собсно печатка:
Вложения
usb.rar
(24.74 КиБ) Скачиваний: 56
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Мост USB -> UART на TUSB3410

Сообщение FireFly » 23 сен 2008, 11:14

" в данную страну сымплы больше не высылаютсо... если вы все же настаиваете на потребности в семплах - ОБОСНУЙТЕ"... :lol: короч вот так
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Мост USB -> UART на TUSB3410

Сообщение rig » 23 сен 2008, 20:27

у меня было что то типа: образец слишком дорогой для отправки в вашу страну.
Это был преобразователь DC-DC примерно 15 баксов, на полгода раньше заказывал несколько подобных - прислали, а тут отказали.
зато по мелочи сэмплов прислали на 16 баксов чтоли .
Аватара пользователя
rig

Сообщения: 1437
Зарегистрирован: 03 авг 2007, 19:43
Откуда: Екатеринбург
прог. языки: Си, асм со словарем

Re: Мост USB -> UART на TUSB3410

Сообщение Кирилл » 28 сен 2008, 00:57

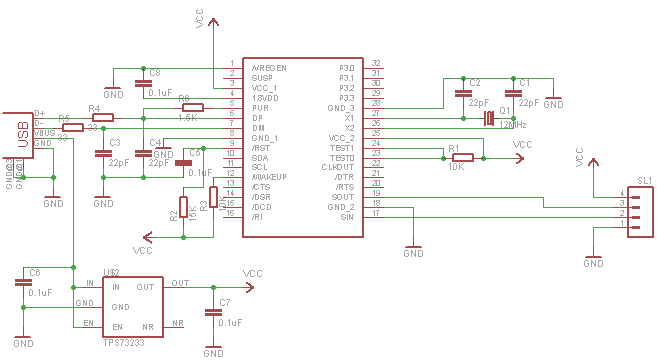

выложил схему :)
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic
