На настоящий момент автомобильных актуаторов (они же приводы центрального замка) с червячным редуктором внутри нет. Точнее, эти модели не известны. Как я писал уже в теме "Центральный замок авто, актуатор Saturn MS-5nt", хоть в интернет-магазинах и пишут о нем, что

Электропривод для замков дверей пятипроводной

• Корпус из ударопрочного пластика
• Высокая надежность работы червячной пары при любых температурах
• Бесшумная работа
• Развиваемое усилие 6 кг

Но реально конструкция у него традиционная (с цилиндрическим редуктором).

На настоящий момент на наличие червячного редуктора внутри подозреваются два актуатора:

• Saturn MS-200




• PIT DLA-3




Точных данных пока нет. Как будут - допишем.

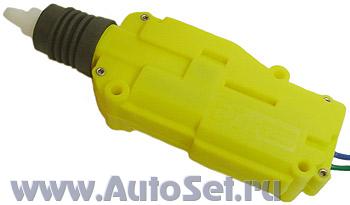

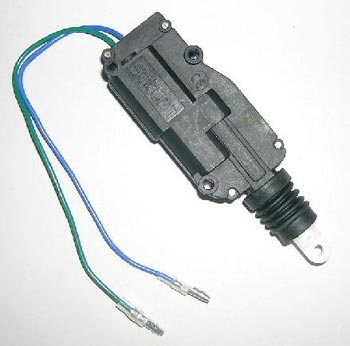

К вопросу о сатурне.
http://photofile.name/users/nimar.fotop ... 148415208/
кст, чертёжика с присоединительными размерами ни у кого нет?)

а выложи фотки тут прям, на форуме (при ответе жмешь "предпросмотр" и дальше под окном ввода "добавить вложения")

Это скорей "винтовой" а не червячный. Пожалуй винт можно любой длины в шестеренку вставить.

Однако стоит около 550 рублей - сопоставимо с мотор-редуктром стеклоподъемника.

Вот только электропотребление у таких устройств колоссальное, летом ставил похожий на открывание багажника машины, так там в инструкции было написано "максимальный потребляемый ток под нагрузкой 14А", к нему мне сразу в магазине дали набор предохранителей. Да и работает он слишком резво, не думаю что его можно применить в робототехнике. Но могу ошибаться.

Не обязательно, там написано максимальный, то есть реально он намного меньше

максимальный это пиковый при старте, и при застопоревании...

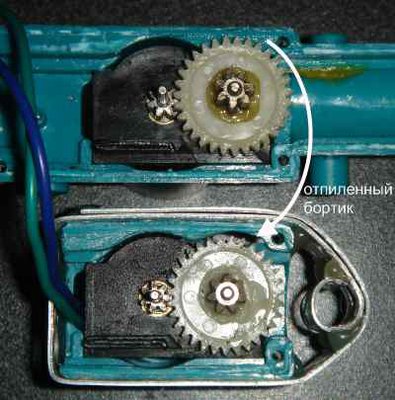

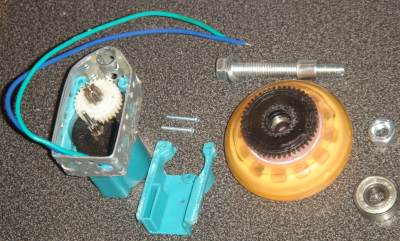

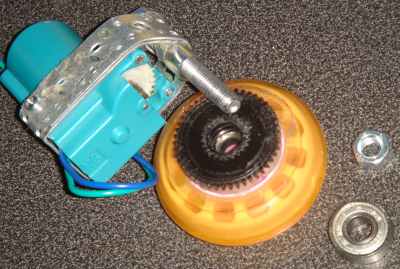

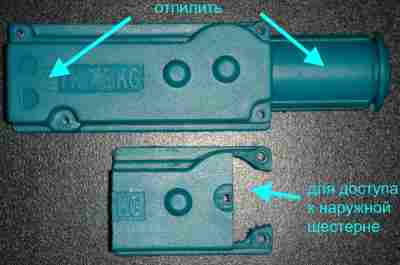

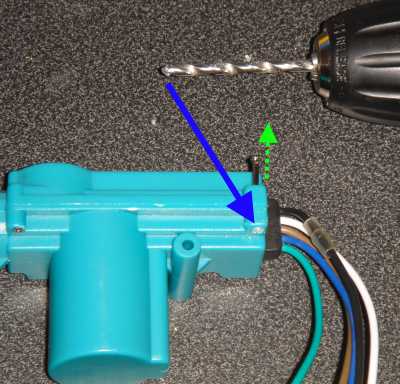

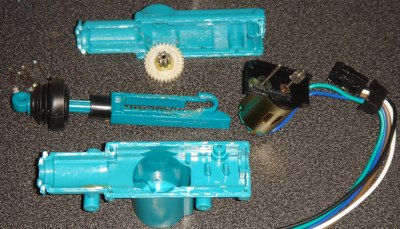

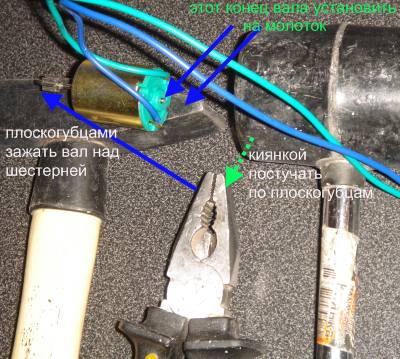

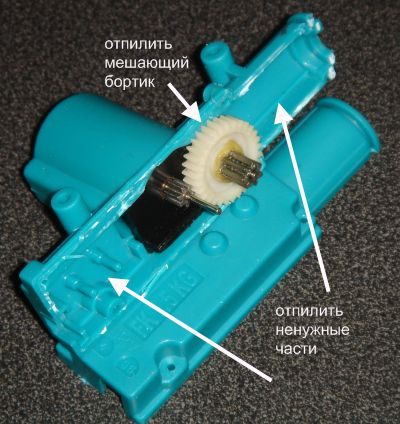

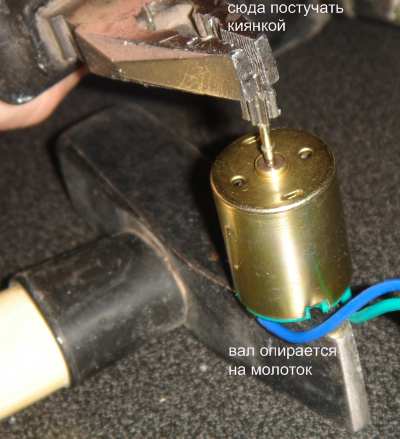

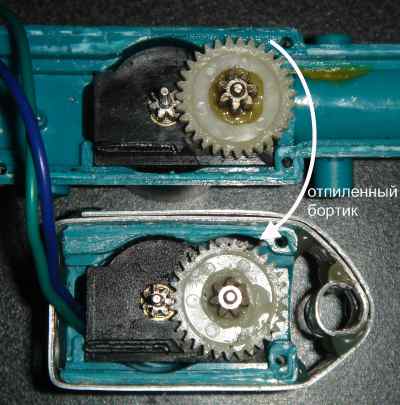

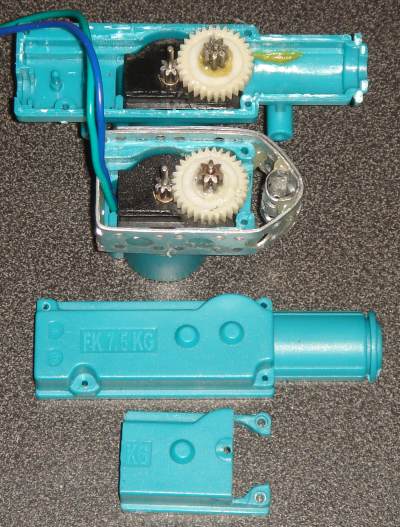

Переделка автомобильного актуатора в мотор-редуктор.

Результат не сильно порадовал - в разных направлениях по разному вращается. Тем не менее шестерни в нем отличные, мотор несколько слабее, чем от помпы омывателя, но много мощнее моторчиков от игрушек. Потребление при 3в 150-300мА (при застопренном якоре до 500мА). При 7в работает очень уверенно. Да и сгореть ему не грозят штатные 12в (хоть и расчитан на кратковременную работу, вероятно). В целом - самое лучшее, что я пробовал за этот год.

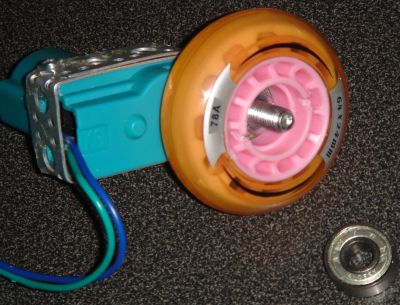

Приемлимая цена - от 100 до 200р. за штуку. Времени заняло несколько часов (при том, что есть всякие инструменты). Собранный с колесом оказался шумноват (из-за люфтов колеса, вероятно). Крепление к внешней раме не продуманно. Одним словом - самоделка. Теперь предпочел бы купить готовый комплект мотор-редуктор-колесо с подобными и повторяемыми характеристиками, с удобными прочными креплениями.


Осторожно: хорошо склеенная прочная пластмасса - легко пораниться, вскрывая и обрабатывая корпус. Обязательно одевайте очки, чтобы избежать попадания в глаза отскакивающих кусков пластмассы!

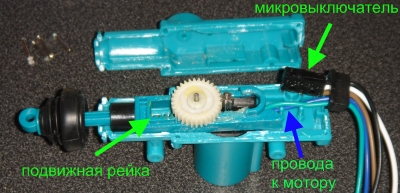

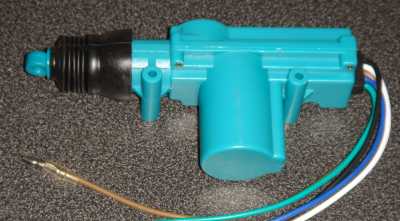

Бывают модели с 2мя и 5ю проводами. Во втором случае внутри добавлен микровыключатель для организации центрального замка. Шестерни подошли по модулю к принтерным от струйников эпсон (может и к другим подходят).



Добавлено спустя 2 минуты 26 секунд:
продолжение

Отлично ! Только сверло кажись для бетона.

В Москве такие актуаторы в розницу 100 рублей стоят обычно.

эт тебе видать "повезло"
мне еще ниразу не поподались актуаторы с "в разных направлениях по разному вращается"

зачем тебе покупать "готовый комплект мотор-редуктор-колесо с подобными и повторяемыми характеристиками, с удобными прочными креплениями"???
я тебе сколько раз говорил, нарисуй в содиде из оргстекла 8.3мм какой тебе захочется, я тебе совершенно бесплатно фрезерану и вышлю.

Добавлено спустя 2 минуты 10 секунд:
мало того, я их кручу от 3-4В

2SMT: Супер!, Зачёт!
А передаточного числа достаточно? Не бысторо ли крутится колесо?
З.Ы. Актуаторы я вскрываю ударом молотка в район гофрированой резинки. Вскрывается на ура, и безопасно

Разбиваемую молотком фигню советую класть в один или несколько пакетов перед ударом, тогда и безопасней и детальки искать не придется.

Добавлено спустя 3 минуты 8 секунд:

EdGull писал(а): я тебе сколько раз говорил

А остальным ?

так остальным намного больше раз говорил...
для остальных это называется "Грант"

Буду учить Солид

Скорость тележки с одним мотором, питание 6в:
без нагрузки 1 м\с
с нагрузкой 1.5 кг - 0.8 м\с
с нагрузкой 6 кг ~ 0.6 м\с
