SPI LCD Nokia 3310 84x48 200р.

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

SPI LCD Nokia 3310 84x48 200р.

Сообщение EdGull » 24 окт 2007, 11:55

Взято у доброго буржуинского парня http://www.microsyl.com/nokialcd/nokialcd.html

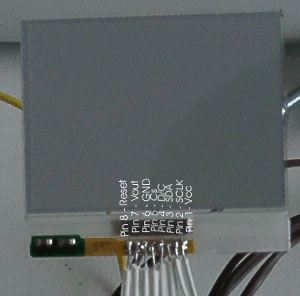

I found this LCD make for cellular phone Nokia 3310 by browsing the web at http://www.jelu.se. There is many interesting things about this LCD: low price, easy to interface via SPI port, can support graphic and text and consume low current. The only thing that I did is writing code who gives you friendly functions to support this LCD. The last version of the library only send the bytes who had changed since the last update. It's considerably reduce the refresh time who can be very important in a batteries powered system.

Functions Features
LcdInit(void)
LcdClear(void)
LcdUpdate(void)
LcdGotoXY(byte x, byte y)
LcdChr(LcdFontSize size, byte ch)
LcdStr(LcdFontSize size, byte *dataPtr)
LcdPixel(byte x, byte y, LcdPixelMode mode)
LcdLine(byte x1, byte y1, byte x2, byte y2)


Код: Выделить всёРазвернуть
/*--------------------------------------------------------------------------------------------------

  Name         :  NokiaLCD.h

  Description  :  Header file for Nokia 84x48 graphic LCD driver.

  Author       :  2003-03-08 - Louis Frigon.

  History      :  2003-03-08 - First release.

--------------------------------------------------------------------------------------------------*/
#ifndef _NOKIALCD_H_

#define _NOKIALCD_H_

/*--------------------------------------------------------------------------------------------------
                                  General purpose constants
--------------------------------------------------------------------------------------------------*/
#define NULL                       0
#define FALSE                      0
#define TRUE                       1

#define LCD_X_RES                  84
#define LCD_Y_RES                  48

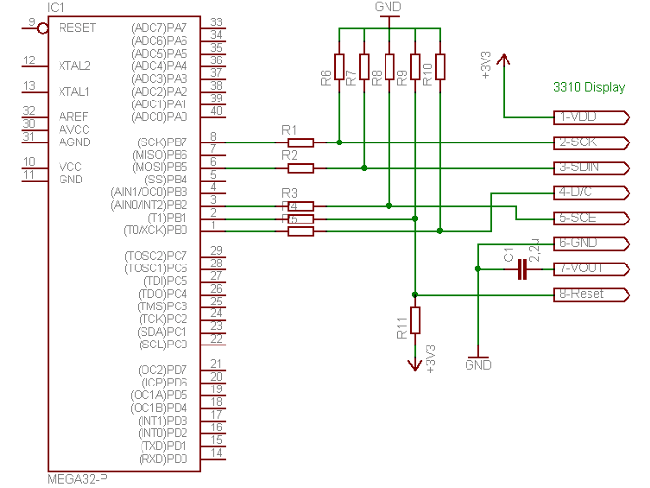

//  Mega8 port B pinout for LCD.
#define LCD_DC_PIN                 0x01  //  PB0
#define LCD_CE_PIN                 0x04  //  PB2
#define SPI_MOSI_PIN               0x08  //  PB3
#define LCD_RST_PIN                0x10  //  PB4
#define SPI_CLK_PIN                0x20  //  PB5

#define LCD_CACHE_SIZE             ((LCD_X_RES * LCD_Y_RES) / 8)

/*--------------------------------------------------------------------------------------------------
                                       Type definitions
--------------------------------------------------------------------------------------------------*/
typedef char                       bool;
typedef unsigned char              byte;
typedef unsigned int               word;

typedef enum
{
    LCD_CMD  = 0,
    LCD_DATA = 1

} LcdCmdData;

typedef enum
{
    PIXEL_OFF =  0,
    PIXEL_ON  =  1,
    PIXEL_XOR =  2

} LcdPixelMode;

typedef enum
{
    FONT_1X = 1,
    FONT_2X = 2

} LcdFontSize;

/*--------------------------------------------------------------------------------------------------
                                 Public function prototypes
--------------------------------------------------------------------------------------------------*/
void LcdInit       ( void );
void LcdClear      ( void );
void LcdUpdate     ( void );
void LcdGotoXY     ( byte x, byte y );
void LcdChr        ( LcdFontSize size, byte ch );
void LcdStr        ( LcdFontSize size, byte *dataPtr );
void LcdPixel      ( byte x, byte y, LcdPixelMode mode );
void LcdLine       ( byte x1, byte y1, byte x2, byte y2, LcdPixelMode mode );

#endif  //  _NOKIALCD_H_
/*--------------------------------------------------------------------------------------------------
                                         End of file.
--------------------------------------------------------------------------------------------------*/



/*--------------------------------------------------------------------------------------------------

  Name         :  NokiaLCD.c

  Description  :  This is a driver for the Nokia 84x48 graphic LCD.

  Author       :  2003-03-08 - Sylvain Bissonnette

  History      :  2003-02-08 - First release (v0.1) derived from Sylvain Bissonnette code base.
                  2003-03-09 - v0.2, Louis Frigon: 2x fonts support.
                  2003-03-20 - v0.3: Serialization optimized,

--------------------------------------------------------------------------------------------------*/
#include <macros.h>
#include <iom8v.h>
//#include <stdio.h>

#include "NokiaLCD.h"

#define LCD_FIRMWARE_VERSION       0.3

/*--------------------------------------------------------------------------------------------------
                                Private function prototypes
--------------------------------------------------------------------------------------------------*/
//  Function prototypes are mandatory otherwise the compiler generates unreliable code.

static void LcdSend    ( byte data, LcdCmdData cd );
static void Delay      ( void );

/*--------------------------------------------------------------------------------------------------
                                     Character generator

             This table defines the standard ASCII characters in a 5x7 dot format.
--------------------------------------------------------------------------------------------------*/
static const byte FontLookup [][5] =
{
    { 0x00, 0x00, 0x00, 0x00, 0x00 },  // sp
    { 0x00, 0x00, 0x2f, 0x00, 0x00 },   // !
    { 0x00, 0x07, 0x00, 0x07, 0x00 },   // "
    { 0x14, 0x7f, 0x14, 0x7f, 0x14 },   // #
    { 0x24, 0x2a, 0x7f, 0x2a, 0x12 },   // $
    { 0xc4, 0xc8, 0x10, 0x26, 0x46 },   // %
    { 0x36, 0x49, 0x55, 0x22, 0x50 },   // &
    { 0x00, 0x05, 0x03, 0x00, 0x00 },   // '
    { 0x00, 0x1c, 0x22, 0x41, 0x00 },   // (
    { 0x00, 0x41, 0x22, 0x1c, 0x00 },   // )
    { 0x14, 0x08, 0x3E, 0x08, 0x14 },   // *
    { 0x08, 0x08, 0x3E, 0x08, 0x08 },   // +
    { 0x00, 0x00, 0x50, 0x30, 0x00 },   // ,
    { 0x10, 0x10, 0x10, 0x10, 0x10 },   // -
    { 0x00, 0x60, 0x60, 0x00, 0x00 },   // .
    { 0x20, 0x10, 0x08, 0x04, 0x02 },   // /
    { 0x3E, 0x51, 0x49, 0x45, 0x3E },   // 0
    { 0x00, 0x42, 0x7F, 0x40, 0x00 },   // 1
    { 0x42, 0x61, 0x51, 0x49, 0x46 },   // 2
    { 0x21, 0x41, 0x45, 0x4B, 0x31 },   // 3
    { 0x18, 0x14, 0x12, 0x7F, 0x10 },   // 4
    { 0x27, 0x45, 0x45, 0x45, 0x39 },   // 5
    { 0x3C, 0x4A, 0x49, 0x49, 0x30 },   // 6
    { 0x01, 0x71, 0x09, 0x05, 0x03 },   // 7
    { 0x36, 0x49, 0x49, 0x49, 0x36 },   // 8
    { 0x06, 0x49, 0x49, 0x29, 0x1E },   // 9
    { 0x00, 0x36, 0x36, 0x00, 0x00 },   // :
    { 0x00, 0x56, 0x36, 0x00, 0x00 },   // ;
    { 0x08, 0x14, 0x22, 0x41, 0x00 },   // <
    { 0x14, 0x14, 0x14, 0x14, 0x14 },   // =
    { 0x00, 0x41, 0x22, 0x14, 0x08 },   // >
    { 0x02, 0x01, 0x51, 0x09, 0x06 },   // ?
    { 0x32, 0x49, 0x59, 0x51, 0x3E },   // @
    { 0x7E, 0x11, 0x11, 0x11, 0x7E },   // A
    { 0x7F, 0x49, 0x49, 0x49, 0x36 },   // B
    { 0x3E, 0x41, 0x41, 0x41, 0x22 },   // C
    { 0x7F, 0x41, 0x41, 0x22, 0x1C },   // D
    { 0x7F, 0x49, 0x49, 0x49, 0x41 },   // E
    { 0x7F, 0x09, 0x09, 0x09, 0x01 },   // F
    { 0x3E, 0x41, 0x49, 0x49, 0x7A },   // G
    { 0x7F, 0x08, 0x08, 0x08, 0x7F },   // H
    { 0x00, 0x41, 0x7F, 0x41, 0x00 },   // I
    { 0x20, 0x40, 0x41, 0x3F, 0x01 },   // J
    { 0x7F, 0x08, 0x14, 0x22, 0x41 },   // K
    { 0x7F, 0x40, 0x40, 0x40, 0x40 },   // L
    { 0x7F, 0x02, 0x0C, 0x02, 0x7F },   // M
    { 0x7F, 0x04, 0x08, 0x10, 0x7F },   // N
    { 0x3E, 0x41, 0x41, 0x41, 0x3E },   // O
    { 0x7F, 0x09, 0x09, 0x09, 0x06 },   // P
    { 0x3E, 0x41, 0x51, 0x21, 0x5E },   // Q
    { 0x7F, 0x09, 0x19, 0x29, 0x46 },   // R
    { 0x46, 0x49, 0x49, 0x49, 0x31 },   // S
    { 0x01, 0x01, 0x7F, 0x01, 0x01 },   // T
    { 0x3F, 0x40, 0x40, 0x40, 0x3F },   // U
    { 0x1F, 0x20, 0x40, 0x20, 0x1F },   // V
    { 0x3F, 0x40, 0x38, 0x40, 0x3F },   // W
    { 0x63, 0x14, 0x08, 0x14, 0x63 },   // X
    { 0x07, 0x08, 0x70, 0x08, 0x07 },   // Y
    { 0x61, 0x51, 0x49, 0x45, 0x43 },   // Z
    { 0x00, 0x7F, 0x41, 0x41, 0x00 },   // [
    { 0x55, 0x2A, 0x55, 0x2A, 0x55 },   // 55
    { 0x00, 0x41, 0x41, 0x7F, 0x00 },   // ]
    { 0x04, 0x02, 0x01, 0x02, 0x04 },   // ^
    { 0x40, 0x40, 0x40, 0x40, 0x40 },   // _
    { 0x00, 0x01, 0x02, 0x04, 0x00 },   // '
    { 0x20, 0x54, 0x54, 0x54, 0x78 },   // a
    { 0x7F, 0x48, 0x44, 0x44, 0x38 },   // b
    { 0x38, 0x44, 0x44, 0x44, 0x20 },   // c
    { 0x38, 0x44, 0x44, 0x48, 0x7F },   // d
    { 0x38, 0x54, 0x54, 0x54, 0x18 },   // e
    { 0x08, 0x7E, 0x09, 0x01, 0x02 },   // f
    { 0x0C, 0x52, 0x52, 0x52, 0x3E },   // g
    { 0x7F, 0x08, 0x04, 0x04, 0x78 },   // h
    { 0x00, 0x44, 0x7D, 0x40, 0x00 },   // i
    { 0x20, 0x40, 0x44, 0x3D, 0x00 },   // j
    { 0x7F, 0x10, 0x28, 0x44, 0x00 },   // k
    { 0x00, 0x41, 0x7F, 0x40, 0x00 },   // l
    { 0x7C, 0x04, 0x18, 0x04, 0x78 },   // m
    { 0x7C, 0x08, 0x04, 0x04, 0x78 },   // n
    { 0x38, 0x44, 0x44, 0x44, 0x38 },   // o
    { 0x7C, 0x14, 0x14, 0x14, 0x08 },   // p
    { 0x08, 0x14, 0x14, 0x18, 0x7C },   // q
    { 0x7C, 0x08, 0x04, 0x04, 0x08 },   // r
    { 0x48, 0x54, 0x54, 0x54, 0x20 },   // s
    { 0x04, 0x3F, 0x44, 0x40, 0x20 },   // t
    { 0x3C, 0x40, 0x40, 0x20, 0x7C },   // u
    { 0x1C, 0x20, 0x40, 0x20, 0x1C },   // v
    { 0x3C, 0x40, 0x30, 0x40, 0x3C },   // w
    { 0x44, 0x28, 0x10, 0x28, 0x44 },   // x
    { 0x0C, 0x50, 0x50, 0x50, 0x3C },   // y
    { 0x44, 0x64, 0x54, 0x4C, 0x44 }    // z
};

/*--------------------------------------------------------------------------------------------------
                                      Global Variables
--------------------------------------------------------------------------------------------------*/
static byte  LcdCache [ LCD_CACHE_SIZE ];

static int   LcdCacheIdx;
static int   LoWaterMark;
static int   HiWaterMark;
static bool  UpdateLcd;


/*--------------------------------------------------------------------------------------------------

  Name         :  LcdInit

  Description  :  Performs MCU SPI & LCD controller initialization.

  Argument(s)  :  None.

  Return value :  None.

--------------------------------------------------------------------------------------------------*/
void LcdInit ( void )
{
    //  Pull-up on reset pin.
    PORTB |= LCD_RST_PIN;

    //  Set output bits on port B.
    DDRB |= LCD_RST_PIN | LCD_DC_PIN | LCD_CE_PIN | SPI_MOSI_PIN | SPI_CLK_PIN;

    Delay();

    //  Toggle display reset pin.
    PORTB &= ~LCD_RST_PIN;
    Delay();
    PORTB |= LCD_RST_PIN;

    //  Enable SPI port: No interrupt, MSBit first, Master mode, CPOL->0, CPHA->0, Clk/4
    SPCR = 0x50;

    //  Disable LCD controller
    PORTB |= LCD_CE_PIN;

    LcdSend( 0x21, LCD_CMD );  // LCD Extended Commands.
    LcdSend( 0xC8, LCD_CMD );  // Set LCD Vop (Contrast).
    LcdSend( 0x06, LCD_CMD );  // Set Temp coefficent.
    LcdSend( 0x13, LCD_CMD );  // LCD bias mode 1:48.
    LcdSend( 0x20, LCD_CMD );  // LCD Standard Commands, Horizontal addressing mode.
    LcdSend( 0x0C, LCD_CMD );  // LCD in normal mode.

    //  Reset watermark pointers.
    LoWaterMark = LCD_CACHE_SIZE;
    HiWaterMark = 0;

    LcdClear();
    LcdUpdate();
}

/*--------------------------------------------------------------------------------------------------

  Name         :  LcdContrast

  Description  :  Set display contrast.

  Argument(s)  :  contrast -> Contrast value from 0x00 to 0x7F.

  Return value :  None.

  Notes        :  No change visible at ambient temperature.

--------------------------------------------------------------------------------------------------*/
void LcdContrast ( byte contrast )
{
    //  LCD Extended Commands.
    LcdSend( 0x21, LCD_CMD );

    // Set LCD Vop (Contrast).
    LcdSend( 0x80 | contrast, LCD_CMD );

    //  LCD Standard Commands, horizontal addressing mode.
    LcdSend( 0x20, LCD_CMD );
}

/*--------------------------------------------------------------------------------------------------

  Name         :  LcdClear

  Description  :  Clears the display. LcdUpdate must be called next.

  Argument(s)  :  None.

  Return value :  None.

--------------------------------------------------------------------------------------------------*/
void LcdClear ( void )
{
    int i;

    for ( i = 0; i < LCD_CACHE_SIZE; i++ )
    {
        LcdCache[i] = 0x00;
    }

    //  Reset watermark pointers.
    LoWaterMark = 0;
    HiWaterMark = LCD_CACHE_SIZE - 1;

    UpdateLcd = TRUE;
}

/*--------------------------------------------------------------------------------------------------

  Name         :  LcdGotoXY

  Description  :  Sets cursor location to xy location corresponding to basic font size.

  Argument(s)  :  x, y -> Coordinate for new cursor position. Range: 1,1 .. 14,6

  Return value :  None.

--------------------------------------------------------------------------------------------------*/
void LcdGotoXY ( byte x, byte y )
{
    LcdCacheIdx = (x - 1) * 6 + (y - 1) * 84;
}

/*--------------------------------------------------------------------------------------------------

  Name         :  LcdChr

  Description  :  Displays a character at current cursor location and increment cursor location.

  Argument(s)  :  size -> Font size. See enum.
                  ch   -> Character to write.

  Return value :  None.

--------------------------------------------------------------------------------------------------*/
void LcdChr ( LcdFontSize size, byte ch )
{
    byte i, c;
    byte b1, b2;
    int  tmpIdx;

    if ( LcdCacheIdx < LoWaterMark )
    {
        //  Update low marker.
        LoWaterMark = LcdCacheIdx;
    }

    if ( (ch < 0x20) || (ch > 0x7b) )
    {
        //  Convert to a printable character.
        ch = 92;
    }

    if ( size == FONT_1X )
    {
        for ( i = 0; i < 5; i++ )
        {
            LcdCache[LcdCacheIdx++] = FontLookup[ch - 32][i] << 1;
        }
    }
    else if ( size == FONT_2X )
    {
        tmpIdx = LcdCacheIdx - 84;

        if ( tmpIdx < LoWaterMark )
        {
            LoWaterMark = tmpIdx;
        }

        if ( tmpIdx < 0 ) return;

        for ( i = 0; i < 5; i++ )
        {
            c = FontLookup[ch - 32][i] << 1;
            b1 =  (c & 0x01) * 3;
            b1 |= (c & 0x02) * 6;
            b1 |= (c & 0x04) * 12;
            b1 |= (c & 0x08) * 24;

            c >>= 4;
            b2 =  (c & 0x01) * 3;
            b2 |= (c & 0x02) * 6;
            b2 |= (c & 0x04) * 12;
            b2 |= (c & 0x08) * 24;

            LcdCache[tmpIdx++] = b1;
            LcdCache[tmpIdx++] = b1;
            LcdCache[tmpIdx + 82] = b2;
            LcdCache[tmpIdx + 83] = b2;
        }

        //  Update x cursor position.
        LcdCacheIdx += 11;
    }

    if ( LcdCacheIdx > HiWaterMark )
    {
        //  Update high marker.
        HiWaterMark = LcdCacheIdx;
    }

    //  Horizontal gap between characters.
    LcdCache[LcdCacheIdx++] = 0x00;
}

/*--------------------------------------------------------------------------------------------------

  Name         :  LcdStr

  Description  :  Displays a character at current cursor location and increment cursor location
                  according to font size.

  Argument(s)  :  size    -> Font size. See enum.
                  dataPtr -> Pointer to null terminated ASCII string to display.

  Return value :  None.

--------------------------------------------------------------------------------------------------*/
void LcdStr ( LcdFontSize size, byte *dataPtr )
{
    while ( *dataPtr )
    {
        LcdChr( size, *dataPtr++ );
    }
}

/*--------------------------------------------------------------------------------------------------

  Name         :  LcdPixel

  Description  :  Displays a pixel at given absolute (x, y) location.

  Argument(s)  :  x, y -> Absolute pixel coordinates
                  mode -> Off, On or Xor. See enum.

  Return value :  None.

--------------------------------------------------------------------------------------------------*/
void LcdPixel ( byte x, byte y, LcdPixelMode mode )
{
    word  index;
    byte  offset;
    byte  data;

    if ( x > LCD_X_RES ) return;
    if ( y > LCD_Y_RES ) return;

    index = ((y / 8) * 84) + x;
    offset  = y - ((y / 8) * 8);

    data = LcdCache[index];

    if ( mode == PIXEL_OFF )
    {
        data &= (~(0x01 << offset));
    }
    else if ( mode == PIXEL_ON )
    {
        data |= (0x01 << offset);
    }
    else if ( mode  == PIXEL_XOR )
    {
        data ^= (0x01 << offset);
    }

    LcdCache[index] = data;

    if ( index < LoWaterMark )
    {
        //  Update low marker.
        LoWaterMark = index;
    }

    if ( index > HiWaterMark )
    {
        //  Update high marker.
        HiWaterMark = index;
    }
}

/*--------------------------------------------------------------------------------------------------

  Name         :  LcdLine

  Description  :  Draws a line between two points on the display.

  Argument(s)  :  x1, y1 -> Absolute pixel coordinates for line origin.
                  x2, y2 -> Absolute pixel coordinates for line end.
                  mode   -> Off, On or Xor. See enum.

  Return value :  None.

--------------------------------------------------------------------------------------------------*/
void LcdLine ( byte x1, byte y1, byte x2, byte y2, LcdPixelMode mode )
{
    int dx, dy, stepx, stepy, fraction;

    dy = y2 - y1;
    dx = x2 - x1;

    if ( dy < 0 )
    {
        dy    = -dy;
        stepy = -1;
    }
    else
    {
        stepy = 1;
    }

    if ( dx < 0 )
    {
        dx    = -dx;
        stepx = -1;
    }
    else
    {
        stepx = 1;
    }

    dx <<= 1;
    dy <<= 1;

    LcdPixel( x1, y1, mode );

    if ( dx > dy )
    {
        fraction = dy - (dx >> 1);
        while ( x1 != x2 )
        {
            if ( fraction >= 0 )
            {
                y1 += stepy;
                fraction -= dx;
            }
            x1 += stepx;
            fraction += dy;
            LcdPixel( x1, y1, mode );
        }
    }
    else
    {
        fraction = dx - (dy >> 1);
        while ( y1 != y2 )
        {
            if ( fraction >= 0 )
            {
                x1 += stepx;
                fraction -= dy;
            }
            y1 += stepy;
            fraction += dx;
            LcdPixel( x1, y1, mode );
        }
    }

    UpdateLcd = TRUE;
}

/*--------------------------------------------------------------------------------------------------

  Name         :  LcdUpdate

  Description  :  Copies the LCD cache into the device RAM.

  Argument(s)  :  None.

  Return value :  None.

--------------------------------------------------------------------------------------------------*/
void LcdUpdate ( void )
{
    int i;

    if ( LoWaterMark < 0 )
        LoWaterMark = 0;
    else if ( LoWaterMark >= LCD_CACHE_SIZE )
        LoWaterMark = LCD_CACHE_SIZE - 1;

    if ( HiWaterMark < 0 )
        HiWaterMark = 0;
    else if ( HiWaterMark >= LCD_CACHE_SIZE )
        HiWaterMark = LCD_CACHE_SIZE - 1;

    //  Set base address according to LoWaterMark.
    LcdSend( 0x80 | (LoWaterMark % LCD_X_RES), LCD_CMD );
    LcdSend( 0x40 | (LoWaterMark / LCD_X_RES), LCD_CMD );

    //  Serialize the video buffer.
    for ( i = LoWaterMark; i <= HiWaterMark; i++ )
    {
        LcdSend( LcdCache[i], LCD_DATA );
    }

    //  Reset watermark pointers.
    LoWaterMark = LCD_CACHE_SIZE - 1;
    HiWaterMark = 0;

    UpdateLcd = FALSE;
}

/*--------------------------------------------------------------------------------------------------

  Name         :  LcdSend

  Description  :  Sends data to display controller.

  Argument(s)  :  data -> Data to be sent
                  cd   -> Command or data (see/use enum)

  Return value :  None.

--------------------------------------------------------------------------------------------------*/
static void LcdSend ( byte data, LcdCmdData cd )
{
    //  Enable display controller (active low).
    PORTB &= ~LCD_CE_PIN;

    if ( cd == LCD_DATA )
    {
        PORTB |= LCD_DC_PIN;
    }
    else
    {
        PORTB &= ~LCD_DC_PIN;
    }

    //  Send data to display controller.
    SPDR = data;

    //  Wait until Tx register empty.
    while ( (SPSR & 0x80) != 0x80 );

    //  Disable display controller.
    PORTB |= LCD_CE_PIN;
}

/*--------------------------------------------------------------------------------------------------

  Name         :  Delay

  Description  :  Uncalibrated delay for LCD init routine.

  Argument(s)  :  None.

  Return value :  None.

--------------------------------------------------------------------------------------------------*/
static void Delay ( void )
{
    int i;

    for ( i = -32000; i < 32000; i++ );
}

/*--------------------------------------------------------------------------------------------------
                                         End of file.
--------------------------------------------------------------------------------------------------*/

чуток подправил, поставил тег CODE а то читать такую портянку... :) <V>
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: SPI LCD Nokia 3310 84x48 200р.

Сообщение XMaster » 25 окт 2007, 11:18

За митинском или горбушке можно купить за 50 рэ в магазе запчастей. Дисплей очень вкусный - ток потребления меньше 1 mA. (при 3 В)
Аватара пользователя
XMaster

Сообщения: 55
Зарегистрирован: 03 сен 2007, 16:16
Откуда: Брянск

Re: SPI LCD Nokia 3310 84x48 200р.

Сообщение EdGull » 18 янв 2009, 21:58

на васике по немецки
http://www.mkprojekt.de/index.php/content/view/2/2/



3310.rar
(1.43 КиБ) Скачиваний: 96


Добавлено спустя 2 минуты 37 секунд:
на русском, псевдоСи
http://cyber-avr.narod.ru/LCD_NOKIA_3410_3310.htm

Добавлено спустя 19 минут 19 секунд:
вот исчо на васике
http://www.avrfreaks.net/index.php?modu ... showinfo=1

0.94 KB 04-09-07 11:10 3310example.bas
3.08 KB 04-09-07 11:05 3310init.bas
1.90 KB 04-09-07 11:10 3310bmp1.bas
7.14 KB 04-09-07 11:08 3310end.bas
6.83 KB 03-11-07 20:31 Character_generator.xls
79.43 KB 03-25-07 22:08 BMP_to_Hex.xls
78.25 KB 03-11-07 19:31 pcd8544-Nokia3310-display.pdf
37.53 KB 03-11-07 01:50 Back.JPG
37.02 KB 03-11-07 01:50 Front.JPG
0.32 KB 03-25-07 22:01 Mr_Walker.bmp

3310LibraryV2.zip
(329.91 КиБ) Скачиваний: 119
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: SPI LCD Nokia 3310 84x48 200р.

Сообщение algol1 » 18 янв 2009, 22:04

На самом деле индикатор стоит 50р. 8) вместе с подложкой и коннектором :)))
http://shop.siriust.ru/product_info.php/products_id/382

Добавлено спустя 2 минуты 13 секунд:
Интереснее использовать от Siemens S65 он конечно стоит дороже 50р (150р - по моему :) ), но зато он цветной и значительно больше :) Информации по нему достаточно чтобы его запустить, по крайней мере у нас получилось, значит и у всех получится :)
монтаж печатных плат http://www.mplata.ru
algol1

Сообщения: 57
Зарегистрирован: 11 янв 2009, 21:09
Откуда: Москва
ФИО: Головлев Александр Александрович

Re: SPI LCD Nokia 3310 84x48 200р.

Сообщение EdGull » 18 янв 2009, 22:05

1. я в курсе, ты посмотри на дату топика :wink:
я сейчас как раз там и буду их закупать
2. у них много чего написано, а по факту очень много привезти даже под заказ не могут...
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: SPI LCD Nokia 3310 84x48 200р.

Сообщение algol1 » 18 янв 2009, 22:09

Ну да, когда с ними в одном городе - все как-то проще... Позвонил, узнал, послал гонца.
А из Тольятти :(
Последний раз редактировалось EdGull 18 янв 2009, 22:17, всего редактировалось 1 раз.
Причина: Излишнее цитирование!
монтаж печатных плат http://www.mplata.ru
algol1

Сообщения: 57
Зарегистрирован: 11 янв 2009, 21:09
Откуда: Москва
ФИО: Головлев Александр Александрович

Re: SPI LCD Nokia 3310 84x48 200р.

Сообщение EdGull » 18 янв 2009, 22:19

не боись Сириус у нас в Самаре есть... это 70км. всего :wink:
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: SPI LCD Nokia 3310 84x48 200р.

Сообщение algol1 » 18 янв 2009, 22:27

Цепкие лапы партии и туда проникли :)) ну и славно :)
монтаж печатных плат http://www.mplata.ru
algol1

Сообщения: 57
Зарегистрирован: 11 янв 2009, 21:09
Откуда: Москва
ФИО: Головлев Александр Александрович

Re: SPI LCD Nokia 3310 84x48 200р.

Сообщение EdGull » 18 янв 2009, 22:30

заказал им 20шт. если привезут, то будет стандарт для миниботов.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: SPI LCD Nokia 3310 84x48 200р.

Сообщение algol1 » 18 янв 2009, 22:37

правильно. а самое главное - недорого. :)
монтаж печатных плат http://www.mplata.ru
algol1

Сообщения: 57
Зарегистрирован: 11 янв 2009, 21:09
Откуда: Москва
ФИО: Головлев Александр Александрович

Re: SPI LCD Nokia 3310 84x48 200р.

Сообщение Master » 19 янв 2009, 01:12

EdGull будь человеком учи С, а?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: SPI LCD Nokia 3310 84x48 200р.

Сообщение EdGull » 19 янв 2009, 09:27

эт с какого еще перепуга?
1. меня васик более чем устраивает
2. на сях я тоже выкладываю, смотри например первый пост.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: SPI LCD Nokia 3310 84x48 200р.

Сообщение $ilent » 19 янв 2009, 14:59

Тока там бяда есть, если отправить три строки:
Скажем.
Код: Выделить всёРазвернуть
LcdGotoXY(1,1);
LcdStr(1, "Be-Be-Be");
LcdGotoXY(1,2);
LcdStr(1, "Be-Be-Be");
LcdGotoXY(1,3);
LcdStr(1, "Be-Be-Be");
LcdUpdate();
То выйдет не предсказуемй результат. Точнее предсказуемый - мусор.
А две нормально переваривает.
$ilent



Вернуться в Готовые модули

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2

Mail.ru counter
