Лабораторный БП на Меге8 30V 2A

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

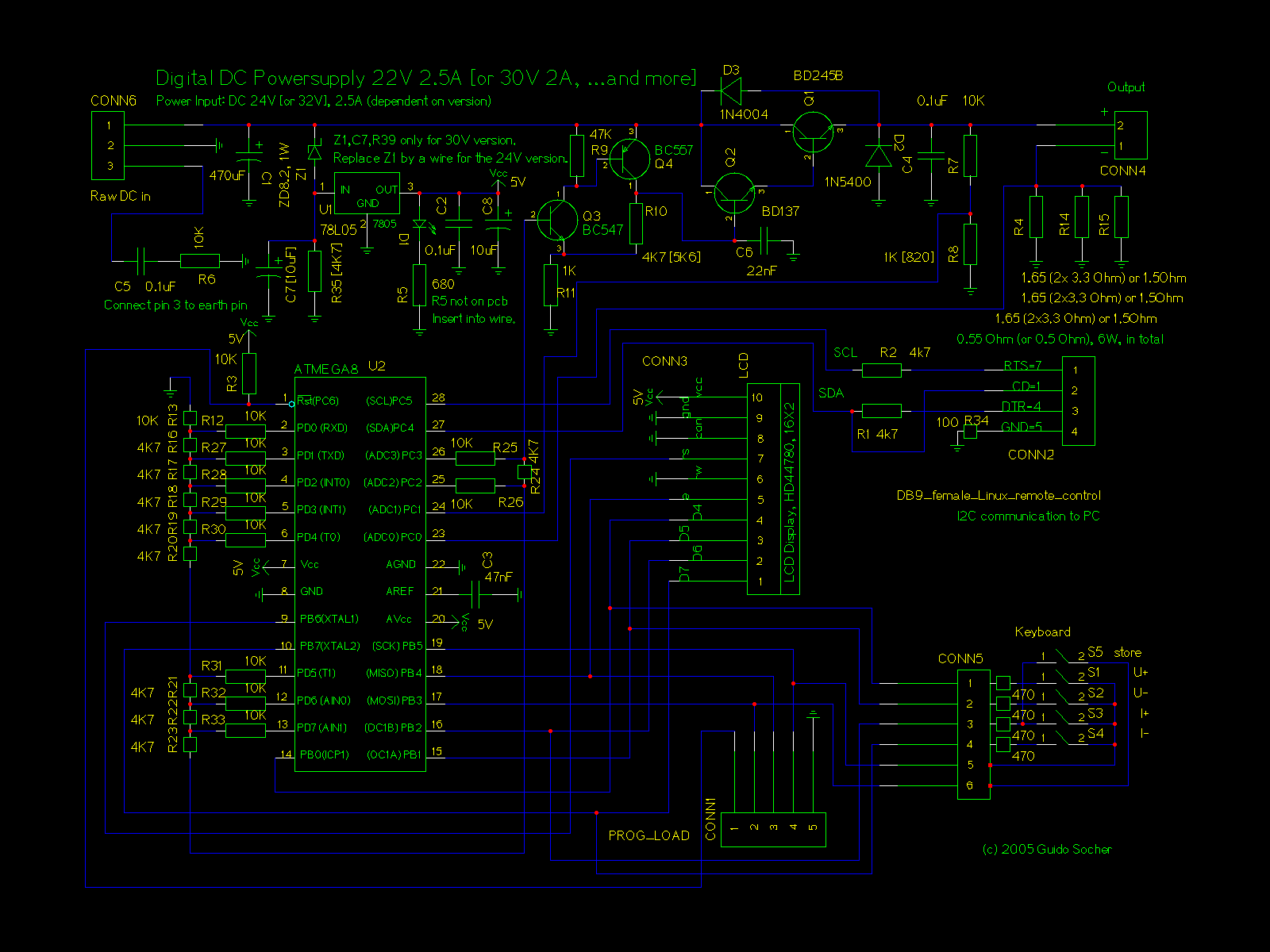

Лабораторный БП на Меге8 30V 2A

Сообщение EdGull » 10 мар 2007, 21:04

Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение tobiko » 12 мар 2007, 01:11

Хорошо бы к этой схеме HEX или BIN поиметь чтобы прошить эту ATMEGA8
tobiko

Сообщения: 1
Зарегистрирован: 12 мар 2007, 00:38
Откуда: LV

Сообщение maktep » 12 мар 2007, 01:25

Плохая схема. стабилизатор не на ШИМ. Да и ЦАП по-дурацки сделан. резисторы то не 1 к двум, а чуток побольше получается..
Аватара пользователя
maktep
Правохранитель

Сообщения: 197
Зарегистрирован: 23 фев 2007, 02:23
Откуда: Зеленоград

Сообщение Сергей » 15 мар 2007, 14:18

Ругать то каждый может. Ты бы лучше сказал что именно не верно и предложил бы свой вариант
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Сообщение avr123.nm.ru » 15 мар 2007, 16:06

Я предлагаю вариант как в апноуте slva001d.pdf
на TL494 на сайте Ti.com

Если нужно добвать  МК то опорное напряжение создавать ШИМ-ом  avr123.nmru/z8.htm

с  фильром ФНЧ  (расчет  avr123.nmru/z09b.htm) и добавить

вывод инфо на LCD  по примеру   avr123.nmru/z5.htm

Напряжения и токи измерять встроенным АЦП  avr123.nmru/z11.htm
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение mmu » 18 мар 2007, 01:44

Без совета  avr123.nm.ru  здесь необойтись. Мужик не болтологией занимается, а делает реальные вещи. Ваши ссылки эдесь ни к месту.
mmu

Сообщения: 21
Зарегистрирован: 31 янв 2007, 16:10
Откуда: Уфа

Re: Лабораторный БП на Меге8 30V 2A

Сообщение Кирилл » 21 мар 2008, 17:35

Извените за поднятие старой темы, однако появилось несколько вопросов по данной конструкции:
1. Регулировка напряжения здесь происходит посредством использования ЦАП, то есть выставляя контроллером напряжение на транзисторе от 0 до 5 вольт мы меняем выходное напряжение в диапозоне от 0 до 30 вольт или я ошибаюсь?
2. подскажите пожалуйста ЦАП которым можно заменить в данном случае R/2R матрицу.
3. При таком варианте регулировки выходное напряжение будет изменятся с определенным шагом?
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Лабораторный БП на Меге8 30V 2A

Сообщение Arsen » 22 мар 2008, 18:57

Подобные решения очень стары.
Их делали ещё на обычной интегральной микросхеме счётчика с реверсом направления счёта. Ставили пару кнопок - одной состояние счётчика увеличивается на 1, другой уменьшается. А на выходе - обычный двоичный код от нуля до максимально требуемого и простейший ЦАП.
Здесь ЦАП действительно простейший и это не минус.
Минус - неточное соотношение номиналов резисторов, на что уже было указано. Улучшить схему просто.
Нужно поставтпь прецизионные резисторы с минимально возможным отклонением (доли процента) и с номиналами, в точности соответствующим коэффициенту. В данной схеме 1:2.
То есть либо 5К и 10К, либо 4.7к и 9.4 к. Ну или другие пары. Коррекцию можно делать программно, лишь бы пары номиналов резисторов были точно выдержаны.
Железный Феликс: http://ironfelix.ru
Arsen

Сообщения: 110
Зарегистрирован: 11 окт 2004, 20:41
Откуда: Березники

Re: Лабораторный БП на Меге8 30V 2A

Сообщение Кирилл » 22 мар 2008, 19:23

а нельзя ли заменить этот огород из резисторов на микросхему ЦАП?
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic

Re: Лабораторный БП на Меге8 30V 2A

Сообщение -= Александр =- » 23 май 2008, 22:01

Можно конечно! Линейный регулятор на транзисторах (сверху справа на схеме) управляется напряжением. А откуда его брать - неважно, хоть вообще с переменного резистора.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Лабораторный БП на Меге8 30V 2A

Сообщение Кирилл » 23 май 2008, 22:07

я не дождался ответа и решил сам попробовать :) заказал у TI 12битных ЦАП и эксперементирую счас с ними. Пилу выдать получается :)
Кирилл

Сообщения: 432
Зарегистрирован: 20 окт 2005, 16:11
Откуда: Вильнюс,Литва
прог. языки: Basic
