roboforum.ru

Технический форум по робототехнике.



Коректоры фар FORD FOCUS-2

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Коректоры фар FORD FOCUS-2

Сообщение MegaBIZON » 31 янв 2007, 23:58

Во, чё на работе понадавали - оно управляет направлением фары.
По функции дико напоминает какую-нибудь серву, только линейную (надеюсь, правильно назвал) и, видимо медленную.

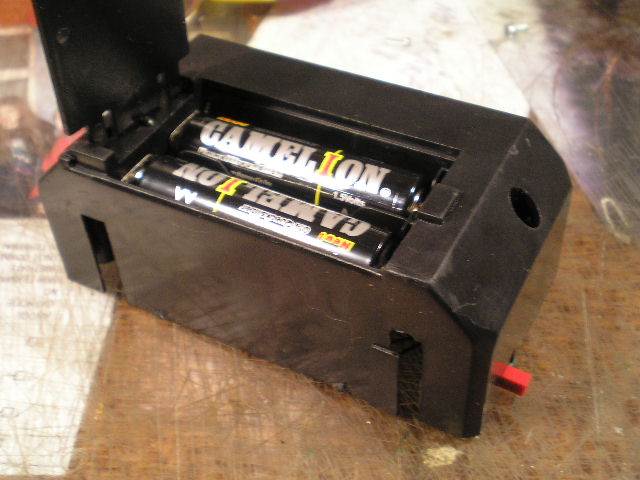

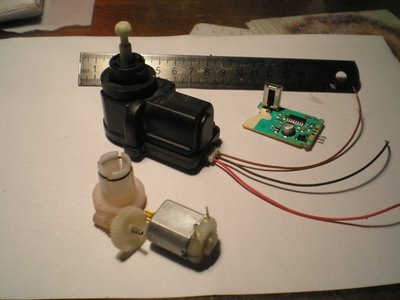

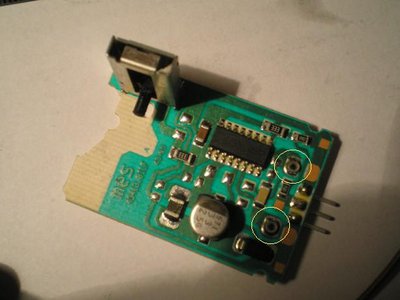

В активе: удобные габариты, весьма неплохой движог, качественный редуктор, вроде как драйверочек (на фото 2 видно, что задействован он ровно на половину :idea: ), и, естественно обратная связь (фото 3). Всего три провода.
Так вот, приходилось ли кому такое пользовать? И если да, то где у него чё по проводам?
В сети, думаю, можно не искать - это фордовские запчасти, и единственная на них информация (доступная, кстати, только официальным диллерам mazafakaFORD) указывает только куда это ставить. И провода, даже жгуты толщиной с ногу, там рисуются одной тоненькой линией с ответвлениями. Это всё потому, что такие детали не чинят. Их меняют.

Вот полотна:
Вложения

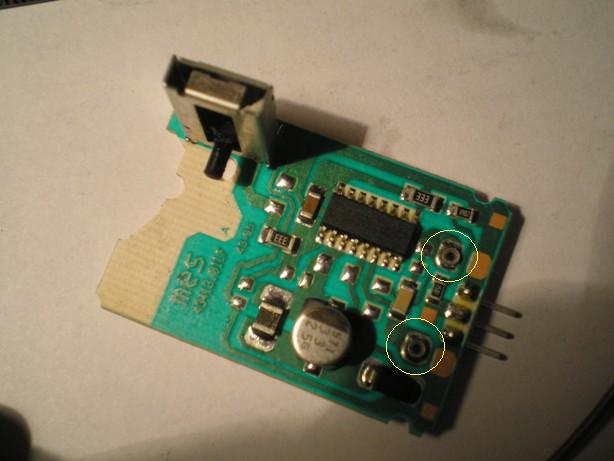

В белых кругах - контакты для мотора.
Аватара пользователя
MegaBIZON

Сообщения: 6076
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение D-M » 01 фев 2007, 01:14

я с такими не работал
НО напрашивается мысль что черный эт минус
красный плюс
а коричневый ШИМ сигнал

а дальше придумай сам :D
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение dima » 01 фев 2007, 02:04

У меня на таких ездил первый экземпляр шасси моего. Я плату выкинул, направляющие срезал, внутри шестерню сплавил паяльником, и получился редуктор...
dima

Сообщения: 215
Зарегистрирован: 21 ноя 2006, 17:55
Откуда: Ukraine Lugansk

Сообщение MegaBIZON » 01 фев 2007, 10:35

напрашивается мысль что черный эт минус
красный плюс
а коричневый ШИМ сигнал

Там, где таких дают, сказали, что управляется, скорее, аналоговым мокаром. Хотя и сами в том не уверены - они их только в разъём втыкают... И потом, чёрный, красный... Тут у одного ваще были жёлтый, синий, и ещё какой-то.
Я плату выкинул, направляющие срезал, внутри шестерню сплавил паяльником, и получился редуктор...

Гыгы! Я другого от тебя и не ожидал :) Я их и сам тут 6 штук на шестерёнки пустил, пока не задумался о более цивильном использовании
Аватара пользователя
MegaBIZON

Сообщения: 6076
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение D-M » 01 фев 2007, 16:18

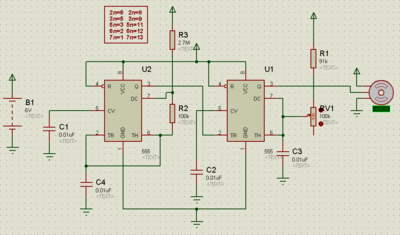

вот небольшая схемка для проверок твоих серв
ЗЫ тот провод что идет от микрухи к мотору у тебя будет коричневый
ЗЫЫ питание для экспериментов возьми 4В
Вложения
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение D-M » 01 фев 2007, 16:28

а вообще ИМХО легче это все на МЕГЕ16 собрать
ЗЫ эт такой микроконтроллер
Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение MegaBIZON » 01 фев 2007, 21:18

D-M писал(а):вот небольшая схемка для проверок твоих серв
ЗЫ тот провод что идет от микрухи к мотору у тебя будет коричневый
ЗЫЫ питание для экспериментов возьми 4В

Ух ты, скока тут фсякой незнакомой фигни! Чо тут за микрухи-то? И это, ты специально для топа схему генерил, или так, завалялась похожая? (вот пристал, да?)
а вообще ИМХО легче это все на МЕГЕ16 собрать

Чем именно легче?
ЗЫ эт такой микроконтроллер

Сам-то ты ЗЫ :D
Аватара пользователя
MegaBIZON

Сообщения: 6076
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение Сергей » 01 фев 2007, 22:03

Легче тем что компонентов столько не нужно, и плата тривиальная понадобиться, остальное решается кодингом
Сергей

Сообщения: 3741
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Сообщение MegaBIZON » 02 фев 2007, 00:05

Так. Короче на 2 провода + и -, а на третий ШИМ. На коришневый. Верно?
И таки ШИМ, или аналоговый? И без МК в этом случае точно никак...
И без протеуса никак...

Я не знаю, в каком форуме про протэус спрашивать, потому спрашиваю сразу тут:
где его ещё взять кроме курсов?
А то там в час по чайной ложке качаеццо.
Аватара пользователя
MegaBIZON

Сообщения: 6076
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение avr123.nm.ru » 02 фев 2007, 14:56

дак в VMLAB отладь.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение D-M » 02 фев 2007, 15:06

Аватара пользователя
D-M

Сообщения: 486
Зарегистрирован: 28 мар 2006, 17:28
Откуда: Пенза

Сообщение MegaBIZON » 03 фев 2007, 00:34

D-M писал(а):http://kazus.ru/nuke/modules/Downloads/pub/221/0/prosys6904.rar
пароль:excidium

Какой такой пароль-мароль? Я просто ссылку тыкнул, и оно скачалось :D
Пойду ковырять :twisted:
Аватара пользователя
MegaBIZON

Сообщения: 6076
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение MegaBIZON » 03 фев 2007, 00:34

Кстати пасиба, чо б там ни было :D
Аватара пользователя
MegaBIZON

Сообщения: 6076
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение MegaBIZON » 03 фев 2007, 01:04

А-а-а! Вон оно где пороль вводить :D
Я-то подумал в начале, что чтоб скачать, пороль нужен...
ладно, проехали :)
Аватара пользователя
MegaBIZON

Сообщения: 6076
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

Сообщение MegaBIZON » 03 фев 2007, 17:59

Фигасе!.. (это я протеус врубил) :shock:
Чо тута ваще жать-то, чтоб понятно всё стало? Где тут детальки?
Как их в схему сувать? Шо тут ваще такое? Мне всё это гологу плющит...
Аватара пользователя
MegaBIZON

Сообщения: 6076
Зарегистрирован: 12 янв 2007, 00:34
Откуда: Масква

След.

Вернуться в Готовые модули

Кто сейчас на конференции

Сейчас этот форум просматривают: Google [Bot] и гости: 2

Mail.ru counter
