Всем доброго времени суток.
Скажите пожалуйста, не пробовал ли кто нибудь прикручивать к Arduino нагреватель от паяльника, типа такого
https://aliexpress.ru/item/400030758920 ... web201603_
Просто есть в наличии и хочется использовать как подогрев, плюс там уже встроенная термопара. Но вот только как я понял термопара не такая как используют в 3D принтерах, т.к. замеры показали, что сопротивление термопары 12,6 Ом, а сопротивление нагревателя 1,6 Ом, или наоборот, то нагреватель, а это термопара, могу ошибаться, т.к. никогда не сталкивался.

Добавлено спустя 2 часа 38 минут 10 секунд:
Думаю тему можно удалить, т.к. ответ думаю уже нашел
https://cxem.net/master/113.php
Там помимо Arduino еще и компаратор с обвязкой нужно будет использовать, а значения снимают всего одной строчкой
solderTCouple = map(analogRead(pinSolderTCouple), 0, 750, 0, 480);

Я правда надеялся что на платах 3D принтеров эта обвязка на датчиках температуры уже есть, но как показывает опыт, эт не так, т.к. значения возвращаемые голой функцией analogRead скачут от 0 до 27 на ровном месте.

платы в 3D принтерах чаще всего работают с термистрами 100kOm
иногда c термопарами (для них нужна спец обвязка, и они являются полярными элементами).
нагревать в принципе можно чем угодно, раньше нихром мотали и нормально

Там вроде как должна быть внутри спираль из какого то сплава наподобие нихрома. И еще по видимому я все-таки перепутал термопару с нагревателем, т.к. по паспорту у этих элементов заявлена мощность 50Вт при напряжении 24В, а это требует ток порядка 2А, который получается на тех контактах, которые я принял за термопару

Нет все-таки я поторопился с выводами, схема которую нашел не работает, по прежнему идет разбежка показаний в пределах 5 градусов, на согревание рукой термопара никак не реагирует . Да и вообще вся схема, которую я нашел напоминает простой делитель напряжения, в который непонятно для чего засунули еще и операционный усилитель с переменным резистором, который если крутить ничего вообще не меняется.

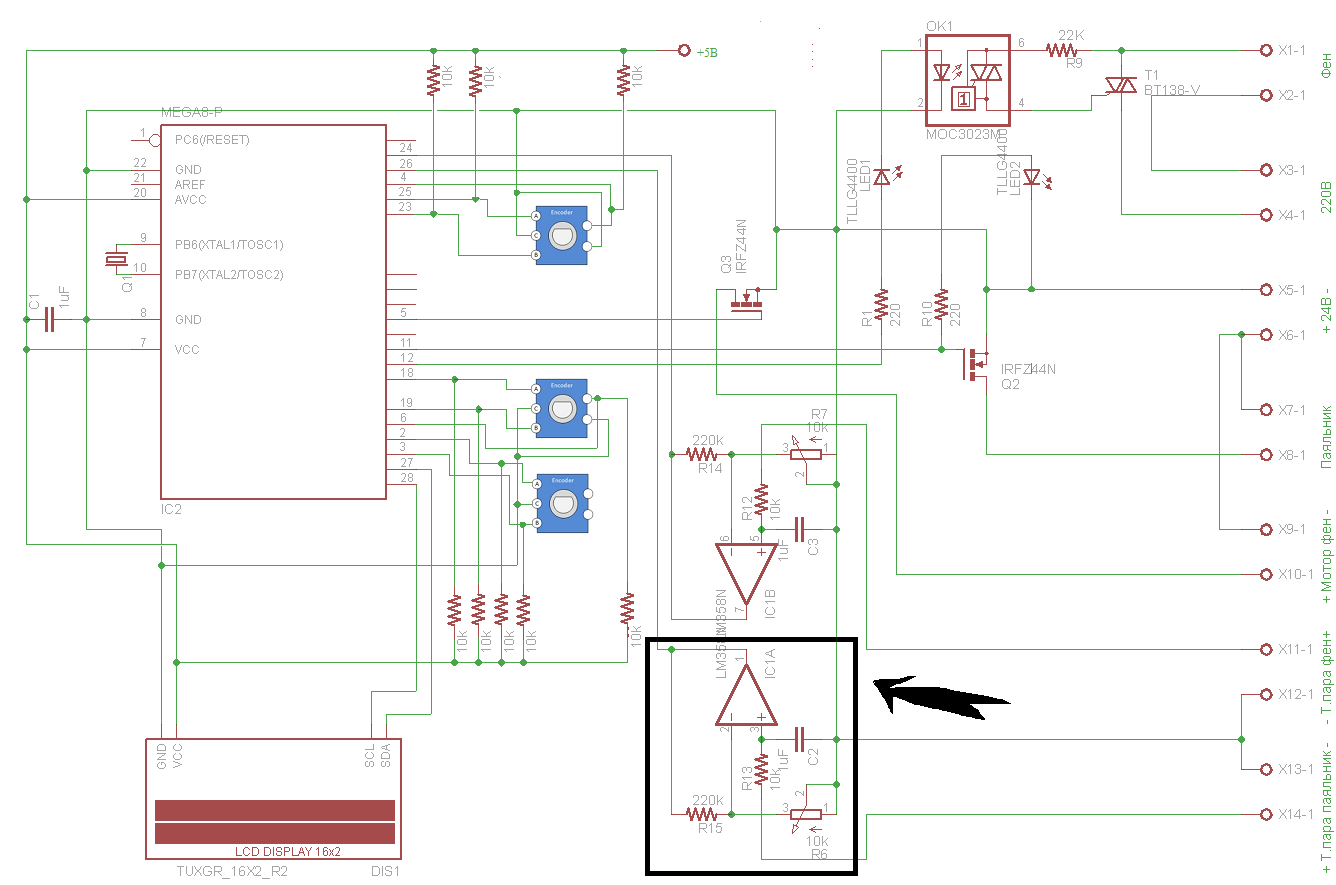

А вот собственно и схема из чужого проекта
