Li-Ion Battary Pack 3.7В 5700mAh

Обсуждение и примеры готовых и самосборных компонент для построения роботов.

Li-Ion Battary Pack 3.7В 5700mAh

Сообщение setar » 25 апр 2006, 11:24

Помогите разобраться.

Попал в руки мне пак литий ионных батареек на 3.7В и ёмкостью 5700mAh.
достать  документацию не представляется возможным

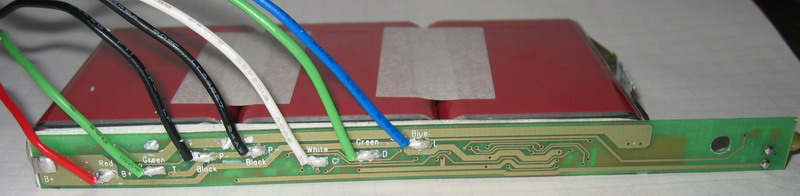

После вскрытия термоусадочной плёнки обнаружилась платка и сами элементы батареи. Изначально думал что контакты L D C предназначены для выравнивания ёмкости банок, но как оказалось все банки жёстко соединены параллельно.

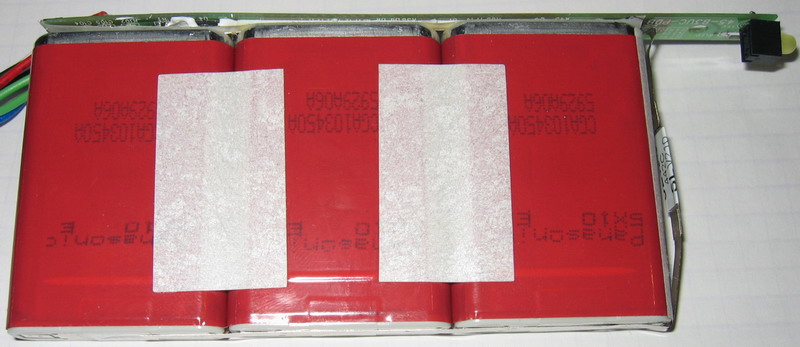

металлический корпус банок является "+", минус идёт снизу по общей шине, проходя через некую плоскую вставку с надписью 442С (предохранитель ?)

На платке имеется светодиод - индикатор, насколько я помню он мигает при зарядке, возможно управляется непосредственно из внешнего устройства.
Так же на платке проглядывается пара микросхем одна из них 8 ног другая многоногая, Типа микроконтроллера.

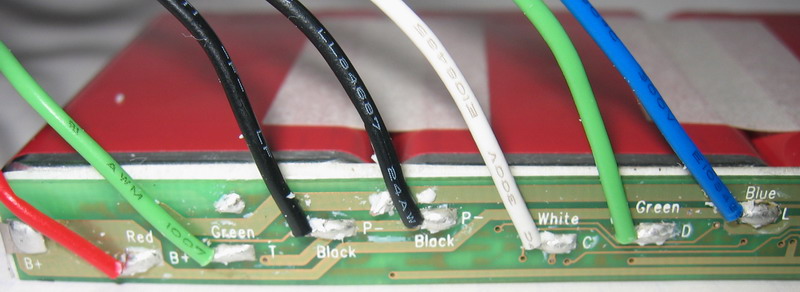

Какие ваши мысли по назначению контактов ?
Красный - понятно "+"
Чёрный - тоже понятно "-"
а вот что там дальше может быть???

Замерял напряжения на контактах относительно черного:
общее напряжение батареи (красный) +3.8В
контакт T (зелёный) +3.75В
контакт С (белый)      0В
контакт D (зелёный)   0В
контакт L  (синий)     +2.5В

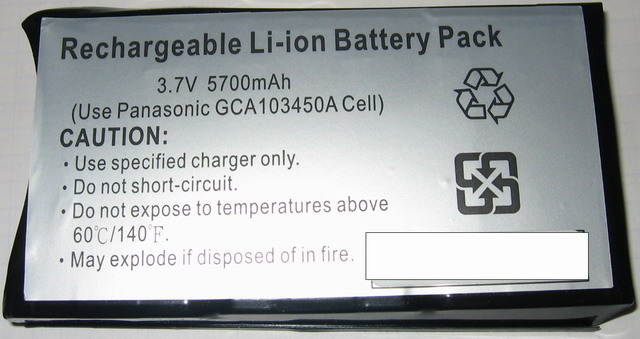

P.S. Кстати на упаковке ошибка модули панасоника это не GCA а CGA ...
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение Карлсон » 25 апр 2006, 19:21

хм...
что-то мне подсказывает, что все эти проводки - контакты для балансира.
одна из микросхем вероятно управляет зарядом, а другая балансирует всю связку.
как чего измерять в параллельном соединении, не знаю - имел дело только с ли-по батареями типа 3SP1.

тут http://www.efly.ru/battery/charger/balans.php типичный модельный балансир.
Аватара пользователя
Карлсон

Сообщения: 114
Зарегистрирован: 30 окт 2005, 13:10
Откуда: Москва

Сообщение setar » 26 апр 2006, 09:57

Нет, баллансиром эти провода быть не могут, т.к. тогда на них было бы напряжение примерно одинаковое, к тому же имеем параллельное подключение банок.

Что то мне подсказывает что L C и D это индикатор заряда пака.
типа L- Low выдаёт логические +2.5в что требуется подзарядка.
Правда С и D - в такую английскую абревиатуру не вписывается.
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение setar » 26 апр 2006, 10:24

похоже что надыбал что такое контакт
Т
только сути пока не понял  :roll:
вот в этом документе он упоминается
http://www.panasonic.com/industrial/bat ... arging.pdf

судя по этому же документу в паке могут присутствовать следующие логические информационные контакты:
* зарядка завершена (или наоборот контакт требуется зарядка)
* индикатор перезарядки (опасность) !
* ошибка таймаута зарядки (батарея сдохла ?)
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение setar » 26 апр 2006, 11:47

При дальнейшем обдумывании полагаю что для внешнего устройства которое будет заряжать батарею требуется следующая инфа:
* низкий заряд батареи (требуется подзарядка)
* температура батареи высока (таймаут подзарядки)
* зарядка током 0.1C (сильная разрядка или дозарядка)
* зарядка током 0.7C (нормальный ток зарядки)

Попробую поискать Li-Ion зарядку и позаряжать её контролируя параметры.
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение setar » 28 апр 2006, 14:13

Нашел спецификацию на схожий пак, нашел распиновку...
был удивлён ...

  • (+) Positive side of battery
  • (C) SMBus Clock. Internally a 1MW resistor is connected between (C) and (-).
  • (D) SMBus Data. Internally a 1MW resistor is connected between (D) and (-).
  • (T) 300W ±5% resistor connected between (T) and (-).
  • (-) Negative Side Of Battery
· The SMBus Clock and data lines require separate pull-ups to system logic voltage, NOT the battery voltage.
Typically a 15KW pull-up resistor is used, but please refer to the SMBus Specification for additional
information.
Вложения
NL2044A22 Rev 0.1.pdf
(212.38 КиБ) Скачиваний: 145
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение Andrew313 » 06 май 2006, 12:11

Предлагаю решение проблемы по Гордию (т.н. "Гордиева узла" ) :D .
Снять липольки, соединить из них две последовательно и получить ~7.2v х5700мА. Стандартные сервы робота должны такое напряжение выдержать, - я где-то вычитал, что электронная начинка футаб должна держать до 12в. Примитивное зарядное устройство для литиевых аккумуляторов из двух транзисторов и кренки решает проблему зарядки. Отсутствие эффекта памяти позволяет добивать заряд по мере возможности, а не дожидаться, когда робот помрет от истощения  :shock: . Главное - не допустить разряда ниже 3.0в на банку (это ВАЖНО).

Кстати, Сергей! Где водятся такие аккумуляторчики и почем? Я парочкой с удовольствием разжился бы, выбросив из своего монстрика весь металгидрид.
Аватара пользователя
Andrew313

Сообщения: 54
Зарегистрирован: 10 фев 2005, 19:53
Откуда: Питер

Сообщение setar » 10 май 2006, 11:03

Andrew313 писал(а):Кстати, Сергей! Где водятся такие аккумуляторчики и почем? Я парочкой с удовольствием разжился бы, выбросив из своего монстрика весь металгидрид.

Это BBU (Battary Backup Unit) - батарейка хранения кеша данных в серьёзных внешних многодисковых массивах, на случай экстренного отключения питания.
В силу их брендовости - не самое хорошее место для их добычи, стоимость этого модуля порядка 300$
На рынке я думаю эти или аналогичные элементы найти на порядок дешевле можно.
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение lebaon » 10 май 2006, 17:30

сетар, а ты случайно не датацентр админишь :wink:   :?:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение setar » 11 май 2006, 09:53

lebaon писал(а):сетар, а ты случайно не датацентр админишь :wink:   :?:

я их продаю пачками  :D
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
