Ой, точно. Ну тогда я ваще не понял проблемы.
Вот тут я описывал как это делать, тока я все фотки потер
forum11/topic10338.html

Несколько таких плат валяется дома

У таких "диодов" фигово то, что ток растет с температурой.
Правильнее все же его током питать, а не напряжением.
И если уж напряжением, то резюк полезен...

Michael_K писал(а):Правильнее все же его током питать, а не напряжением.

Любая схема dc-dc преобразователя легко превращается в стаб. тока. Про резистор я и сказал - будет нелишним.

Ну может и не так уж легко для 30 ампер
Но вообще, да - я же и не спорю...

у меня 40W лазер (по эмиссии)
это 1.8V (максимум 2.2V) при 45А

про "превращение" источника напряжения в источник тока можно чуть подробнее?
а то я всю теорию подзабыл.
сейчас смотрю на такие вот девайсы
http://www.analogtechnologies.com/docum ... A3.5V1.pdf (320$) - специализированный источник тока, управляемый
http://www.ti.com/tool/lm3433sq-36aev (199$) - близкий по характеристикам драйвер LED

Добавлено спустя 20 минут 39 секунд:
возможно ещё эта платка подойдет http://www.ti.com/lit/ds/symlink/pth08t250w.pdf (эту даже фри сэмпл заказать можно)

setar писал(а):про "превращение" источника напряжения в источник тока можно чуть подробнее?

Проще сделать чем объяснить. Нужно на конкретном устройстве показывать. А если в общих словах, то:
Находим обратную связь регулятора (ведь любой регулятор смотрит что у него на выходе). В параллель ей ставим операционный усилитель в схеме диф. усилителя, который снимает сигнал с токового шунта. Обратную связь по напряжению не убираем, чтоб было ограничение напряжения при невозможности выставить нужный ток.
Например я так переделал несколько бп для светодиодов. А т.к. там ток особо точный не нужен, то операционник заменяется одним транзистором и резистором.

пока разбираюсь заказал фри сэмплов

от TI? одобрили уже ? можно подробностей по заказу ?) а то я хочу у них для аудио кучку заказать... на бесплатную почту они точно не ведутся

да, это TI

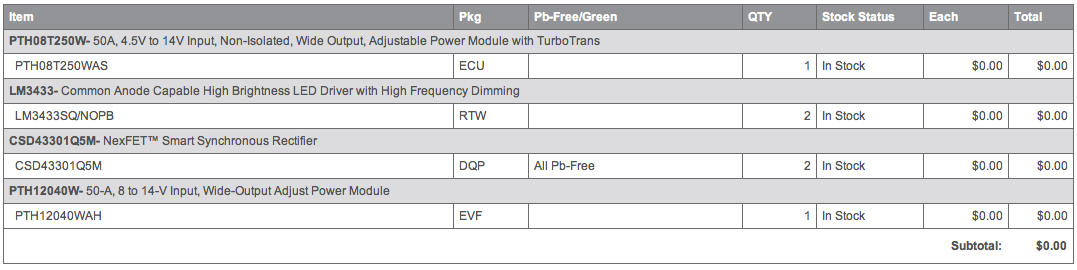

Там особенно подробностей и нету: накидал в корзину деталек по иконке "free sample"
их в корзину лезет не больше 5 наименований.
по некоторым можно выбрать количество больше 1, что и сделал не особо наглея.
дальше нажал чекаут, заполнил куда.

главное ответить что НЕ для войны и с условиями согласен.
самый сложный вопрос "Please provide a justification for ordering these samples:"
первый раз мое сообщение было отвергнуто, второй раз прошло приклеенным к первому.
то ли реакция на слова стоит, то ли на длинну сообщения.
я написал так: Engineering sample to creation of own reference design power subsystem.,creating a prototype power module

пока ожидает утверждения.

спс за инфу, я для семплов на домене универа заведу себе мыло ) чтоб не придирались к бесплатному мылу.

одобрили, выслали, почти без граблей
не заметил что web форма съела номер квартиры доставки ,
но вроде федекс разрешает уточнять адрес доставки (как раз номер квартиры в примере что можно добавить/уточнить) адресату (а вот смену адресата может делать только отправитель, что логично)

ммм, мне федэкс звонит, и мы договариваемся где я заберу )

мыло то было не с бесплатного сервака ?

относительно
гугл мыло setar@roboforum.ru
причем организация trinity JSC
нормально прокатило - написал системные интеграторы, видимо сайт глянули.

ну и адрес домашний

Я источник тока в 30А сделал из компьютерного БП. Как Dmitry__ советовал, покурил бы даташит на микросхему - и прицепился на обратную связь.

да вот не силен я в схемотехнике, суть понимаю но как обычно маленький нюансик может все медным тазом накрыть ...

Дима (Dmitry__), а чем бы полезным тебя заинтересовать чтобы подкинуть несколько "пациентов" на "почерепить" ?
есть отличный серверный БП (даже несколько), есть гора мамок горелых, есть вот платка из первого поста ...

Понимаю что личное время всегда гораздо дороже всяких полезностей которые можно получить, но все же
