Обратноходовый DС-DC преобразователь

Сообщение setar » 23 мар 2006, 12:57

насколько я понимаю, для повышения напряжения наиболее часто применяют обратноходовый импульсный преобразователь.

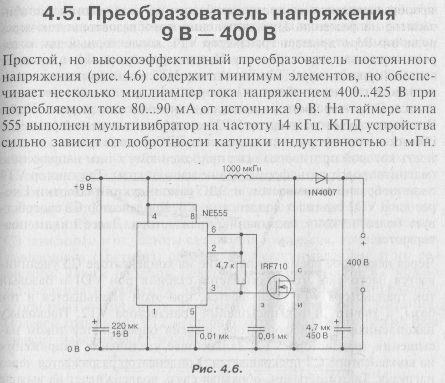

ниже размещена схема из наиболее простых найденых мною.

Но появился вопрос - как расчитать параметры схемы , если требуется меньшее напряжение, например 12в ?
(я так понимаю нужно менять частоту, скважность генератора и индуктивность катушки)
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 9251
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение EdGull » 23 мар 2006, 13:03

Все намного проще.
1. Читаем даташит
2. расчитываем номиналы.
3. радуемся жизни 8-)
Вложения
MC34063A таблица расчета номиналов.rar
(11.22 КиБ) Скачиваний: 225
mc33063-34063.pdf
(200.02 КиБ) Скачиваний: 219
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение avr123.nm.ru » 23 мар 2006, 13:12

Еще я советую в курсе скачать АпНоуты  -  в данном случае это

AN920 от OnSemi  - там много схем и расчеты есть.

======

А супер-пупер - это зайти на Linear.com - выбрать там что надо и заказать бесплатные образцы, а пока они идут подготовить плату и все остальное.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Сообщение setar » 23 мар 2006, 13:13

Идея какая в схеме что я указал выше:
съэкономить на микросхеме.
то есть в качестве генератора сигнала используем микроконтроллер,
а обвязкой индуктивность, диод, ключ ну и накопительный конденсатор.
Аватара пользователя
setar
Site Admin

Сообщения: 9251
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение EdGull » 23 мар 2006, 13:40

34063 стоит 6р. http://www.promelec.ru/shop/search?keyw ... d=&x=0&y=0
может всетаки небудем экономить?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение setar » 23 мар 2006, 14:07

EdGull писал(а):34063 стоит 6р. http://www.promelec.ru/shop/search?keyw ... d=&x=0&y=0
может всетаки небудем экономить?

экономия планировалась не на деньгах а на месте для микросхемы дополнительной
Аватара пользователя
setar
Site Admin

Сообщения: 9251
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение yozik0ff » 23 мар 2006, 14:33

EdGull писал(а):Все намного проще.
1. Читаем даташит
2. расчитываем номиналы.
3. радуемся жизни 8-)

Как и насколько дроссель мотать? :cry:
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Сообщение EdGull » 23 мар 2006, 14:54

setar писал(а):может все таки небудем экономить?
экономия планировалась не на деньгах а на месте для микросхемы дополнительной

микросхема размером 5х5мм с внутренним силовым транзистором на 1А
меньше при вашем батенька внешнем силовом транзисоре никак неполучится.
Последний раз редактировалось EdGull 23 мар 2006, 15:04, всего редактировалось 1 раз.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение EdGull » 23 мар 2006, 14:56

yozik0ff писал(а):
EdGull писал(а):Все намного проще.
1. Читаем даташит
2. расчитываем номиналы.
3. радуемся жизни 8-)

Как и насколько дроссель мотать? :cry:

по поводу на сколько, а кто файл расчета будет смотреть?
можно взять какое нибудь ферритовое колечко и намотать сколько не жалко провода не тоньше ну допустим 0.5мм
хотя я лично ставлю SMD, они в районе 10р. должны стоить.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение yozik0ff » 23 мар 2006, 16:03

EdGull писал(а):можно взять какое нибудь ферритовое колечко и намотать сколько не жалко провода не тоньше ну допустим 0.5мм
хотя я лично ставлю SMD, они в районе 10р. должны стоить.

Ферритовое колечко, 12 рупликоф стоит :) так я не стеснен в финансах, буду матать на феррите.
по существу - безразницы какой будет дроссель?
Аватара пользователя
yozik0ff

Сообщения: 440
Зарегистрирован: 28 авг 2005, 08:30
Откуда: деревня - Тюмения
прог. языки: с++

Сообщение EdGull » 23 мар 2006, 16:18

плюс-минус километр подойдет, если не будет больших нагрузок
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение setar » 24 мар 2006, 12:05

EdGull писал(а):микросхема размером 5х5мм с внутренним силовым транзистором на 1А
меньше при вашем батенька внешнем силовом транзисоре никак неполучится.

Убедили ! :)
внутренний силовой транзистор я не учёл,
да ещё по уму нужно кроме ноги на генератор ещё ногу через делитель на компаратор вешать.
Аватара пользователя
setar
Site Admin

Сообщения: 9251
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение EdGull » 24 мар 2006, 12:49

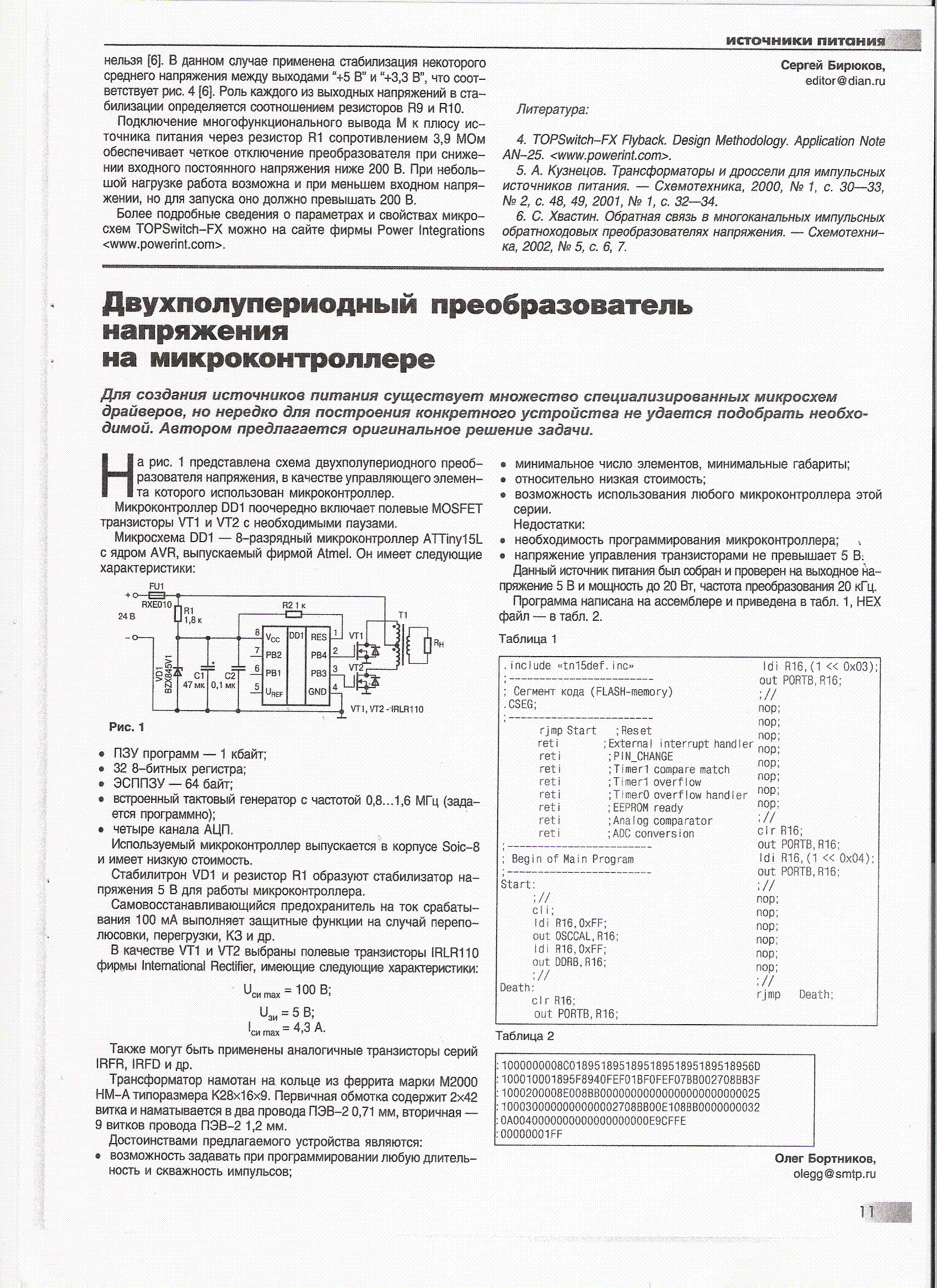

Вот еще схемка для общего развития.
Вложения
DC-DC AVR.GIF
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович
