Re: Arduino сбор идей по доработке платы

Сообщение =DeaD= » 22 июн 2012, 16:33

Вот еще идейка - надо на этой платке разъемы для LCD от сименса и пищалку - и сделать несколько примеров программок - тетрис, стрелялка, пинг-понг, волк и яйца и т.п. :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Arduino сбор идей по доработке платы

Сообщение Myp » 22 июн 2012, 18:00

ардуино про китайскую все видели? очень мелкая, плоская и сбоку в ряд разъём угловой впаивается.
так вот, взять подобный плоский смд разъём и стыковать их паровозиком с нужными платами.
в письме высылать 3-4 платы, базовая + дисплейная + сенсорная.

разъём usb текстолитовый отличная идея, можно прям в комп тыкать в морду, а можно стандартным шнуром USB папа-мама соединять если плата стоит в устройстве.

а вобще всё уже придумано давно
есть ардуины гибкие, в виде ленты.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino сбор идей по доработке платы

Сообщение avr123.nm.ru » 22 июн 2012, 19:58

Можно все выводы наны вывести на одну сторону на край платы плоскими контактами как на платах ПК. только шаг 2,54 мм сделать. На ней будет все для обучения. А при необходимости усложнения конструкции, такую Arduino nano можно будет краем вставить в безпаячную макетку через краевой слот типа SL-26 на нужное число контактов. Главное без пайки и надежно. Использовать контакты только с одной стороны платы.
Вложения

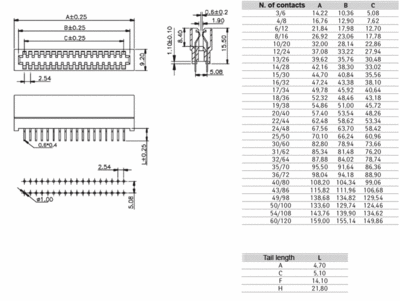

плата в край.jpg

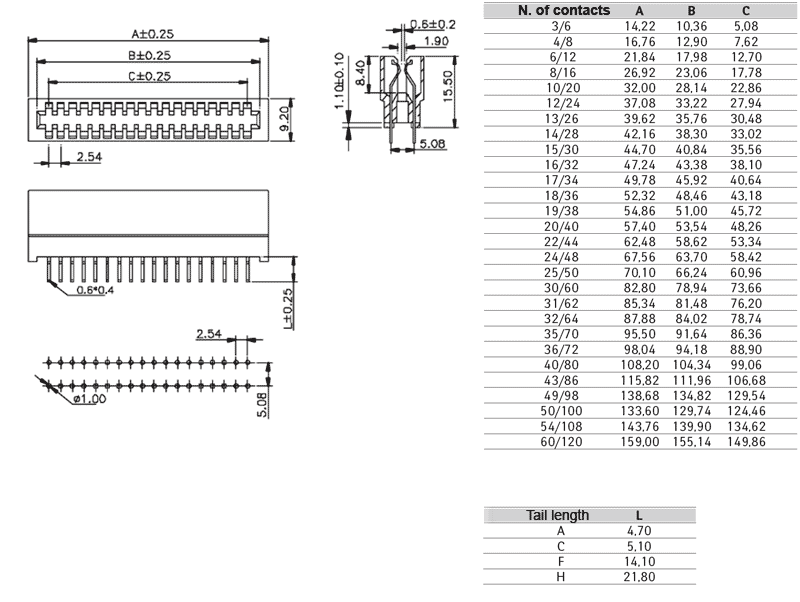

Слот SL-26.gif
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Arduino сбор идей по доработке платы

Сообщение elmot » 22 июн 2012, 20:06

тогда можно и второй край шлейфом
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: Arduino сбор идей по доработке платы

Сообщение avr123.nm.ru » 22 июн 2012, 20:22

Да громоздко уже. бардачище будет на плате :D Ученикам это лишнее наверно.

Кстати краевые контакты можно снабдить отверстиями и кто захочет просто впаяет гребенку PLS40-R угловую или даже прямую чтоб втыкать в беспаячную макетку.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Arduino сбор идей по доработке платы

Сообщение dccharacter » 22 июн 2012, 20:23

avr123.nm.ru писал(а):Да громоздко уже. бардачище будет на плате :D Ученикам это лишнее наверно.

Кстати краевые контакты можно снабдить отверстиями и кто захочет просто впаяет гребенку PLS40-R угловую или даже прямую чтоб втыкать в беспаячную макетку.
Да, так dangerousprototypes сделали евалборд для пика. Неплохо.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4870
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Arduino сбор идей по доработке платы

Сообщение avr123.nm.ru » 22 июн 2012, 20:33

Интересная штука - http://dangerousprototypes.com/

Вот у краевых отверстий можно сделать длинные контакты. С незапаяной гребенкой штырей можно в краевой слот выткать плату.
Вложения

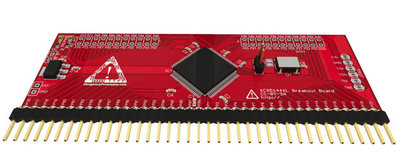

dangerousprototypes.com макетка SIP XC95144XL_BB_or1.jpg
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Arduino сбор идей по доработке платы

Сообщение cjA » 05 июл 2012, 16:24

наверное лучьше SD слоты делать? ISP протокол там уже есть, ну и как нить так?
(стока много дырок как-то и вправду не охота, запутаешся)
cjA

Сообщения: 468
Зарегистрирован: 19 мар 2010, 20:11

Re: Arduino сбор идей по доработке платы

Сообщение Myp » 05 июл 2012, 17:25

а в sd слот обычный текстолит влазит?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Arduino сбор идей по доработке платы

Сообщение avr123.nm.ru » 13 июл 2012, 04:25

Наверняка да. но хлипкие они ИМХО
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Arduino сбор идей по доработке платы

Сообщение avr123.nm.ru » 09 авг 2012, 19:15

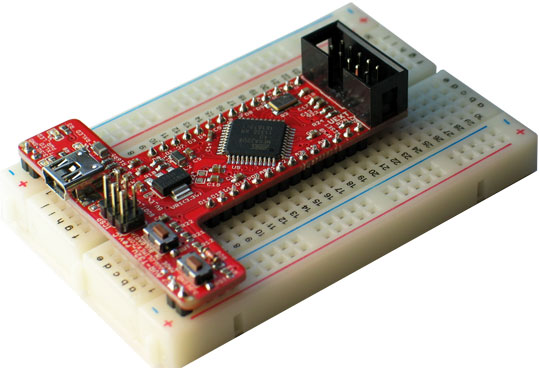

вот идея неплохая ИМХО - AVR-T32U4 ARDUINO LEONARDO - только я бы убрал разъем на 10 пинов так как в переди есть стандартный ISP-6. https://www.olimex.com/dev/avr-t32u4.html
