ENC28J60 Ethernet LAN Network Module

Сообщение bondik » 18 фев 2012, 12:22

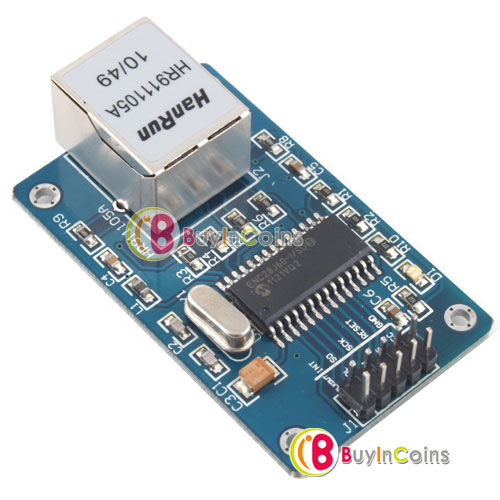

Сообственно приобрел такой модуль http://www.buyincoins.com/details/new-enc28j60-ethernet-lan-network-module-schematic-for-arduino-51-avr-lpc-stm32-product-9026.html

Микросхема enc28j60-i/so, HanRun HR911105А . Общается с МК посредством SPI. Есть небольшой минус работает от 3V. Нужно делать сопряжение лог. уровней. Цена $6.63.
Помогите пожалуйста разобраться с пинами, что то их слишком много.


Мои соображения:
1) SI - MOSI
2) SO - MISO
3) SCK - SCLK
4) CS - CS
------------------ SPI закончилось
5) VCC - +3.3 V
6) GND - GND
7) RESET - подтянуть через резюк к GND ???
8 ) CLKBUT - ???
9) INT - линия прерывания по событию???
10) WOL - ???

Даташита не нашел,нашел лишь её на сайте производителя http://www.lcsoft.net/ (Opera не открывает ссылки)

Добавлено спустя 3 минуты 26 секунд:
Нашел схему готовую устройства на enc28j60 , правильно ли что за место соряжения всех линий SPI можно просто на MOSI поставить резюк на 270 ом?
bondik

Сообщения: 26
Зарегистрирован: 14 апр 2010, 20:57

Re: ENC28J60 Ethernet LAN Network Module

Сообщение Madf » 18 фев 2012, 12:41

Плохо искали, информации куча (пример включения):
http://www.rlocman.ru/i/File/2009/05/12/1.pdf
http://www.rlocman.ru/shem/schematics.html?di=55059

Что касаемо сайта китайцев - уж, он нерабочий и информации нет.
Madf

Сообщения: 2140
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: ENC28J60 Ethernet LAN Network Module

Сообщение RootAdmin » 18 фев 2012, 22:09

ДиХальт о такой микросхеме все-все разжевал с примерами программ. Да и готовые библиотеки видел для контроллеров.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: ENC28J60 Ethernet LAN Network Module

Сообщение avr123.nm.ru » 19 фев 2012, 00:10

популярная микруха. в поиске добавить слово arduino 8)
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8
