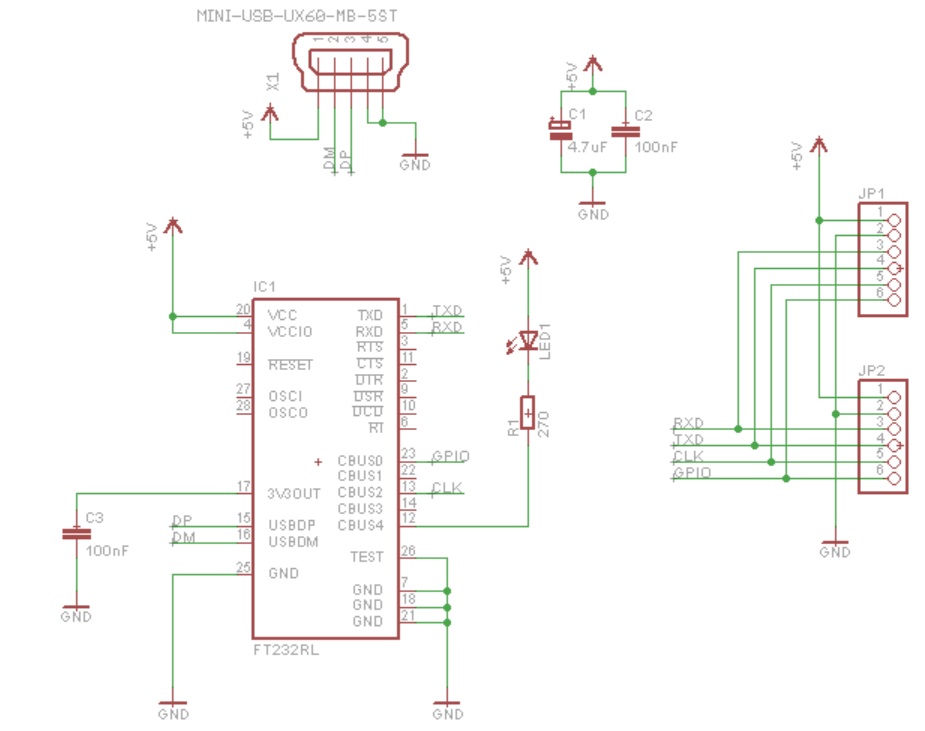

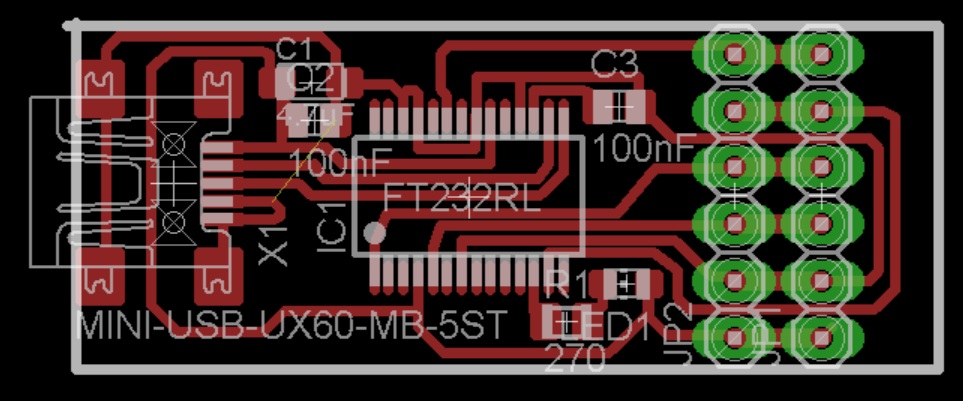

Может кому пригодиться простенький USB-UART переходник на FT232RL. Плата односторонняя, при некотором навыке и наличии необходимых компонентов минут за сорок от и до изготавливается.
Распиновка:
-+5V
-GND
-Rx
-Tx
-CLK
-GPIO
Зачем последние два - не знаю. Просто тогда почему-то показалось хорошей идеей. Никогда сам не использовал.
Светодиод один единственный - на любую активность.
 |
roboforum.ruТехнический форум по робототехнике. |
|
|
USB-UART переходник
Сообщений: 32
• Страница 1 из 3 • 1, 2, 3
USB-UART переходник
dccharacter » 29 сен 2011, 22:32
- Вложения
-
USB-UART.rar- (55.38 КиБ) Скачиваний: 0
-
-
-
dccharacter - Сообщения: 4995
- Зарегистрирован: 10 дек 2010, 13:16
- Откуда: Красногорск МО
- прог. языки: C, Python, wiring/processing
- ФИО: Андрей
| Реклама | ||||
|
|
|
|||
 |
||||
Re: USB-UART переходник
avr123.nm.ru » 29 сен 2011, 23:17
Лучше делать распиновку разъема по какой-то популярной платформе. Например Arduino pro. и гнездо PBS-6 - в него и проводки можно воткнуть и гребенку PLS.

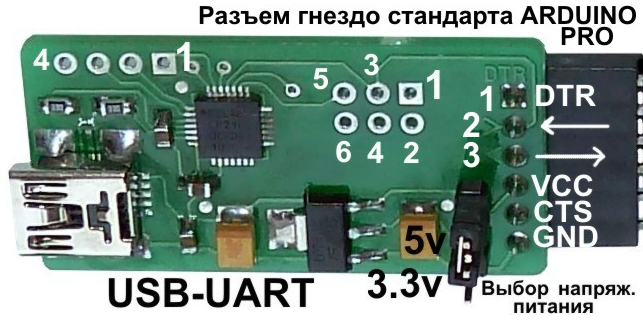

Вот недорогой универсальный переходник usb-uart адаптер от Семенов Михаил на чипе cp2102 совместим по разъему с Arduino http://mkpochtoi.narod.ru/price.htm
-
Вот недорогой универсальный переходник usb-uart адаптер от Семенов Михаил на чипе cp2102 совместим по разъему с Arduino http://mkpochtoi.narod.ru/price.htm
-
- Вложения
-
Последний раз редактировалось avr123.nm.ru 09 фев 2012, 11:51, всего редактировалось 3 раз(а).
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
- Предупреждения: -8
Re: USB-UART переходник
dccharacter » 30 сен 2011, 01:23
Да, проект есть - можно что угодно нагородить

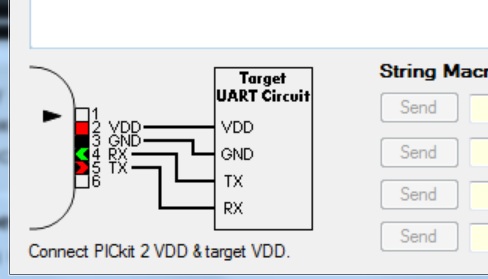

Мне кажется тут очень важно для не-джедаев то, что плата односторонняя. А пинаут у меня исторически такой сложился - см. картинку, думаю все сразу станет понятно.
Добавлено спустя 8 минут 57 секунд:

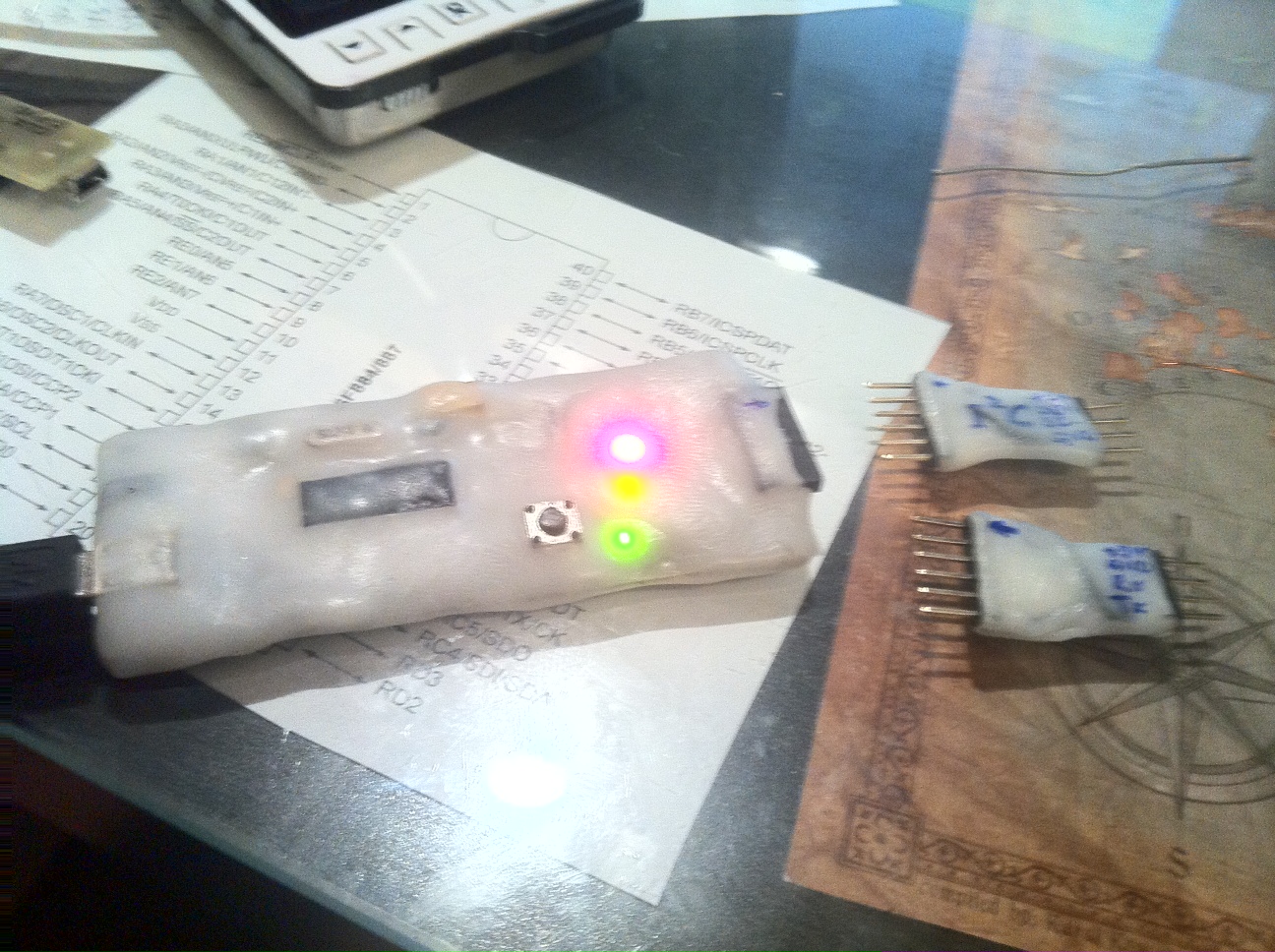

А еще у меня такая штучка есть - самодельный PKSA с переходниками 6pin->4pin для UART и I2C, с ними использую обычные 4-х проводные кабели цветные. Когда что надо - тыц тыц тыц и собрался тестовый/отладочный стенд... Софт только у PKSA частично убогий. Не может сидеть и тихонечко слушать шины. Ему активное участие надо принимать в процессе.
Мне кажется тут очень важно для не-джедаев то, что плата односторонняя. А пинаут у меня исторически такой сложился - см. картинку, думаю все сразу станет понятно.Добавлено спустя 8 минут 57 секунд:
А еще у меня такая штучка есть - самодельный PKSA с переходниками 6pin->4pin для UART и I2C, с ними использую обычные 4-х проводные кабели цветные. Когда что надо - тыц тыц тыц и собрался тестовый/отладочный стенд... Софт только у PKSA частично убогий. Не может сидеть и тихонечко слушать шины. Ему активное участие надо принимать в процессе.
-
dccharacter - Сообщения: 4995
- Зарегистрирован: 10 дек 2010, 13:16
- Откуда: Красногорск МО
- прог. языки: C, Python, wiring/processing
- ФИО: Андрей
Re: USB-UART переходник
=DeaD= » 30 сен 2011, 07:54
DTR надо вывести, чтобы RESET дергать программно перед заливкой в бутлоадер прошивки, как в Ардуино.
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: USB-UART переходник
rig » 30 сен 2011, 14:11
отмечусь $4.18
USB 2.0 to UART TTL 6 Pin COM Module Converter CP2102
с магазина регулярно покупаю безделушки, доставка 3-4 недели, бесплатно.
USB 2.0 to UART TTL 6 Pin COM Module Converter CP2102
с магазина регулярно покупаю безделушки, доставка 3-4 недели, бесплатно.
-
rig - Сообщения: 1437
- Зарегистрирован: 03 авг 2007, 19:43
- Откуда: Екатеринбург
- прог. языки: Си, асм со словарем
| Реклама | ||||
|
|
|
|||
|
||||
Re: USB-UART переходник
avr123.nm.ru » 30 сен 2011, 22:53
Обратите внимание! CP2102 запаян так же как у Семенова Михаила в USB UART адаптере - площадки значительны выходят за пределы корпуса и излишкам припоя есть куда выйти. http://www.buyincoins.com/details/usb-2 ... -4022.html
-
avr123.nm.ru - отсылающий читать курс
- Сообщения: 14195
- Зарегистрирован: 06 ноя 2005, 04:18
- Откуда: Москва
- Предупреждения: -8
Re: USB-UART переходник
dccharacter » 03 янв 2012, 18:12
Ребят, вроде как учел ваши замечания и хочу заказать платы на производстве под USB-UART переходник, поругайте ПЛЗ схему в аттаче.
Фичи:
- выбираемое джампером напряжение на внешнюю схему - 5 и 3,3В (до 50мА)
- Выведен сброс - RTS (почему-то в ардуино-про написано, что можно и RTS и DTR - я так понял, что они одинаково сбрасывают внешнюю схему, а RTS+CTS используется в некоторых программаторах на FT232RL)
- отдельные светики на RX и TX
- выведены две настраиваемых ноги на внешний разъем - можно использовать в кач-ве GPIO, CLK и т.д.
Пока разводить даже не пытался
Фичи:
- выбираемое джампером напряжение на внешнюю схему - 5 и 3,3В (до 50мА)
- Выведен сброс - RTS (почему-то в ардуино-про написано, что можно и RTS и DTR - я так понял, что они одинаково сбрасывают внешнюю схему, а RTS+CTS используется в некоторых программаторах на FT232RL)
- отдельные светики на RX и TX
- выведены две настраиваемых ноги на внешний разъем - можно использовать в кач-ве GPIO, CLK и т.д.
Пока разводить даже не пытался
- Вложения
-
USB-UART-v2.pdf- (15.82 КиБ) Скачиваний: 0
-
dccharacter - Сообщения: 4995
- Зарегистрирован: 10 дек 2010, 13:16
- Откуда: Красногорск МО
- прог. языки: C, Python, wiring/processing
- ФИО: Андрей
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: USB-UART переходник
dccharacter » 03 янв 2012, 20:58
CP2102-GMR - 61.20р
FT232R - 99.9р
А первый только с 3,3В уартом умеет работать, судя по даташиту...
FT232R - 99.9р
А первый только с 3,3В уартом умеет работать, судя по даташиту...
-
dccharacter - Сообщения: 4995
- Зарегистрирован: 10 дек 2010, 13:16
- Откуда: Красногорск МО
- прог. языки: C, Python, wiring/processing
- ФИО: Андрей
Re: USB-UART переходник
=DeaD= » 03 янв 2012, 21:18
Это сравнение оптовой цены на FT232RL с розничной на CP2102?
Откуда цифры? Розничную такую на FT232RL я не нашел нигде с ходу через efind.ru, а вот оптовая на CP2102 есть и 47.2руб в Промэлектронике.
Откуда цифры? Розничную такую на FT232RL я не нашел нигде с ходу через efind.ru, а вот оптовая на CP2102 есть и 47.2руб в Промэлектронике.
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
-
dccharacter - Сообщения: 4995
- Зарегистрирован: 10 дек 2010, 13:16
- Откуда: Красногорск МО
- прог. языки: C, Python, wiring/processing
- ФИО: Андрей
Re: USB-UART переходник
=DeaD= » 03 янв 2012, 21:35
Это розница, кто USB-UART делает по 1 штуке?
от 26шт CP2102 уже за 44.2руб идёт.
Разница в 2.26 раза по цене.
Добавлено спустя 1 минуту 2 секунды:
Кстати, я наверное скоро буду заказывать партию USB-UART новой версии отдельно, а то что-то их раскупают быстрее контроллеров
Могу туда нужные тебе плюшки добавить в разумных пределах само собой. Делать буду на CP2102.
от 26шт CP2102 уже за 44.2руб идёт.
Разница в 2.26 раза по цене.
Добавлено спустя 1 минуту 2 секунды:
Кстати, я наверное скоро буду заказывать партию USB-UART новой версии отдельно, а то что-то их раскупают быстрее контроллеров
Могу туда нужные тебе плюшки добавить в разумных пределах само собой. Делать буду на CP2102.
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: USB-UART переходник
dccharacter » 03 янв 2012, 22:08
Давай! 3,5 / 5В можно сделать выбор (мож я криво даташит читаю?)?
-
dccharacter - Сообщения: 4995
- Зарегистрирован: 10 дек 2010, 13:16
- Откуда: Красногорск МО
- прог. языки: C, Python, wiring/processing
- ФИО: Андрей
Re: USB-UART переходник
=DeaD= » 03 янв 2012, 22:12
Можно поставить пару транзисторов вроде, как в I2C-конвертере уровней.
-
=DeaD= - Сообщения: 24218
- Зарегистрирован: 06 окт 2004, 18:01
- Откуда: Ебург
- прог. языки: C++ / PHP / 1C
- ФИО: Антон Ботов
Re: USB-UART переходник
dccharacter » 03 янв 2012, 23:11
Сложно же будет - их же еще как-то переключать надо... Два джампера ставить?
-
dccharacter - Сообщения: 4995
- Зарегистрирован: 10 дек 2010, 13:16
- Откуда: Красногорск МО
- прог. языки: C, Python, wiring/processing
- ФИО: Андрей
