**=DeaD=** » 03 янв 2012, 23:17

Проще 2 выхода сделать, в смысле 8 дырок под штыри - надо запаиваешь на 3.3В гребенку, не надо - запаиваешь на 5.0В

**dccharacter** » 03 янв 2012, 23:39

Дык это инструмент каждодневный - где-то надо 5В, где-то 3В... Не, не пойдет. Да ладно, я разведу на ФТ-шке, закажу платы - 300 руб получится за платы. Один себе сделаю, а другие пусть валяются.

Если платы хорошие получатся - выложу проект, а остатки отдам/продам.

Народ, покомментируйте по распиновке выходов? Удобно, нет?

**Michael_K** » 03 янв 2012, 23:58

dccharacter писал(а):Народ, покомментируйте по распиновке выходов? Удобно, нет?

Сделайте под AVRISP разъем, тогда можно будет использовать и как программатор.

**Duhas** » 04 янв 2012, 00:09

меня смущает подача питания на PWREN с 3V3 стаба встроенного... первый последним не управляет случаем?

**dccharacter** » 04 янв 2012, 00:31

Почитал, его можно убрать (резистор). Эти сигналы (SLEEP/PWREN) служат для сигнала внешней схеме перейти в режим сохранения энергии при уходе устройства в саспенд. Смутила просто схема референсная (стр. 26 даташита)

**Duhas** » 04 янв 2012, 11:11

а ну тогда все ок вроде..

**dccharacter** » 04 янв 2012, 14:06

я его в итоге вывел на отдельный пин, как GPIO с Pull Up

Добавлено спустя 4 минуты 42 секунды:
Жалко =DeaD= сервис pcb4u остановил, там такая красивая визуализация была!

**dccharacter** » 05 фев 2012, 16:43

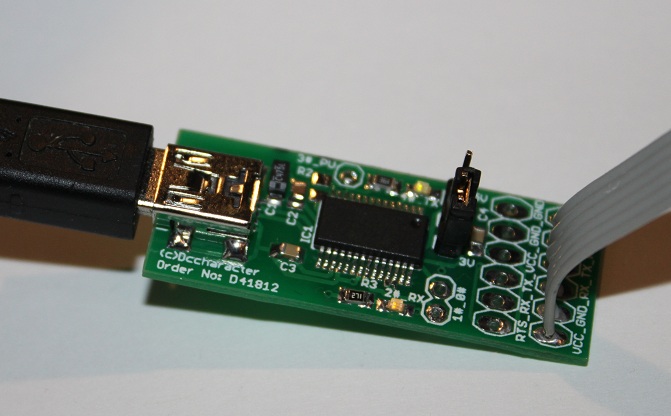

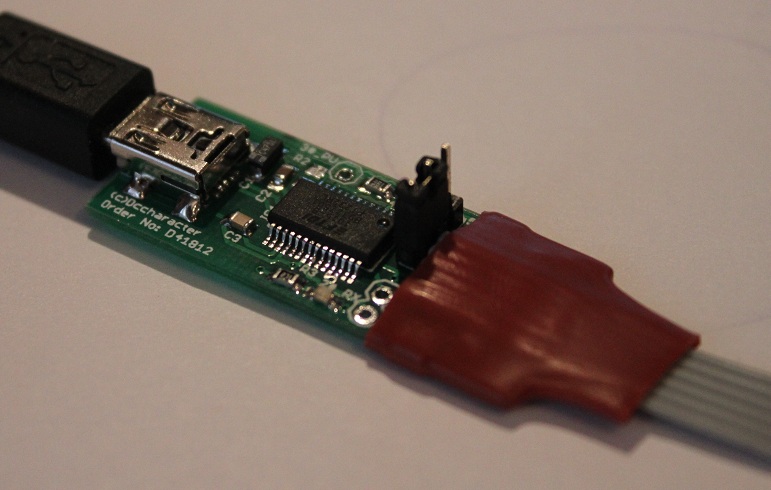

Получил сегодня платки, распаял себе новый переходничок.

Как уже писал, фичи:

- выбираемое джампером напряжение на внешнюю схему - 5 и 3,3В (до 50мА)
- Выведен сброс - RTS (почему-то в ардуино-про написано, что можно и RTS и DTR - я так понял, что они одинаково сбрасывают внешнюю схему, а RTS+CTS используется в некоторых программаторах на FT232RL)
- отдельные светики на RX и TX
- выведены три (одна из них с пулл-ап) настраиваемых ноги на внешний разъем - можно использовать в кач-ве GPIO, CLK и т.д.

**SkyStorm** » 05 фев 2012, 16:45

А чем тебе SFEшные не нравятся?

**dccharacter** » 05 фев 2012, 16:49

Тем, что у меня их нет (:) и у них нельзя выбрать напряжение рабочее. А мне частенько бывает надо то с 3,3, то с 5В поработать.

Добавлено спустя 1 минуту 32 секунды:
П.С. - две распиновки выходного разъема. Одна у меня исторически сложилась, вторая - под Arduino Pro

**SkyStorm** » 05 фев 2012, 23:51

Просто можно было взять Eagle файлы у них с сайта и сделать самому.
Но уже работа сделана, так что поздняк метаться.
На них питание выбирается запаиваемым джампером, менее удобно конечно чем нормальным, зато места меньше занимает.

**Duhas** » 05 фев 2012, 23:57

а чем так важно минмум места на усб-уарте?!

ну я то дурак и ЛУТом меньшие платки делал.. но таки зачем ?

**SkyStorm** » 06 фев 2012, 00:04

Порсто у меня всякого барахла вагон, и чем меньше это занимает место тем лучше.
Вот например по фотографии мне кажется что два SFEшных будут по размеру как тот что сделан.
Вот у меня лежат и 3х и 5и волтовые и не парюсь.
У меня дите малое, поэтому ЛУТ и вся химия в доме под запретом.

**dccharacter** » 06 фев 2012, 00:15

Ну ё-маё, место! Ладно DeaD вон придрался к стоимости микрухи :-)

Штоб понять, сколько оно места занимает, посмотри на черный коннектор слева - это разъем мини-юсб. Уж если ты из-за размера ЭТОГО паришься, то тебе надо вот такое брать - меньше уже не сделаешь! http://www.sparkfun.com/products/9717

Добавлено спустя 2 минуты 28 секунд:
Кстати, долго сегодня промаялся, не мог залить скетч в ордуино нано. Пока не пришла светлая мысль посмотреть в схему и увидеть, что ресет атмеги от сп1201 развязан кондером :-)

)

**SkyStorm** » 06 фев 2012, 00:32

Нет, я совершенно не придираюсь! Ты ведь делал для себя, и так как тебе нужно.
Я рассказываю про свою позицию и как мне нужно.

А кабель мне не нравится, у меня USB кабель в рулетке, намного меньше места занимает вместе с мостом
