Камера от мобильника

Камера от мобильника

Сообщение Dunkan » 06 май 2007, 18:54

Есть старый Siemens C65. В нём стоит камера. Что с неё можно выжать?
У кого-нить вообще получалось использовать такие камеры, или все только вебки берут?
Аватара пользователя
Dunkan

Сообщения: 33
Зарегистрирован: 02 май 2007, 20:33
Откуда: Hamburg, Германия

Сообщение lebaon » 07 май 2007, 17:32

теоретически, использовать можно, а вот практически врядли  :evil:
была тут тема про это, но решили, что проще повеситься,
чем заставить ее работать :evil:
нужен даташит на камеру, тогда и скажем  :wink:
какой чип у этой камеры  :?:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение Dunkan » 12 май 2007, 00:04

есть даташит на мобильник С65. Только разобраться не могу...
Аватара пользователя
Dunkan

Сообщения: 33
Зарегистрирован: 02 май 2007, 20:33
Откуда: Hamburg, Германия

Сообщение kyc0k » 12 май 2007, 07:29

Только разобраться не могу...

Если дело в переводе, то вот попробуй translit.ru
пС мне помогло
Аватара пользователя
kyc0k

Сообщения: 109
Зарегистрирован: 25 фев 2007, 19:45
Откуда: Москва

Сообщение Dunkan » 12 май 2007, 14:52

kyc0k писал(а):
Только разобраться не могу...

Если дело в переводе, то вот попробуй translit.ru
пС мне помогло


а не translate.ru?
да нет, дело не в переводе, просто там столько всяких модулей, что фиг поймёшь, какой для чего.
Наверное, я оставлю пока эту камеру до лучших времён.
Аватара пользователя
Dunkan

Сообщения: 33
Зарегистрирован: 02 май 2007, 20:33
Откуда: Hamburg, Германия

Re: Камера от мобильника

Сообщение Integral » 14 июн 2007, 02:22

Dunkan писал(а):Есть старый Siemens C65. В нём стоит камера. Что с неё можно выжать?
У кого-нить вообще получалось использовать такие камеры, или все только вебки берут?

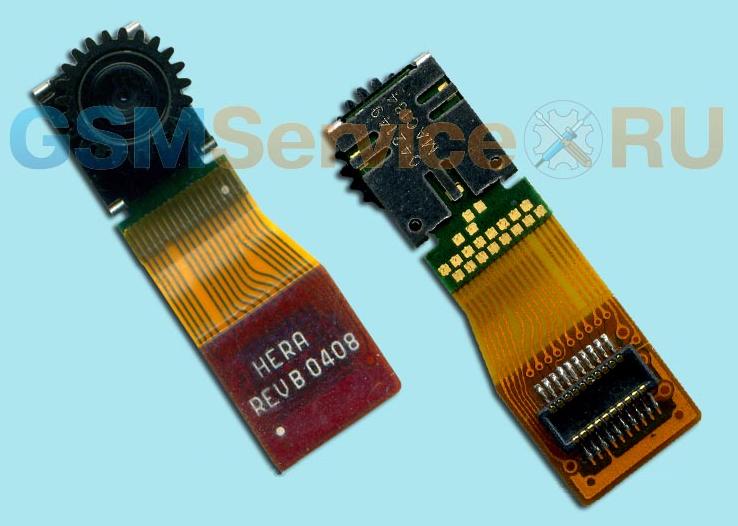

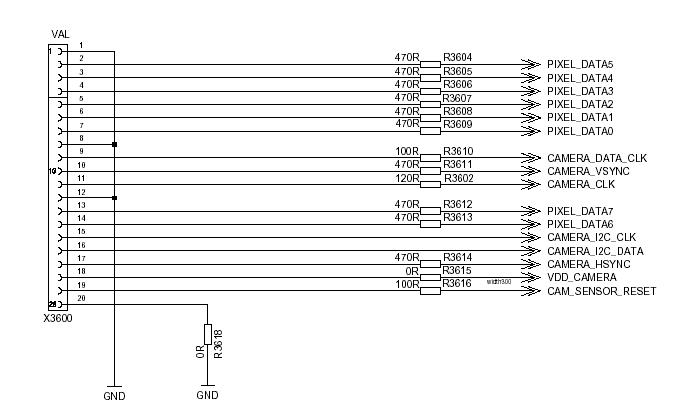

Даные передаються паралельно по 8 проводам(в нокиях последовательно по дифференциальной линии).
PIXEL_DATA0-PIXEL_DATA7 -- даные.
CAMERA_HSYNC -- cтрочный синхросигнал.
CAMERA_VSYNC -- кадровый синхроимпульс.
CAM_SENSOR_RESET -- ресет камери.
VDD_CAMERA -- питание камери.
CAMERA_DATA_CLK -- тактовый сигнал шины данных.
CAMERA_I2C_DATA/CAMERA_I2C_CLK -- подключение к шини I2C.
GND -- земля, общий провод, "-".

Если чтото будет не работать то возьми свой Siemens C65 и осцилограф и розберись как там синхроимпульси разные работают.
Вложения
Последний раз редактировалось Integral 14 июн 2007, 03:47, всего редактировалось 1 раз.
Integral

Сообщения: 15
Зарегистрирован: 13 июн 2007, 02:22
Откуда: Украина

Сообщение Integral » 14 июн 2007, 02:28

Dunkan дай пожалуйста ссилку на то место где ты скачал даташит на Siemens C65.
Integral

Сообщения: 15
Зарегистрирован: 13 июн 2007, 02:22
Откуда: Украина

Сообщение Dunkan » 19 июн 2007, 11:08

Integral писал(а):Dunkan дай пожалуйста ссилку на то место где ты скачал даташит на Siemens C65.


Тут
Аватара пользователя
Dunkan

Сообщения: 33
Зарегистрирован: 02 май 2007, 20:33
Откуда: Hamburg, Германия

Re: Камера от мобильника

Сообщение EdGull » 17 окт 2007, 20:33

всё уже давно своровано до нас (с) :D
http://o-d-v.nm.ru/tel_cam/index.htm
там не только по камерам от сименсов
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Камера от мобильника

Сообщение vvk74 » 03 дек 2009, 22:01

Интересно, практически у всех сенсоров входной тактовый сигнал PCLK порядка 10-20 МГц чем вобщем и определяется количество кадров в секунду, а вот если его порядка 10-20-30 кГц подавать (с соответствующим снижением быстродействия)будет камера работать или ерунда получится?
vvk74

Сообщения: 127
Зарегистрирован: 08 сен 2009, 20:13
Откуда: Екатеринбург

Re: Камера от мобильника

Сообщение contr » 03 дек 2009, 22:28

практически у всех сенсоров входной тактовый сигнал PCLK порядка 10-20 МГц чем вобщем и определяется количество кадров в секунду

Верх ограничен скоростью I2C шины, а низ нужно в dsh к сенсору смотреть, шина эту скорость не ограничивает. Можно ведь и по одному кадру считывать, скажем раз в час.
contr

Сообщения: 987
Зарегистрирован: 17 апр 2009, 15:09
Откуда: Rostov-Don
Предупреждения: -1

Re: Камера от мобильника

Сообщение vvk74 » 03 дек 2009, 22:37

А причем тут i2c? Он вроде как не участвует в передаче кадра.
vvk74

Сообщения: 127
Зарегистрирован: 08 сен 2009, 20:13
Откуда: Екатеринбург

Re: Камера от мобильника

Сообщение contr » 04 дек 2009, 00:48

Не понял сразу о каком из CLK идет речь. А шинка нужна вот зачем
TCM8210MD(A) control interface configuration is based on fast mode IIC bus. Register setting can be changed via IIC bus.

А в настройках помимо прочего имеется
• Frame rate setting (30fps, 15fps )
• * ALC mode setting ( area selection, speed selection,

Тактирование, судя по dsh по EXTCLK=6,5..27MHz

зы. dsh к камере С65 имеете? А то у мя аж две таких обнаружилось.
