Доброго времени суток!
Вот появилась идея сделать телеметрию. Хочу сделать что-то на подобии этого http://www.hobbyking.com/hobbyking/store/uh_viewItem.asp?idProduct=10343.
С софтом почти все понятно. Сам с электроникой в "отличных отношениях", но непонятна часть приёмника и передатчика, на чем можно организовать?
Может у кого какие идеи есть? Очень внимательно выслушаю!
Спасибо!

Телеметрию ЧЕГО? Какоие данные требуется получиать? Нужна ли передача данных на объект (каких)?

Может лучще за эти деньги купить мощный видео аудио передатчик с камерой и сделать или докупить OSD - вставка данных в видеосигнал. Кроме того я уверен что данные UART можно передавать на невысокой скорости через аудиоканал.

Телеметрия бортовых датчиков, без видео. Как понять: "Нужна ли передача данных на объект (каких)?"

Добавлено спустя 3 минуты 38 секунд:

avr123.nm.ru писал(а):Может лучще за эти деньги купить мощный видео аудио передатчик с камерой и сделать или докупить OSD - вставка данных в видеосигнал. Кроме того я уверен что данные UART можно передавать на невысокой скорости через аудиоканал.

Хмм... очень интересная идея с звуковым каналом!
А каким образом идет наложение изображения?

valba10 писал(а):Как понять: "Нужна ли передача данных на объект (каких)?"

Ну походу я понял... у вас что за модель?

vadinator писал(а):

valba10 писал(а):Как понять: "Нужна ли передача данных на объект (каких)?"

Ну походу я понял... у вас что за модель?

Крыло - 1,2м размах

Непонимание было из-за того, что вы не указали на то что уже есть... Вам нужен симплексный(односторонний) приём данных с датчиков на радиоуправляемом объекте....
Надеюсь не нужно объяснять, что частота канала телеметрии не должна быть равной частоте канала управления? Может дальше сами расскажете подробности?

valba10 писал(а): А каким образом идет наложение изображения?

youtube.com osd
гугл osd atmega8

http://www.viennawireless.org/balloon/h ... /index.php

http://www.elektronika.ba/695/video-ove ... mega8-osd/

Да, именно так. Управление у меня 35Mhz. Я думал организовать либо на 2,4Ghz, либо на 1,2Ghz я не уверен что будет очень просто, но попытаться стоит! датчиков будет около 6, передача данных будет односторонней.

Кстати, если есть видеопередатчик - телеметрию на нем можно делать не только в режиме osd, но и по принципу телетекста (в невидимых строках) - или своим кодированием, той же атмегой генерить и принимать (по SPI, на скорости к примеру 2 мбит/с передавать, будут десятки байт в строке, для вмешивания через коммутатор переключаются выход с камеры и выход MOSI, а на приемнике видеосигнал подается на компаратор и на MISO, такт свой, насчет синхронизации подумать надо), или в формате стандартного телетекста, для этого поискать спец. микросхемы.

Дык, ежу ж понятно - OSD нужно только, чтобы человек видел циферки на стандартном телевизоре.
Оно больше ни для чего нафиг не упало.

boez писал(а):Кстати, если есть видеопередатчик - телеметрию на нем можно делать не только в режиме osd, но и по принципу телетекста (в невидимых строках) - или своим кодированием, той же атмегой генерить и принимать (по SPI, на скорости к примеру 2 мбит/с передавать, будут десятки байт в строке, для вмешивания через коммутатор переключаются выход с камеры и выход MOSI, а на приемнике видеосигнал подается на компаратор и на MISO, такт свой, насчет синхронизации подумать надо), или в формате стандартного телетекста, для этого поискать спец. микросхемы.

А какие бывают микрухи для этих целей? Я хочу сделать чтото на подобии той телеметрии (ссылка вверху). Думал выводить это всё на лцд дисплей 20х4 строки, либо на какой нибудь 128х128 ч/б лцд.

valba10 писал(а): непонятна часть приёмника и передатчика, на чем можно организовать?

Как вариант, модули XBee Pro, заявленный радиус действия на открытом пространстве 1200 метров.

только не 2,4ггц, а 900мгц иксби и икс его знает какой гарантированный радиус будет с какими антенами и мощностью передатчика

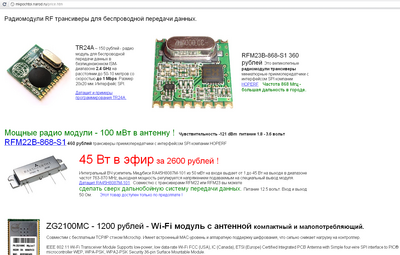

Вот недорогие радио модули и достаточно мощные, можно и до 40 Вт догнать

=
