Музыкальное MIDI устройство Monome = цифровой синт

Обсуждаем рождающиеся мысли и результаты экспериментов.

Музыкальное MIDI устройство Monome = цифровой синт

Сообщение mtbiker » 27 фев 2010, 18:26

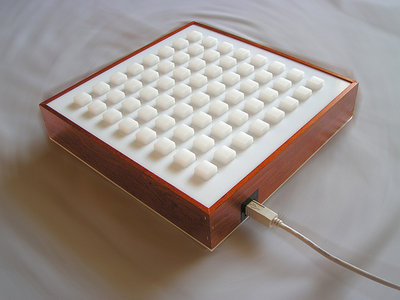

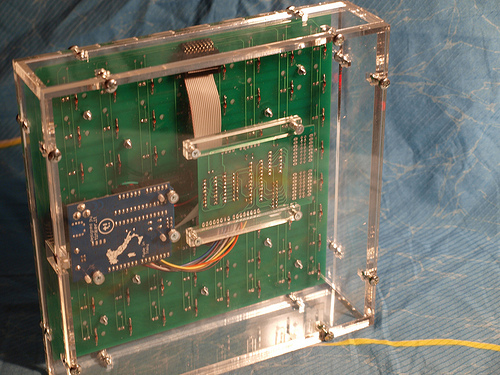

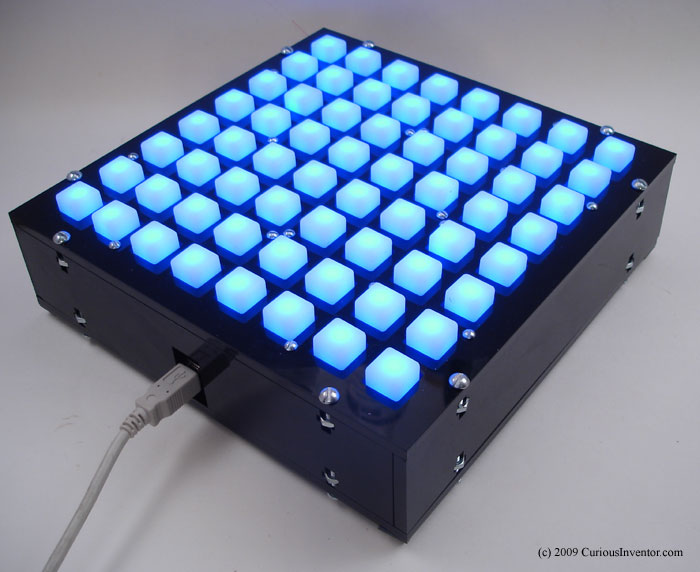

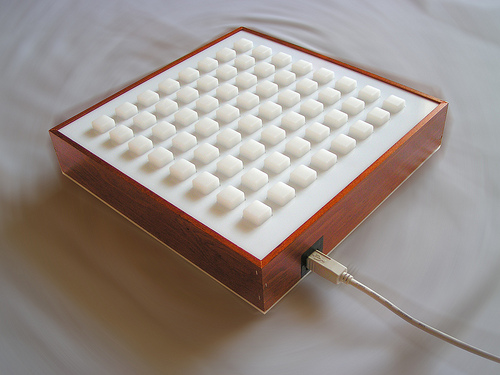

Есть вот такая клавиатура на 64 кнопки, сделана на основе ардуино
Есть идея создать собственный синтезатор в качестве клавиш использовать monome, но на данном этапе хотя бы сэмплы
Хочу прицепить к ней модуль с sd картой на котором бы располагалось 64 сэмпла для каждой кнопки
Может кто подскажет что-нить полезное ?

Cейчас девайс работает только в связке с компьютером, хочу чтобы был автономным

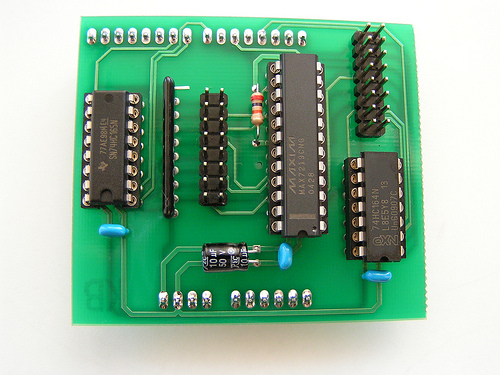

Логика

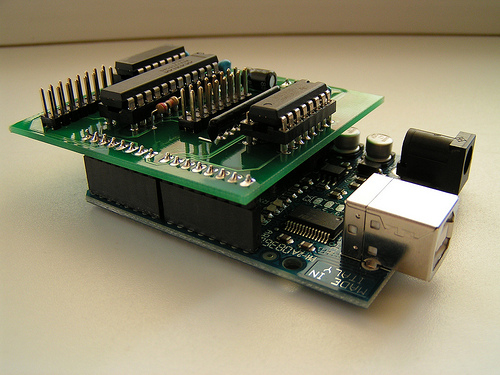

Логика + Ардуино

Последний раз редактировалось mtbiker 05 мар 2010, 19:29, всего редактировалось 1 раз.
mtbiker

Сообщения: 17
Зарегистрирован: 27 фев 2010, 17:26
Откуда: Москва

Re: Музыкальное MIDI устройство Monome.

Сообщение vadinator » 01 мар 2010, 15:27

Многое зависит от качества звука, можно вроде обычный MIDI-звуковой модуль к ардуино прикрутить... эмулируя MIDI-команды с помощью последовательного порта ардуинки http://www.arduino.cc/playground/Main/MIDILibrary
Возможно использовать другую ардуину, для генерации звука http://www.arduino.cc/playground/Main/I ... thHardware в разделе output...audio... или поискать простой синтезатор звука с управлением по rs232... многое определяется требованиями качества звука и суммой затрат :D
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: Музыкальное MIDI устройство Monome.

Сообщение mtbiker » 05 мар 2010, 19:27

vadinator спасибо за ответ! Читаю фак ардуиновский по звуку

Заинтересовал вот такой проект http://www.elby-designs.com/avrsynth/avrsyn-about.htm правда он монофонический и на ассемблере, и хочется самому в этот деле разобраться...
Думаю для начала можно что-нить и по проще

Но вообще нужен максимально хороший по качеству звука синт, с выводом звука на внешние колонки, для начала и пищалки сойдут! Средств готов потратить много, просто этот девайс хочу реально использовать как муз. оборудование, в принципе он сейчас так и исп.
mtbiker

Сообщения: 17
Зарегистрирован: 27 фев 2010, 17:26
Откуда: Москва

Re: Музыкальное MIDI устройство Monome = цифровой синт

Сообщение mtbiker » 10 мар 2010, 16:00

мдеее не густо с ответами

по поводу ардумно в качестве синта толком не могу найти ничего, плохо ищу видимо..
синт управляемый по рс-232 какой например ?
mtbiker

Сообщения: 17
Зарегистрирован: 27 фев 2010, 17:26
Откуда: Москва

Re: Музыкальное MIDI устройство Monome = цифровой синт

Сообщение vadinator » 10 мар 2010, 16:25

Ну в принципе, я только идеи подбросил... искать надо в инете, для вас мне кажется лучший вариант, это использование - синтезаторного модуля с миди (миди, это практически тот же rs232)...например таких
http://www.ixbt.com/proaudio/roland-sc-d70.shtml
http://muzarsenal.com.ua/modules/produc ... 65700.html
http://muzarsenal.com.ua/modules/produc ... 04323.html
возможно устроит использование дешёвых "детских" синтезаторов или модулей...
Просто зайдите в музыкальный магазин и поговорите с продавцом...возможно, он даст послушать звук модулей...
ну а ардуинку используйте в качестве замены миди-клавиатуры.
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: Музыкальное MIDI устройство Monome = цифровой синт

Сообщение mtbiker » 10 мар 2010, 16:36

vadinator спасибо за быстрый ответ :wink:
То что по ссылкам не подойдет... мне нужен diy синт ) а вариант дербана детских пищалок весьма ЗАМАНчив, circuit bendingom улучшить их ) только как подключить к ардуино...

ВОт нашел на хабре в теме про ардуино, если действительно на arduino.cc есть инфа как реализовать эмуляцию сида то это то что надо ( я просто в направлении 8 бит ищу звук )
foxweb 28 июля 2008, 17:15 # ↑
на сайте arduino.cc есть описание SID-эмулятора - звукового синтезатора Commodore 64.
Последний раз редактировалось mtbiker 10 мар 2010, 16:41, всего редактировалось 1 раз.
mtbiker

Сообщения: 17
Зарегистрирован: 27 фев 2010, 17:26
Откуда: Москва

Re: Музыкальное MIDI устройство Monome = цифровой синт

Сообщение vadinator » 10 мар 2010, 16:40

А почему не использовать ноутбук или нетбук какой-нибудь?
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: Музыкальное MIDI устройство Monome = цифровой синт

Сообщение mtbiker » 10 мар 2010, 16:44

да так и использую с нетбуком,
Но хочу чтобы был внутри синт ещё ) и энкодеры вывести на панельку сбоку

http://www.uCApps.de/midibox_sid.html эхх вот такое бы сделать, но микрух сидовских я сток не достану )



ВОТ это интесно http://www.arduino.cc/playground/Main/SID-emulator
mtbiker

Сообщения: 17
Зарегистрирован: 27 фев 2010, 17:26
Откуда: Москва

Re: Музыкальное MIDI устройство Monome = цифровой синт

Сообщение vadinator » 10 мар 2010, 17:07

http://www.cyberstyle.ru/newsline/view/596 вот вроде интересная моделька на АВР-ке
да и готовые мелкосхемы есть для генерации звука http://ru.wikipedia.org/wiki/MOS_Technology_SID

Добавлено спустя 10 минут 35 секунд:
Сейчас появились дешевые полифонические синтезаторы HOLTEK. Стоят от 40 центов (бескорпусные) до 2,5$ - корпусные навороченные (стерео, и т д). Обычные в дипе16 - 70 центов. Шести или шестнадцатиголосые, 16...48 инструментов (в том числе ударные) 16бит 48кГц ЦАП(ы) внутри.
Бывают двух видов:
HT38A2 (HT38A5) - с зашитыми 12ю мелодиями. От контроллера только приходят команды: играть X мелодию, остановить, громкость Y. Можно и без контроллера, привесить кнопку.
HT38A1 (HT38A3) - синтезатор, которому с микроконтроллера льются ноты (протокол - упрощённый MIDI). То есть - сами мелодии лежат в ОЗУ/ПЗУ/флеши микроконтроллера или отдельно, и контроллер периодически проверяет занятость синтезатора и пхает ему новую ноту / пачку нот. Документацию и конвертор мелодий (из MIDI) поставщик микросхем даёт (не помню, российская фирма какая-то), но он убогий. Свой писать - месяцев 5 ушло, но сделан мощный редактор.
Дешевый вариант (dip16, без кварца, моно) звучит так: http://www.gals.com.ua/files/all.mp3.

вроде тоже вариант :)
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: Музыкальное MIDI устройство Monome = цифровой синт

Сообщение mtbiker » 10 мар 2010, 17:12

То что на киберстайле я кинул во втором посте своём, все гуд надо только плату эту заказать 18долларов+доставка=почти 40 сегодня ток смотрел... письмом тогда попрошу выслать, ибо последняя посылка с ебея мне так и не пришла

а на википедии читал смотрел, там на ПЛИСе есть хорощая эмуляция сид чипа....
тока я не въеду чем будет ардуино от плиса по звуку будет отличаться
и ещё этот ардуино сид вроде как плеер юзают только (судя по ютубу)

буду копать дальше


вау а про микрухи-синты готовые даж не слышал, правда аудио сэмпл по звуку не впечатлил ))
Последний раз редактировалось mtbiker 10 мар 2010, 17:15, всего редактировалось 1 раз.
mtbiker

Сообщения: 17
Зарегистрирован: 27 фев 2010, 17:26
Откуда: Москва

Re: Музыкальное MIDI устройство Monome = цифровой синт

Сообщение vadinator » 10 мар 2010, 17:15

в общем ищите поисковиком "синтезатор звука на микроконтроллере"...можно в запрос тип контроллера добавить :)
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: Музыкальное MIDI устройство Monome = цифровой синт

Сообщение mtbiker » 10 мар 2010, 22:22

http://www.vimeo.com/2266458 вот похоже на то чем я займусь )

Кстати не посоветуете ресурсы заточенные на музыку ? ))

diyfactory.ru может кому пригодится
mtbiker

Сообщения: 17
Зарегистрирован: 27 фев 2010, 17:26
Откуда: Москва

Re: Музыкальное MIDI устройство Monome = цифровой синт

Сообщение vadinator » 11 мар 2010, 15:12

Насколько я понял, в этом проекте не используется управление через последовательный порт... только автономная работа и управление синтезатором с помощью 5и аналоговых входов. Я предполагал, что вам нужен синтезатор для клавиатуры из первого поста :D
Кстати не посоветуете ресурсы заточенные на музыку ? ))

это про что?

Добавлено спустя 25 минут 38 секунд:
http://www.youtube.com/watch?v=IwV-SKpQAak вот так работает выбранный вами синтезатор, кстати на ютрубе проще всего искать, можно послушать "вживую" и оценить...
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим

Re: Музыкальное MIDI устройство Monome = цифровой синт

Сообщение mtbiker » 11 мар 2010, 15:28

я тоже так предполагал, для начала этого проекта хватит, как раз с основ начать, а там видно будет

я как бэ знаю что такое ютуб... )
mtbiker

Сообщения: 17
Зарегистрирован: 27 фев 2010, 17:26
Откуда: Москва

Re: Музыкальное MIDI устройство Monome = цифровой синт

Сообщение vadinator » 11 мар 2010, 15:37

я как бэ знаю что такое ютуб... )

да я и не сомневался :ROFL: просто, нас могут прочитать и другие люди... зачем им ковырятся на сайтах, когда можно увидеть о чём речь :) давно уже миновало время моих увлечений электронной музыкой, но сейчас я бы обратил внимание на микросхемы синтезаторов... предполагаю, что качество звука будет повыше :oops:
Роботы, уже среди нас...
Прошу прощения за аватар, никак схему динамической индикации не могу настроить :)
Аватара пользователя
vadinator

Сообщения: 979
Зарегистрирован: 19 янв 2010, 14:51
Откуда: Петрозаводск
прог. языки: C, FBD, Wiring-Processimg,,,LD, SFC, ST...
ФИО: Вадим
