Магический кристалл

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Магический кристалл

Сообщение galex1981 » 07 мар 2010, 11:44

Я знаю, в чем он прошивает, считаю что у тех, кто делает свои разработки на АВР, несмотря на то что пишут в CV, Bascom,..., должна быть установлена Студия
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: Магический кристалл

Сообщение yak-40 » 07 мар 2010, 13:25

GrayHunter писал(а): как выключить фьюзы, чтобы без кварца МК для программатора был виден?

1). Подпаять кварц к МК, он станет виден для программатора, установить правильные фьюзы, отпаять кварц.
2). Использовать программатор с возможностью подачи тактовой частоты на МК.
galex1981 писал(а):считаю что у тех, кто делает свои разработки на АВР, несмотря на то что пишут в CV, Bascom,..., должна быть установлена Студия
У меня не установлена :pardon:
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Магический кристалл

Сообщение GrayHunter » 07 мар 2010, 14:37

установить правильные фьюзы, отпаять кварц.
именно этот момент и интересует :) расскажите подробнее плз
Если прошиваете АврСтудией, то в Combo-списке частот есть приписка default. Ее выставляете, и МК от внутренней RC цепочки начинает работать
спасибо, попробую сегодня вечером. Может быть АврСтудия окажется сильнее и пробьёт лишние пол метра провода?
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: Магический кристалл

Сообщение yak-40 » 07 мар 2010, 14:53

- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Магический кристалл

Сообщение GrayHunter » 07 мар 2010, 22:30

Укоротил провод сантиметров до 15 - результат не изменился :(

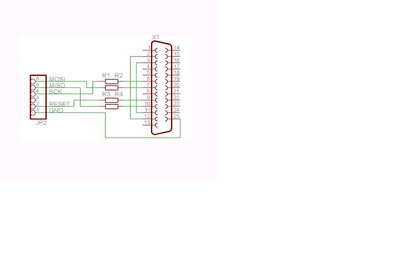

Программатор по этой схеме селан:

Ну, значит не хочет у меня он работать... Придётся покупать USB программатор. AVR123, видел у Вас на сайте дешёвые USB программаторы - был бы рад купить в Москве. Дайте плз характеристики и расценки.

Или кто другие варианты может предложить?
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: Магический кристалл

Сообщение yak-40 » 07 мар 2010, 22:46

GrayHunter писал(а):Или кто другие варианты может предложить?

Я же тебе предлагал два варианта :)
Первый - самый простой, припаяй кварц...
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Магический кристалл

Сообщение GrayHunter » 07 мар 2010, 23:07

Вы действительно думаете, что почти удачная попытка прошить один МК вывело из строя из-за фьюзов 2 новых МК, лежавших в коробке, в ящике в метрах 2-х от программатора? :wink:
Если да, то расскажите, пожалуйста, какой именно кварц, куда именно припаять (мои МК: Atmega8; сейчас есть кварц 8.000MHz - пойдёт?)?
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: Магический кристалл

Сообщение Vovan » 07 мар 2010, 23:08

не знаю зачем (не разбирался), но на моём 5-проводком программаторе (и старом компе с ЛПТ) ещё есть две перемычки: 2-12 и 3-11. Он работал и работает намано с проводом 1,5м (щас проверил - всё ок). :)
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Магический кристалл

Сообщение avr123.nm.ru » 07 мар 2010, 23:17

GrayHunter писал(а): AVR123, видел у Вас на сайте дешёвые USB программаторы - был бы рад купить в Москве. Дайте плз характеристики и расценки.
цена 680 рублей, а характеристики ... хорошие, работающие USB-программаторы типа AVR910 и типа STK500 (лучше этот брать) в пластиковм корпусе со шнурком в USB и с ATtiny2313 в подарок и с DVD полным нужного электронщику микроконтроллерщику. Напишите Михаилу - mkpochtoi "друг чловека" narod.ru - у него есть в Москве сотрудник по раздаче заказов и компонентов москвичам и гостям столицы нашей родины. Инструкция и схема программаторов прилагается в печатном виде и можно скачать архивом на страничке Семенова Михаила.

Кстати у них есть дополнительный проводок на котором тактовый сигнал для подачи на AVR в которых такт отсутствует.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Магический кристалл

Сообщение GrayHunter » 07 мар 2010, 23:37

Может проблема быть в отсутствии перемычки 3-11?

AVR123, спасибо.
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: Магический кристалл

Сообщение Vovan » 07 мар 2010, 23:41

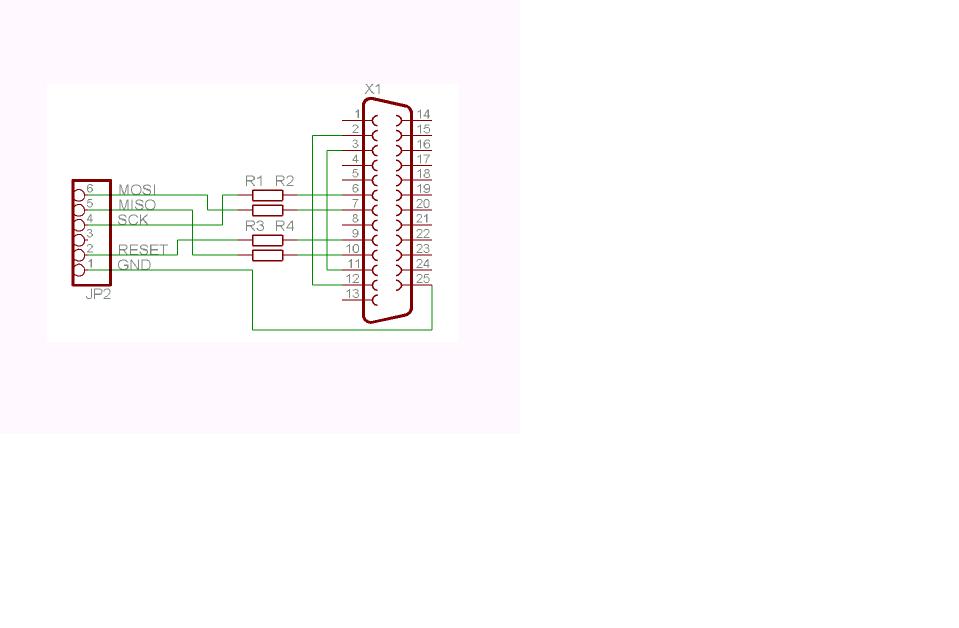

честно говоря я уже не помню зачем они (давно им не пользуюсь, а храню на всякий пожарный), но у меня именно так, а схема (100%) пашет (специально проверил):
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Магический кристалл

Сообщение Michael_K » 08 мар 2010, 00:27

именно так.

1. в LPT разъеме сделать две перемычки 2-12 и 3-11
(требуются, как минимум, для понипрога и дуда в режиме pony-stk200)
2. полезно бывает объединить ноги с 18 по 25 на землю - они на некоторых мамках
"слишком правильно" сделаны :) (по крайней мере мне попадался такой комп)
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Магический кристалл

Сообщение GrayHunter » 08 мар 2010, 01:11

сделать две перемычки 2-12 и 3-11
сделал - ничего не изменилось. переустановил прогу - тоже самое. :o
GrayHunter

Сообщения: 231
Зарегистрирован: 06 июн 2009, 20:42
Откуда: Москва

Re: Магический кристалл

Сообщение Ворон » 08 мар 2010, 02:03

пермычки надя чтобы копутер знал там что та подключено))..
Ворон

Сообщения: 1051
Зарегистрирован: 24 ноя 2008, 19:43
Откуда: Казань

Re: Магический кристалл

Сообщение Vovan » 08 мар 2010, 11:38

Раз такое дело, предлагаю:
1. проверить работу LPT
2. установить PonyProg
3. используя 5-проводковый програматор (с 2-мя перемычками) откалиброваться и протестироваться (используя соответствующие опции меню программы), при этом на выводах МК соединенных с программатором ничего не должно быть, кроме самого программатора (в "I\O port setup" отметить только "Parallel" и "LPT1" ну и, например, "Avr ISP API"), а используя меню Device отметить выбранный МК)
4. Ctrl+S открыть и прочитать фьюзы (скрин сюда)
5. корректировать фьюзы (если это необходимо)
6. открыть hex файл и прошить в МК (Write Program (FLASH))
7. доложить (сюда) на каком пункте произошёл затык.
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm
