Индукционная печь, хочу

Обсуждаем рождающиеся мысли и результаты экспериментов.

Индукционная печь, хочу

Сообщение Master » 28 янв 2010, 12:45

Делал кто? Есть ли наработки? Ссылки.
Внимание: ссылку на лампах 6П3С НЕ давать и ваще про нее не говорить.

Требования - плавка меди и ее сплавов (бронза, латунь).

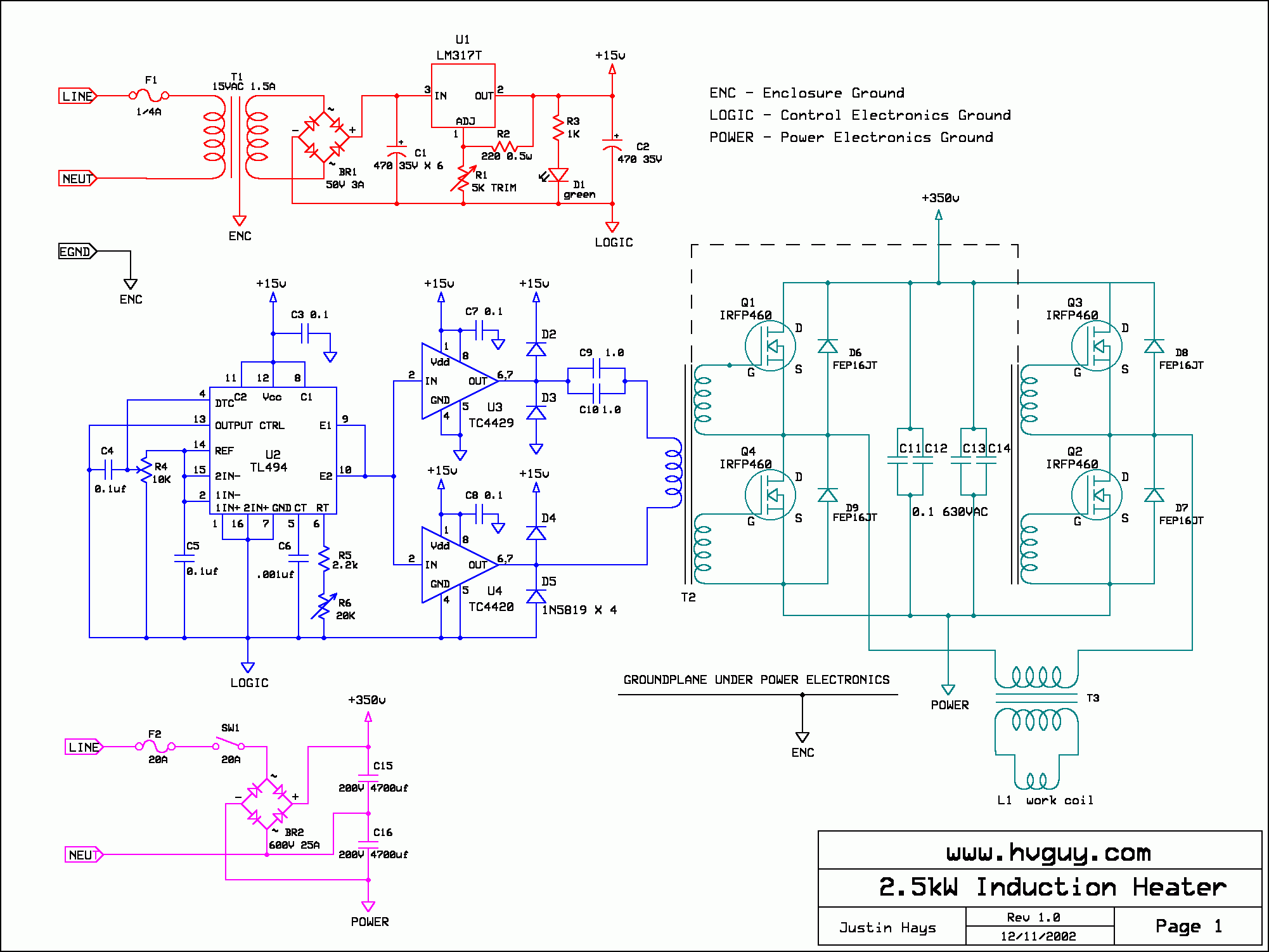

Есть у меня схема, довольно не сложная (забыл что на работе у меня ее нет, приду домой выложу ). ШИМ микросхема, по типу TL494, раскачивает 2 ключа, потом ВЧ транс, к которому подключены затворы 4-х полевиков (Н-мост) и все это дело идет через развязывающий транс на индуктор.
Меня в ней смущает конструкция Н-моста, просто полевики подключенные затворами на управляющий транс, вроде как не правильно.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Индукционная печь, хочу

Сообщение Myp » 28 янв 2010, 14:35

а я думал думал, и решил паяльной лампой в кирпичах

за 40 минут говорят можно грам 100-200 алюминия расплавить

Добавлено спустя 51 секунду:
а по делу..
давай схему скорей
тож оч интересно маленькую печку индукционную
както даже нашёл эти лапмы но потом поначитался всякого и решил что невыйдет.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Индукционная печь, хочу

Сообщение Master » 28 янв 2010, 14:55

Ну так для затравки, мощность 2,5кВт, в промышленных печах 1кВт это 1 кг металла, т. е. расплавить 1.5-2 кг должно получится.
Есть доступ к промышленной печи, но она на тиристорах и схема там мама не горюй еще 60-х годов на 3-х простынях. Куча защит разных. И частота очень маленькая 1кГц, пищит ужасно.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Индукционная печь, хочу

Сообщение Michael_K » 28 янв 2010, 15:58

Да купить индукционную плитку, да защиту выковырять.
Киловатта два она выдаст, имхо.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Индукционная печь, хочу

Сообщение Myp » 28 янв 2010, 16:16

кстати была такая идея про плитку но так как ни разу не видел что там внутри както стрёмно, вдруг нечего там модернизировать?

Добавлено спустя 12 минут 55 секунд:
блин нашёл топик там чел хвастается что гайки греет до красна меньше минуты но он там модернизировал лихо
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Индукционная печь, хочу

Сообщение Master » 28 янв 2010, 17:04

Болт нагреть и я смог, тока не в плитке, а в первой моей индукционной печке, но там не полный у меня Н-мост, заместо двух полевиков кондеры стоят.

Добавлено спустя 6 минут 25 секунд:

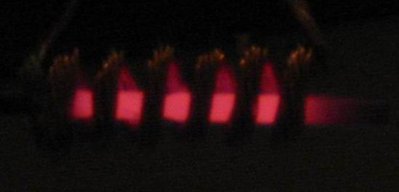

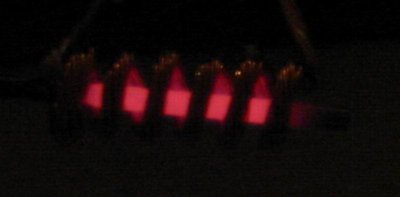

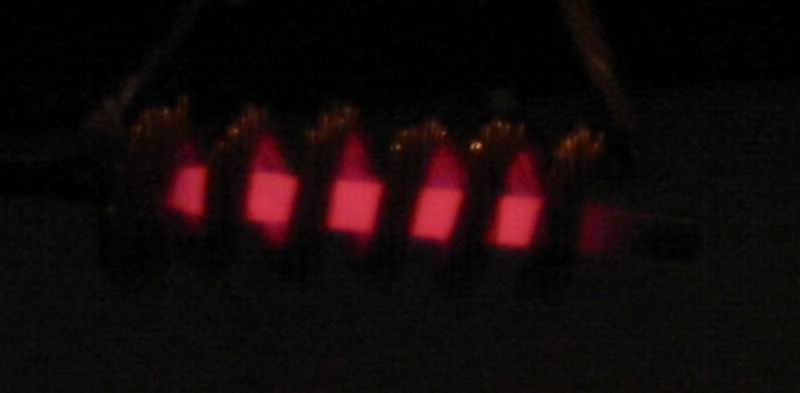

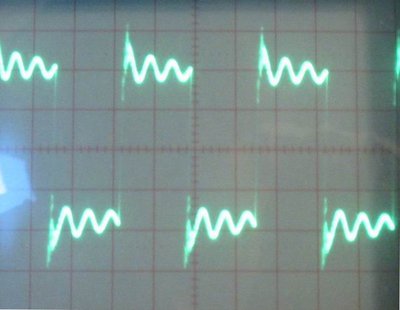

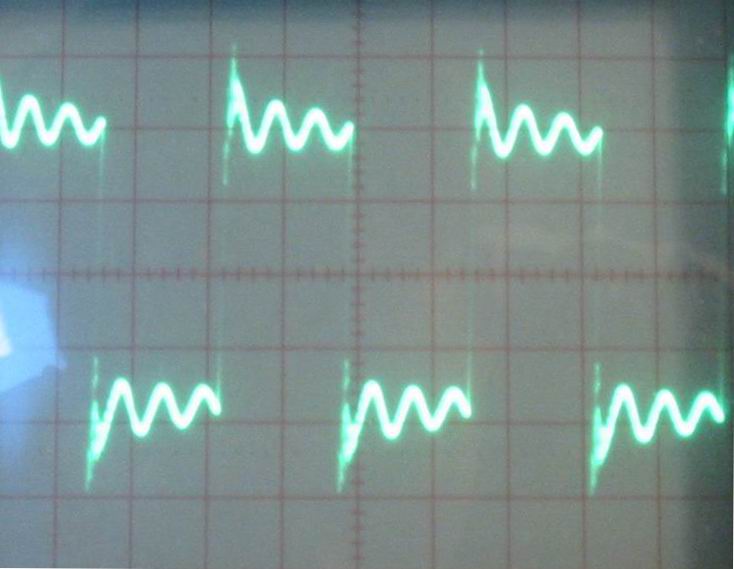

Причем что интересно, если железо (болт или отвертка), то нагревается в момент, а если медь, серебро или золото то очень плохо. Если в индукторе железо то на осциллограмме видны сильные всплески, а если благородный металл, то нет.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Индукционная печь, хочу

Сообщение Duhas » 28 янв 2010, 17:40

там вроде для разных металлов разная частота оптимальна.. по слухам )) а вообще - давай схему!
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Индукционная печь, хочу

Сообщение Doniak » 28 янв 2010, 19:26

Делал кто? Есть ли наработки? Ссылки.

вот сцылочка http://www.kosmodrom.com.ua/forum/viewtopic.php?t=65
Причем что интересно, если железо (болт или отвертка), то нагревается в момент, а если медь, серебро или золото то очень плохо.

чем больше сопротивление метала тем лучше происходит нагрев. количество теплоты равно квадрату сопротивления на силу тока если не ошибаюсь о.О
Аватара пользователя
Doniak

Сообщения: 142
Зарегистрирован: 26 сен 2007, 08:25
Откуда: Krivoy Rog, ukraina
прог. языки: Си
ФИО: Коля

Re: Индукционная печь, хочу

Сообщение Master » 28 янв 2010, 20:12

Doniak
О, пасиба что-то новое и главное на русском.

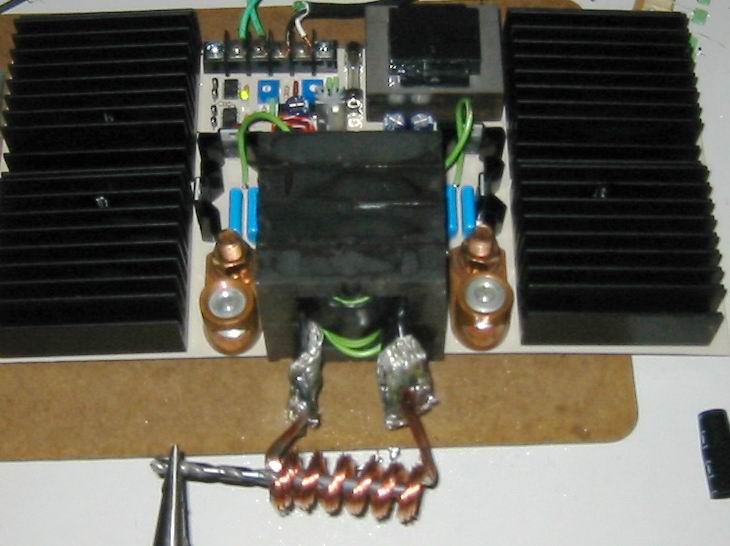

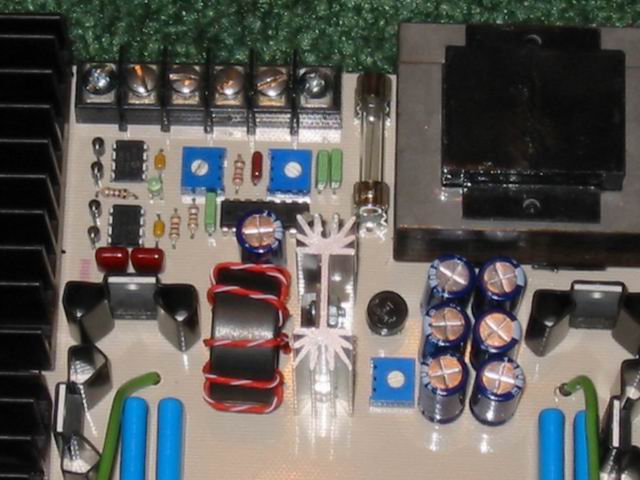

А вот что я надыбал.
Вложения

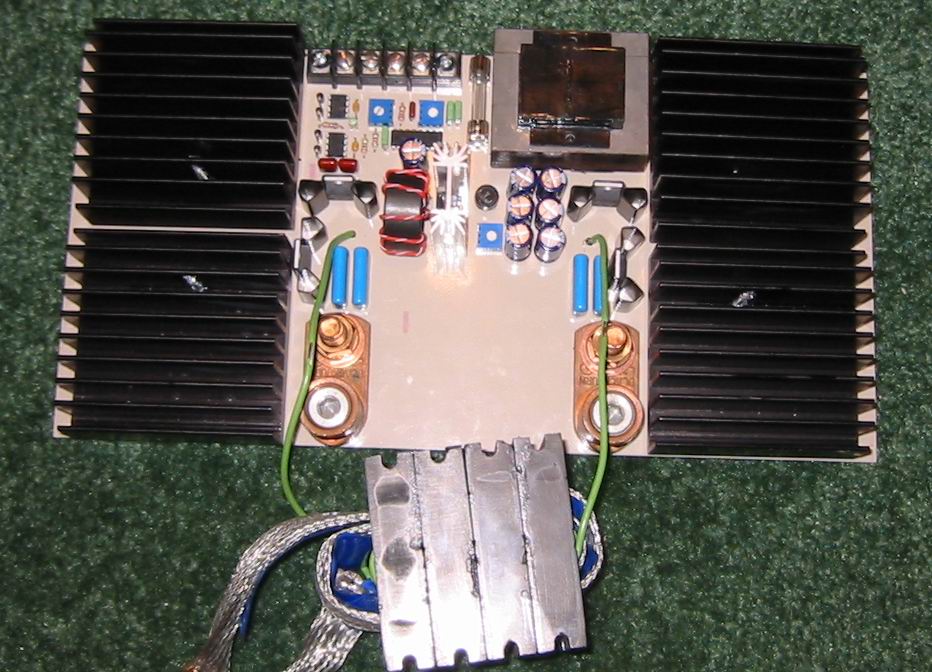

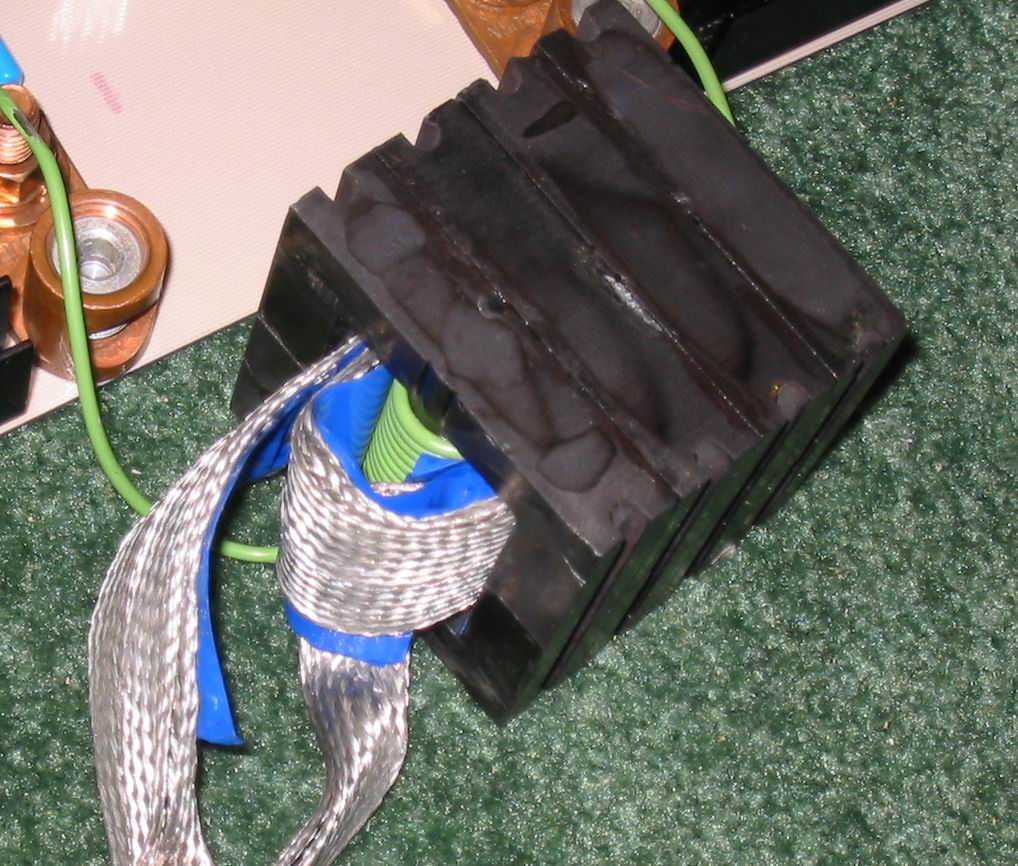

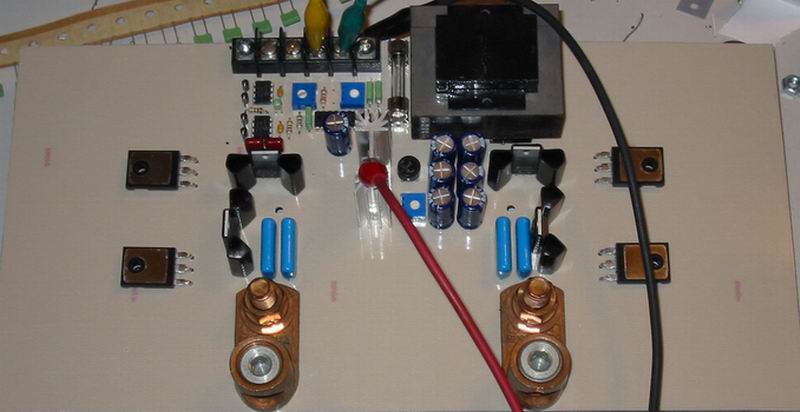

2500W.rar
Полный архив + текст на англ.
(586.26 КиБ) Скачиваний: 14
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Индукционная печь, хочу

Сообщение Duhas » 28 янв 2010, 20:29

Мастер, ну рас инфы еще надо, то http://electronix.ru/forum/index.php?showforum=180
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Индукционная печь, хочу

Сообщение Master » 28 янв 2010, 20:56

Инфу насобирали давайте делать :)

Добавлено спустя 39 секунд:
Мне в этой схеме что я кинул Н-мост не очень нравится, он будет работать или лепить что-то нужно на IR-ках?
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Индукционная печь, хочу

Сообщение Myp » 28 янв 2010, 20:59

чтоб плавить бронзу может туда к бронзе в тигель болт стальной кидать :)
а потом из тигля выливать через сеточку проволочную стальную же чтоб болт оставался в тигле
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Индукционная печь, хочу

Сообщение Master » 28 янв 2010, 21:17

Тока болт в бронзе растворится :) и качество у бронзы уже будет далеко не то.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Индукционная печь, хочу

Сообщение Myp » 28 янв 2010, 22:58

да прям вот за одну плавку там стока стали расплавится что состав изменится
во вторых состав при домашней плавке и так изменится
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15893
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Индукционная печь, хочу

Сообщение Duhas » 29 янв 2010, 02:07

а не для облегчения плавки ли используют графитовый тигль?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
