доска визуализации

Обсуждаем рождающиеся мысли и результаты экспериментов.

доска визуализации

Сообщение Angel71 » 15 янв 2010, 20:38

давно пора обзавестись доской визуализации (что это и зачем объяснять надеюсь не нужно). вариант с покупкой отпадает, Г китайская со стеклом у мобильшиков на опте 100уе. в детском мире "детскую рисовалочку" или в канцтоварах "офисную" брать тоже не охота, хоть и недорогие. давно на одной конторе на охфисной рисовал, "не то". в общем не хочу. остаётся 2 варианта - стекло и оргстекло. оргстекло есть и полно, но жаба + непрактично (царапается, не всеми фломастерами писать/рисовать можно).

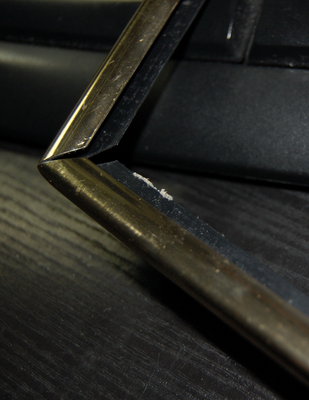

порылся в закромах и за шкафом чудесным образом нашлась ненужная картина. картонку с водопадом в топку, в остатке стекло и немного не самая лучшая рамка. вот фотка:

в общем для тестового варианта сойдёт, тем более размером она в 40*50см. :( мелочь, но уже хоть что-то.
:oops: а загвоздка сейчас в том, что не могу определиться как подсветку сделать. в смысле backlight, с торца или спереди подсвечивать.
Последний раз редактировалось Angel71 15 янв 2010, 20:41, всего редактировалось 1 раз.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: доска визуализации

Сообщение Michael_K » 15 янв 2010, 20:41

наклеить сзади кальку и поставить парочку люминисцентных ламп?
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: доска визуализации

Сообщение Angel71 » 15 янв 2010, 20:47

сразу этот вариант приходил в голову. сегодня когда с рамкой возился (разбирал, мыл стекло) знакомый в гости приходил. грит, что вроде в торец стекла нужно подсветку делать. пробовал от светодиодного фонарика сбоку светить, чтот вообще никак. вот я и озадачился, то-ли не сбоку, то-ли руки кривые

Добавлено спустя 3 минуты 38 секунд:
а, вот. вспомнил. сейчас из одного старенького фильма скрин сделаю. :oops: "программа максимум" это примерно такое же сделать
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: доска визуализации

Сообщение Michael_K » 15 янв 2010, 20:49

Для этого торец должен быть прозрачный и ровный.
Чтобы на полном внутреннем отражении работать.
Можно, но геморройнее имхо. Для такого можно взять тонкие электролюминисцентные лампочки.
(можно выковырять из подсветки ноутов или отдельно продаются как всякие приблуды для моддинга, USB - лампы и т.д.)
Только питание им придется организовывать или тоже выковыривать откуда-то...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: доска визуализации

Сообщение Angel71 » 15 янв 2010, 21:01



:) аха, в фильме тоже в торец светики. в моём стекле торец вообще не прозрачный, т.е. если правильно понимаю мне пока только бумага позади стекла и лампы подойдут

Добавлено спустя 5 минут 14 секунд:
Michael_K, незнаешь бывает ли стекло с торца прозрачное или всёже акрил нужно будет применить? эту со стеклом точно на стену, а для побольше тогда или стекло искать буду или свой акрил порежу
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: доска визуализации

Сообщение Michael_K » 15 янв 2010, 21:13

незнаешь бывает ли стекло с торца прозрачное

наверное бывает, но я не видел (правда и не искал).
Обычно торец или матовый обработанный абразивом, или как от стеклореза скол.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: доска визуализации

Сообщение Angel71 » 15 янв 2010, 21:23

у меня как от стеклореза скол.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: доска визуализации

Сообщение Michael_K » 15 янв 2010, 21:36

Ну попробуйте, посветите ему в торец фонариком...
Что-то мне кажется, что такого эффекта, как в кино не получится,
хотя кто знает...
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: доска визуализации

Сообщение statistic » 15 янв 2010, 21:44

у меня есть стекло от задней стенки ЖК монитора 17",там 4 люминисцентные лампы (2-е снизу,2сверху)с заду толи закрашено толи покрытие,+ блок питания для ламп.Наверное для ваших целей самое оно такое стекло найти, только побольше,может где в рем мастерских есть такие большего размера?
жизнь это компьютерная игра:сценарий так себе, зато графика потрясающая!
удиви печень:выпей воды!
statistic

Сообщения: 266
Зарегистрирован: 04 апр 2008, 13:44
Откуда: г.Петрозаводск

Re: доска визуализации

Сообщение Angel71 » 15 янв 2010, 22:24

проболав, 0 по модулю. еще смотрел в торец на очень яркую лампу, оооооочень тёмно-зелёное стекло. сейчас на столе модинговые лампы разлажил (cold cathode) + 1 уф.
DSC_0082 - копия.jpg

на фотках получилось не очень, в реальности очень даже неплохо. фломастеры с краской для уф высохли, нарисовал на бумаге под стеклом ручкой со светящимися чернилами в уф, видно как обычные фломастеры с обычной подсветкой, в общем уф пока отпадает.

Добавлено спустя 5 минут 16 секунд:
statistic, скорей всего покрытие, хотя без разницы, его найти скорей всего нереально, тем более больших размеров. те тфт матрици, что я раскручивал были с виду с обычным стеклом, но сзади них куча хитрых плёнок (там были особенно две прикольные. прикладываешь к монику одну и ничего не видно, прикладываешь вторую и всё отично видно)

Добавлено спустя 2 минуты 27 секунд:
:) в общем идея вполне реализуема и предварительный результат устраивает. осталось придумать что за бумагу немного более прозрачную найти и придумать, что с рамкой делать. люминисцентные лампы достать не проблема.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: доска визуализации

Сообщение Myp » 15 янв 2010, 22:35

чтоп светилось красиво торцы должны быть строго перпендикулярные и гладкие
рекламщики специально торцы ровняют для таких штук.

заместо бумаги можно попробовать плёнку самоклейку полупрозрачную поискать
или плёнку виниловую
изнутри приклеить. просто бумагу прикладывать неудобно навено будет.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15900
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: доска визуализации

Сообщение Angel71 » 15 янв 2010, 22:49

"перпендикулярные и гладкие" это я знаю (так точно для акрила нужно, стекло хз, моему точно ничего не поможет) :oops: хорошо отшлифованый акрил будет, но потом. сейчас стекло с задней подсветкой

Добавлено спустя 8 минут 23 секунды:

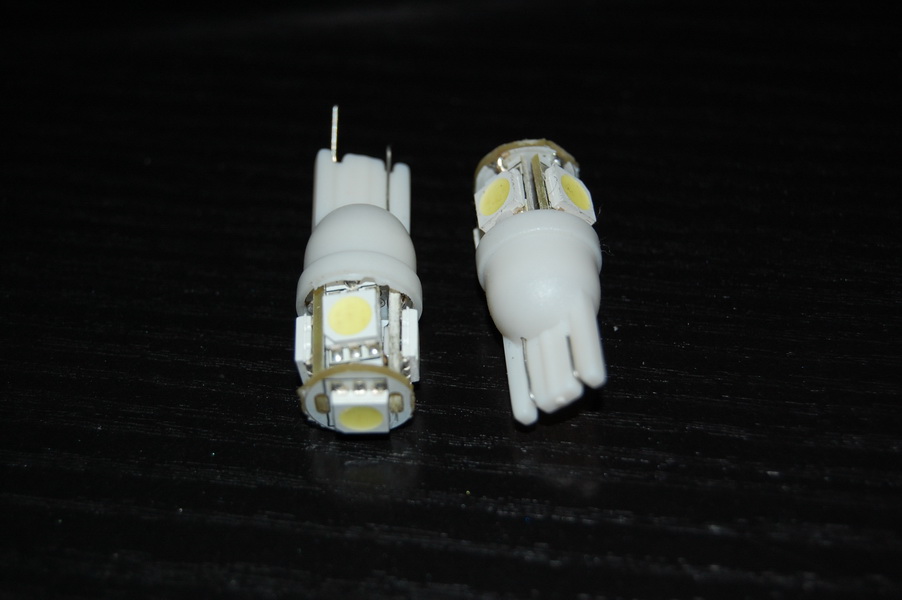

по странному стечению обстоятельств у меня как раз акрил 4ка и вот такие 1w лампочки есть.

5 светиков в лампе, т.е. 200мв каждый диод. :angel: светят очень ярко. каждый диод в аккурат по толщине акрила
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
