Екран для проектора с управлением от ПК

Сообщение chervyachok » 14 янв 2010, 20:03

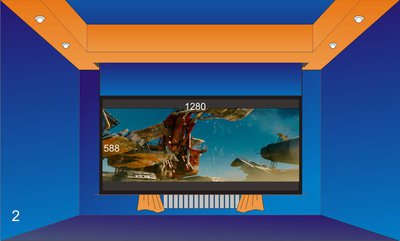

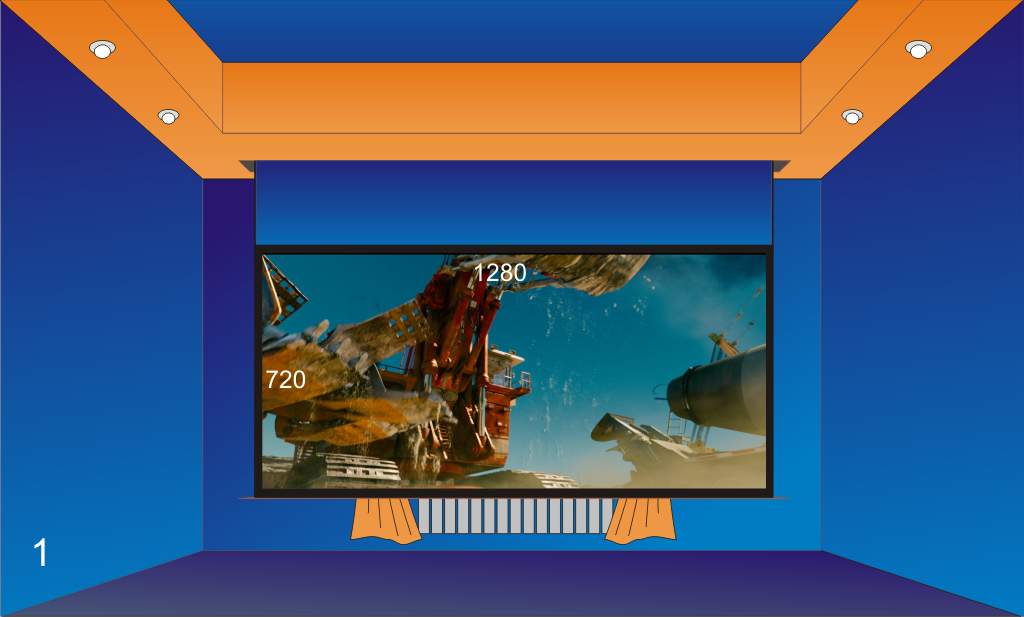

После покупки проектора и начала ремонта квартиры возникла идея установить в гипсокартонный короб на потолке моторизированый екран подключенный к самому проектору. Но в процесе експлуатации проектора (EPSON EMP-TW680) и екрана (китайский какой-то был стоил 580 вечнозеленых возвращен продавцу) смущала одна мелочь. Разрешение проектора 1280х720 (рис 001) идеально вписевалось в размер екрана и при просмотре фильмов такого же разрешения все было супер. Но большинство фильмов снимается в соотношении сторон 1280 х 500...600 точек (рис 002), из за чего сверху и снизу оставались серие полосы что очень отвлекало. Екран вернул продавцу и решил сделать своими руками.

Идея заключается в следующем:
1 сделать отдельно екран и верхнюю рамку окантовки на двух отдельных валах
2 моторизировать при помощи шаговых двигателей
3 подключить все к компу
4 написать маленькую утилиту для управления

Купил все необходимые материалы для екрана (банер, картонные трубки с того же банера, бархат для окантовки, деревяные бруски для каркаса, алюминиевые ламели для натяжки ну и всякие мелочи). Сразу обрадовался потраченой суме - приблизительно 60 дол за все против 580 за готовый екран.

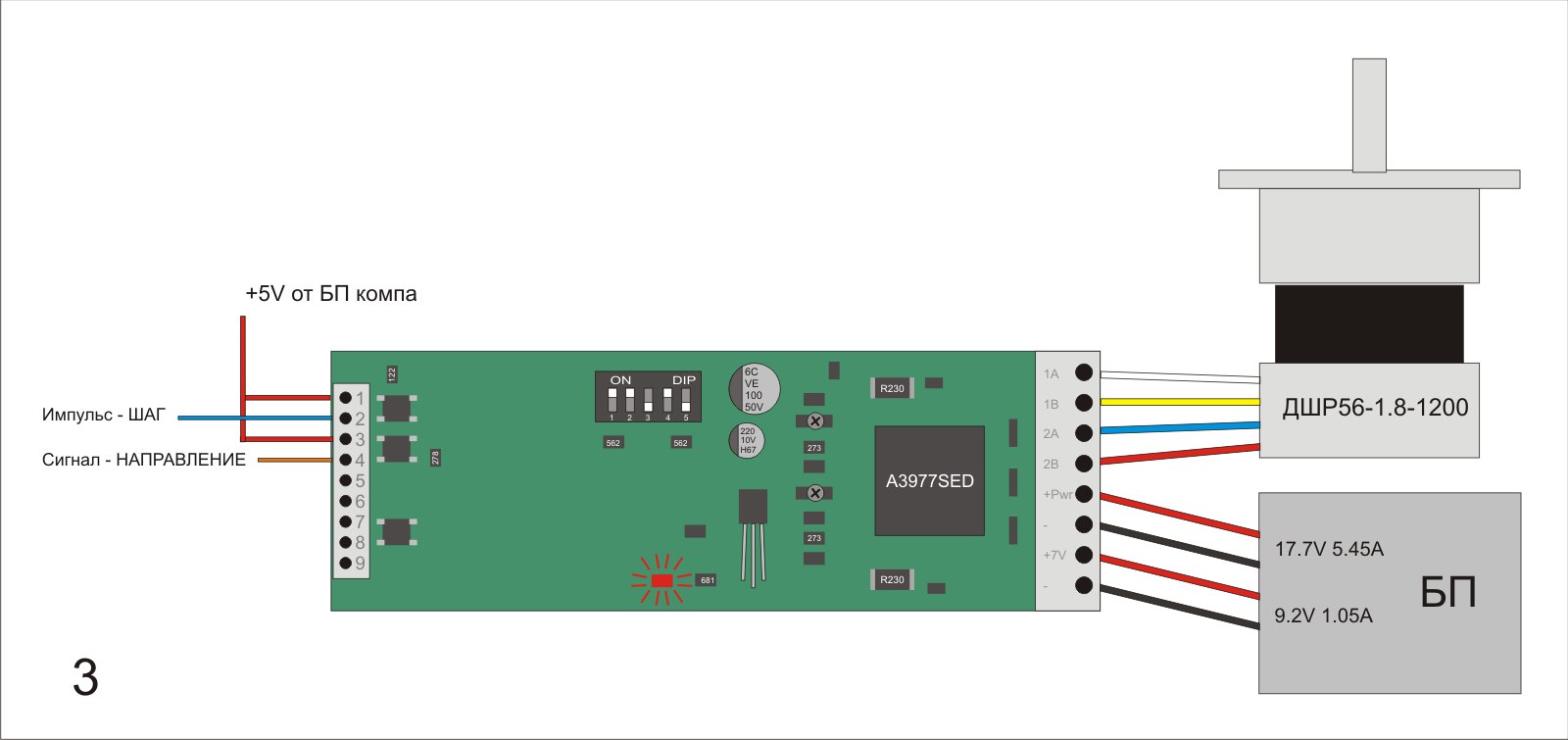

Шаговые двигатели ДШР56-1.8-1200(4шт), ДШР56-1.8-0308(4шт) и драйвери к ним какие именно не знаю но микруха на них А3977 4шт (покупал на ООО Дельта-крок 3 года назад) валялись без дела (раньше пробовал сделать станок для резки пинопласта) + блок питания сделаный на заказ для питания ШД и логики (рис 003).

В идеале все должно виглядеть так:
1. На компе програмке указываеш какая высота екрана должна быть.
2. Програмка посылает драйверам указаное количество шагов и направление через порт ЛПТ
3. ШД крутятся и опускают/поднимают сначала екран потом верхнюю рамку.
4. В зависимости от размера изображения можно регулировать высоту екрана.

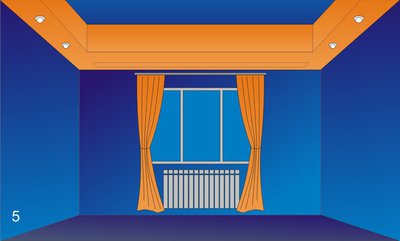

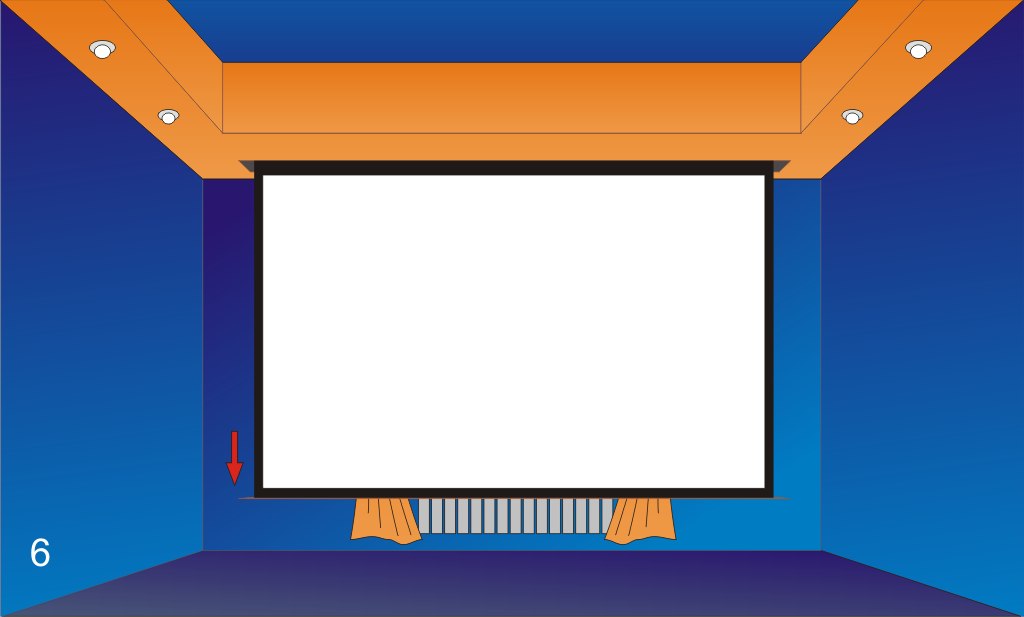

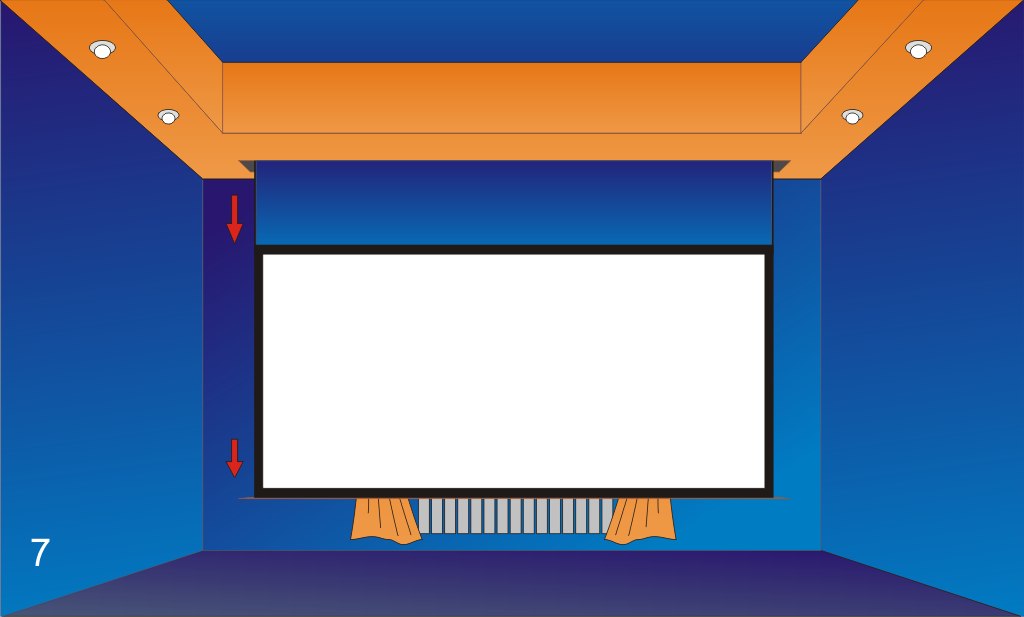

Рис 004-008
Вложения

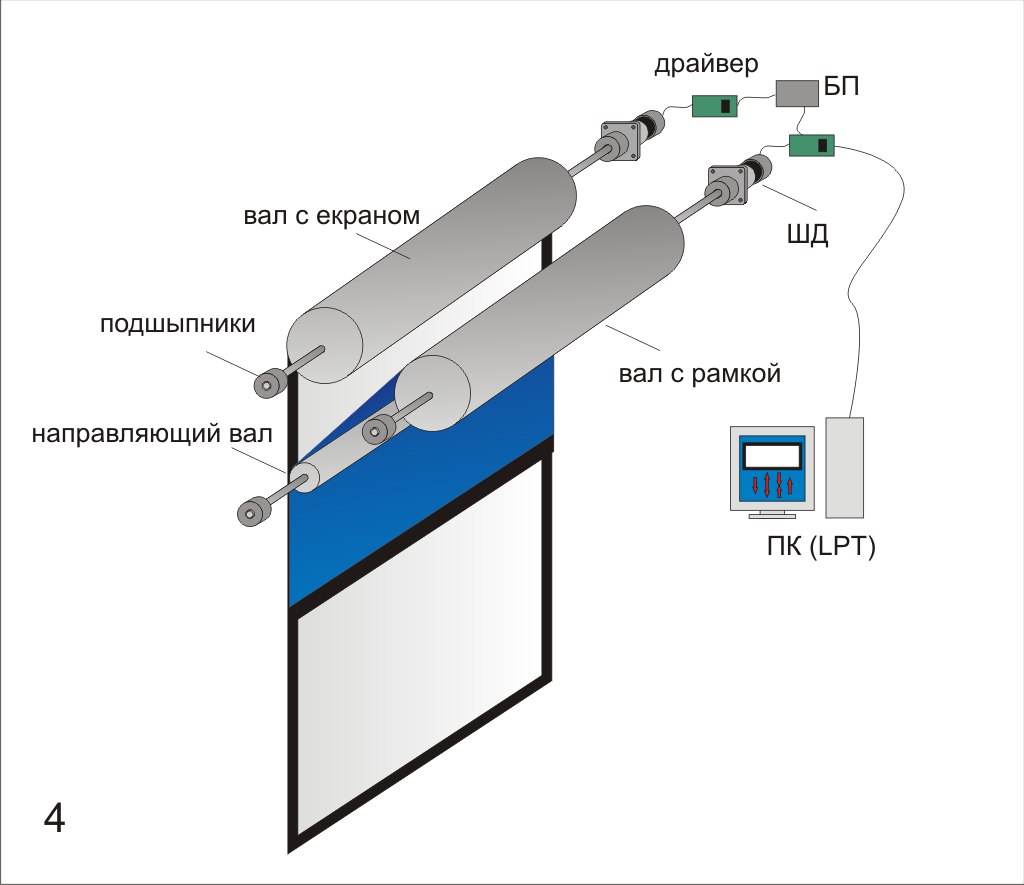

принцип работы
принцип работы
принцип работы
принцип работы
конструкция

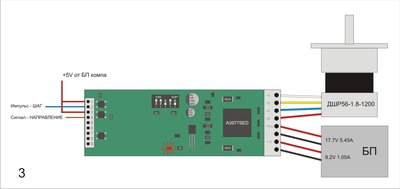

схемка подключения
1280х720
1280 х 500...600
chervyachok

Сообщения: 4
Зарегистрирован: 14 янв 2010, 17:56
Откуда: Украина, Львов

Re: Екран для проектора с управлением от ПК

Сообщение Myp » 14 янв 2010, 20:17

во первых
ШД вынуждены работать в режиме удержания всё время пока вы смотрите фильм, они будут греться, контроллер будет работать, фигово вобщем.
надо на концы валов приделывать электротормоз чтобы во время выключения ШД фиксировал вал и фон не раскручивался.
ну или использовать электростеклоподъёмники, там стоит червяк и они не прокручиваются.

во вторых
непонятна роль компьютера, нужно запускать прогу, тащить провод.
я так думаю 2 трёхпозиционных тумблера решат вопрос идеально.


вобщем я так думаю ШД и контроллеры в данной идее лишни :)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15889
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Екран для проектора с управлением от ПК

Сообщение chervyachok » 14 янв 2010, 20:38

И собственно о первой проблеме с которой столкнулся и которую надеюсь преодолеть с Вашей помощю.
ЩД и драйверы покупал давно. Тогда я их подключал проверая - все работало отлично.
За три года все инструкции потерялись. По памяти пробовал подключить как указано на рис 3 но ничего не вышло.
Драйвер работает, светодиод на схеме светится, ШД удержывает. Но вот при подключении к компу крутить не хочет.

Сначала подключил к компу (Win7, biostar TP35D2A7, C2duo 2., 4 gb, 4870) - LPT порт только на плате в виде ножек, с распиновкой разобрался. Результат - комп вырубился, видна слетела, переустановил. Решыл не рисковать больше.
Нашел старый комп (Win XP Preinstallation Edition - запускается з СД, Soltek SL-65KV2, 300Mb, GF440Mx, 40gb) - LPT порт снял оставил только ножки, через коннекторы подключил драйвер. Результат - комп работает :) Запусткал разные програмки управления ШД (Stepper, LPTtest, LPTGen,...) моторчики не крутятся. Проверял тестером на наличие сигналов с порта - все в порядке. Импульс - шаг, Сигнал - направление присутствует.
Спаял степдир тестер
http://vri-cnc.ru/modules.php?name=Foru ... sc&start=0
Импульсы идут ШД не крутятся.
ПОМОГИТЕ разобратся в чем проблема

Добавлено спустя 11 минут 32 секунды:
Myp писал(а):во первых
ШД вынуждены работать в режиме удержания всё время пока вы смотрите фильм, они будут греться, контроллер будет работать, фигово вобщем.
надо на концы валов приделывать электротормоз чтобы во время выключения ШД фиксировал вал и фон не раскручивался.
ну или использовать электростеклоподъёмники, там стоит червяк и они не прокручиваются.

во вторых
непонятна роль компьютера, нужно запускать прогу, тащить провод.
я так думаю 2 трёхпозиционных тумблера решат вопрос идеально.


вобщем я так думаю ШД и контроллеры в данной идее лишни :)


Тут Вы правы надо проверить удержит ли моторчик холст в выключеном состоянии. Чисто тактильно вручную моторчик очень трудно прокрутить. Но если все таки не удержыт то надо что-то думать с тормозом. Хотя бы для самого екрана, рамку моторчик точно удержыт.
И впринцыпе я б и на тумблеры бил бы согласен спецыально для етого спаял степ дир тестер.
Но проблема в том что даже не могу заставить ети моторчики двигаться
Скажу чесно в електронике я не сильон
chervyachok

Сообщения: 4
Зарегистрирован: 14 янв 2010, 17:56
Откуда: Украина, Львов

Re: Екран для проектора с управлением от ПК

Сообщение MiBBiM » 14 янв 2010, 22:14

изображение в плеере можно двигать => можно убрать одну из полос.
если убрать верхнюю, то рамка не нужна
Tomorrow will be. Better
Аватара пользователя
MiBBiM

Сообщения: 1866
Зарегистрирован: 29 окт 2007, 18:11
Откуда: Пермь
прог. языки: Brainfuck/Basic/Delphi/C++/Lisp/x86asm/JavaScript

Re: Екран для проектора с управлением от ПК

Сообщение Duhas » 14 янв 2010, 22:39

есть мнение, что тянуть лпт в потолок - ето ой ))) я бы вапще по БТ сделал )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Екран для проектора с управлением от ПК

Сообщение =DeaD= » 14 янв 2010, 22:56

По моему надо ИК сделать, чтобы с пульта проектора управлялось :) поставить проектор в одну сторону, а датчик этой штуки в другую и на 3 кнопки запомнить команды "убрать", "развернуть под 4:3", "развернуть под 16:9" ;)

Добавлено спустя 1 минуту 13 секунд:
Если что - можно и с компа ИК-команды отправлять - подешевле БТ будет :roll:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Екран для проектора с управлением от ПК

Сообщение Duhas » 14 янв 2010, 23:01

БТ - понты )))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Екран для проектора с управлением от ПК

Сообщение chervyachok » 14 янв 2010, 23:23

=DeaD= писал(а):По моему надо ИК сделать, чтобы с пульта проектора управлялось :) поставить проектор в одну сторону, а датчик этой штуки в другую и на 3 кнопки запомнить команды "убрать", "развернуть под 4:3", "развернуть под 16:9" ;)

Добавлено спустя 1 минуту 13 секунд:
Если что - можно и с компа ИК-команды отправлять - подешевле БТ будет :roll:


Ну солгасен с компом я немного перегнул. Можно и остановиться на обичных кнопках вверх-вниз. Или как Вы сказали через ИК сигналы. Но на даном етапе проблема стоит в том чтоб заставить ети моторчики крутится.
chervyachok

Сообщения: 4
Зарегистрирован: 14 янв 2010, 17:56
Откуда: Украина, Львов

Re: Екран для проектора с управлением от ПК

Сообщение =DeaD= » 14 янв 2010, 23:49

А именно эти моторчики надо? Коллекторники не пойдут уже?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Екран для проектора с управлением от ПК

Сообщение Myp » 15 янв 2010, 11:39

мож там в шд есть ещё сигнал enable ?
шаг, направление и энейбл.
при соединении с лпт компа земли тоже соединили?
тоесть от контроллера до компа идёт 3 провода, степ дир и земля (если есть энэйбл то 4 провода)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15889
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
