Фактически у них было сопротивление 25 Ом. Запаял резистор 20 Ом - никаких изменений по сравнению с перемычкой

Т.е. у них именно для постоянного тока сопротивление похоже 35 Ом, а для динамики фиг знает. Вобщем на контактные сигнальные релюшки надо ориентироваться наверно - по 15 руб достаточно миниатюрные есть.

Такой вариант тоже рассматриваю. Надо будет закупить релюшки, ОУ, да собрать макеты. Кстати, что за реле по 15 рублей?

1) реле малогабаритные TIANBO HJR-4102-L-05V 10х15х11 мм управление 5 вольт, 1 контакт переключающийся на 2 вывода на 3 А 24 В пост или 3 А 120 В перем. Сопротивление обмотки - измерено - 125 Ом. Даташит - http://www.fotorele.net/images/tianbo/HJR-4102-SPEC.pdf (корпус черный).

2) реле малогабаритные SHORI S1-5 10х15х11 мм управление 5 вольт, 1 контакт переключающийся на 2 вывода на 2 А 24 В пост или 1 А 120 В перем. Сопротивление обмотки - измерено - 60 Ом.

Эти реле очень недорого по 15 рублей точно есть у Михаила. И есть еще миниатюрней реле но наверно рублей по 25 - я узнаю название и параметры и напишу.

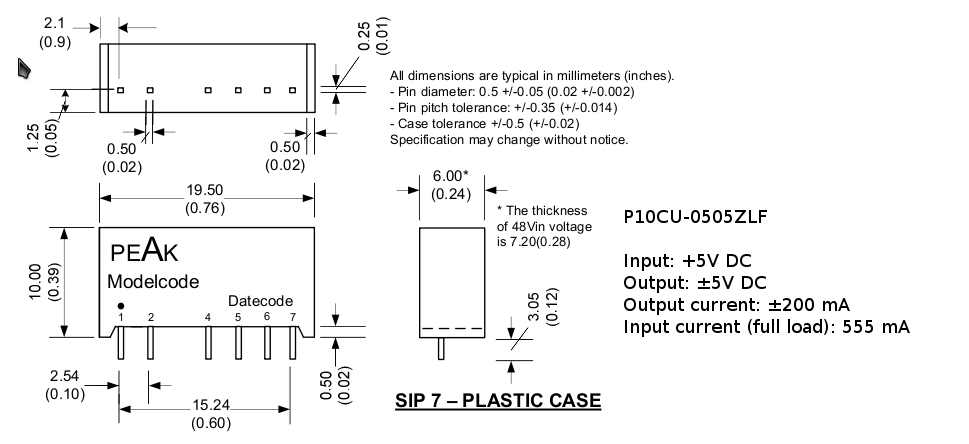

Питание вот на такой штуке наверно сделаю, от USB. Сразу избавляюсь от 2-х MC34063, катушек, и внешнего блока питания. И место на плате освободится.

Недешовая штучка с индексом ELF подешевле.

Конечно дешевле - она с однополярным выходом. Но в сумме 2 34063 + 2 катушки + внешний блок питания + монтаж наверно дороже будет. Да и удобнее без дополнительного блока питания.

нет ничего дешевле 34063
мне почемуто кажется что у тебя ровно на одну больше чем надо... А какое потребление у тебя по минусу?
Миллиампер 50 вполне можно получить на обратных выбросах обычным диодом кондюком.
тут на 31 странице пример есть http://www.intusoft.com/onsemipdfs/AN920-D.pdf

Но с другой стороны возится со всем этим.. может модуль действительно проще на данном этапе поставить.

Так понятно, что 34063 сама по себе почти ничего не стоит. А в сумме - 2 микросхемы, 2 катушки, 2 диода, 40 точек пайки и внешний блок питания - и перевалит за пару сотен. А этот маленький компактный модуль - полторы сотни максимум. И всего 6 выводов запаять.

не кидайте в меня тапком, но тогда выходит что проще купить готовый модуль-осциллограф
дешевле выйдет точно и ни одной пайки.

если почитаешь 31 страницу, то получится 1микруха+1катуха+3диода

34063 не сильно увеличивает общее количество паек на плате. И SMD варианте может быть даже дешевле установки выводного модуля.

А с развязкой от USB как быть?

развязка в осциле - самое интересное место
и каждый решает на свой лад.

Развязать прямо по USB наверное можно, но я помер искать такие решения и делаю вывод что их нет.
Считаю самым красивым решением развязку по питанию (DCDC с трансом) + опторазвязка последовательного канала между трансивером и буфером ацп.
Тоесть надо два умных кристалла. Один занят USB, другой ацепированием и буферизацией. И между собой по SPI.
Не нравится два кристалла? Ставь один и десяток оптронов.. тока медленные они и дорогие.

Считаю самым красивым решением развязку по питанию (DCDC с трансом) + опторазвязка последовательного канала между трансивером и буфером ацп.

Ну а я о чем? USB уже отвязан оптикой, а по питанию как раз этот модуль. Сам делать импульсник с трансом я не буду - у меня других проблем с железом хватает, готовый модуль за 140 рублей меня более чем устраивает.

1киловольт изоляции - очень даже не плохо
обычно больше 500 вольт не дают

Нужен совет как правильно увязать между собой частоту выборок и горизонтальную шкалу.

Памяти есть на 4000 выборок. Максимальная частота выборок - 24 МГц, ниже - 12, 8, 6, 4.8, 4, в общем 96/4/n.

Я рассуждаю так. На высоких t/div будем выбирать частоту таким образом, чтобы заполнить скажем 2 экрана. Пусть экран - 10 делений. Тогда например при 1 ms/div, частота выборок должна быть 1/(0,02/4000) = 200 кГц. При уменьшении t/div соответственно повышаем частоту выборок - а значит с определенного предела, когда достигнем 24 Msps переключение диапазонов будет фактически аналогично просто горизонтальному зуму?
