blindman писал(а):Предлагаю вот такую схему:
....

А где память где будут оцифровки хранится? Гдето рядом с пропеллером?
Т.е. вы предлагаете использовать пропеллерт только для передачи оцифрованных данных в память? То чем обычно программируемая логика заимается, но чтобы с ней не заморачиватся, верно?

У меня УСБ на винте внешнем на 3 месяца хватило (отходят контакты), теперь только в перевернутом состоянии работает. Там просто кабель толстый, УСБ2.0 - вот наверно и расшатаорсь (на осцилле тоже наверно 2.0 кабель не помешает).

Кстати, под какой корпус планируются платы?

executer писал(а):А где память где будут оцифровки хранится? Гдето рядом с пропеллером?

Не рядом, а внутри

executer писал(а):Т.е. вы предлагаете использовать пропеллерт только для передачи оцифрованных данных в память? То чем обычно программируемая логика заимается, но чтобы с ней не заморачиватся, верно?

Верно.

Добавлено спустя 1 минуту 16 секунд:

=DeaD= писал(а):Кстати, под какой корпус планируются платы?

Пока неясно. Определюсь окончательно со схемой - там будем смотреть

Добавлено спустя 7 минут 20 секунд:
Положу тут ещё вариант схемы аналоговой части, чтоб не потерялась. Сайт с описанием проекта умер, но информация сохранилась в архиве http://web.archive.org/web/200807200304 ... SO/analog/

Какой нужен диапазон входных напряжений?

Есть предложения по схеме аналоговой части?

Мне кажется, уложиться в пресловутые 3000 рублей не получится. У меня получается только цена комплектующих аналоговой части (до АЦП) на 2 канала 1000 руб. минимум.

Добавлено спустя 53 минуты 10 секунд:
Ещё раз перечитал тему, заметил, что в основном идёт обсуждение АЦП и насколько быстро с него можно считывать. Мне же видится, главный вопрос - аналоговая часть. Достаточно широкополосный усилитель с изменяемым Ку и однополярным питанием. Без хорошего усилителя с ровной АЧХ толку от всех этих мегасэмплов - чуть

А вот если сделать модульную конструкцию - можно будет делать "лайт-версию" осцика с упрощенной аналоговой частью

blindman писал(а):. Достаточно широкополосный усилитель с изменяемым Ку и однополярным питанием. Без хорошего усилителя с ровной АЧХ толку от всех этих мегасэмплов - чуть

почему обязательно однополярный ?


диапазон.. (посмотрел на С1-99) там 5-0.002 и с ним вроде замечательно... правда вверх оно растягивается доп ручкой...

Эта модульность выльется в то, что цена "лайт" будет такая же, как и когда всё вместе, но с нормальными характеристиками. Смысла нет выжимать из АЦП максимум, если входные цепи убьют сигнал.

Я предлагаю делать не кривые, а упрощенные входные цепи - меньший диапазон входных, отсутствие плавной регулировки (скажем тупо выбор через реле делителя напряжений).

Duhas писал(а):почему обязательно однополярный ?

Чтоб от батареек питаться проще.

А плавно домасштабировать в рамках коэффициента 1:2 можно и на осцике программно.

Плавную регулировку никто делать и не собирается. Программное масштабирование при 8 разрядах АЦП? Нафиг

Добавлено спустя 55 секунд:

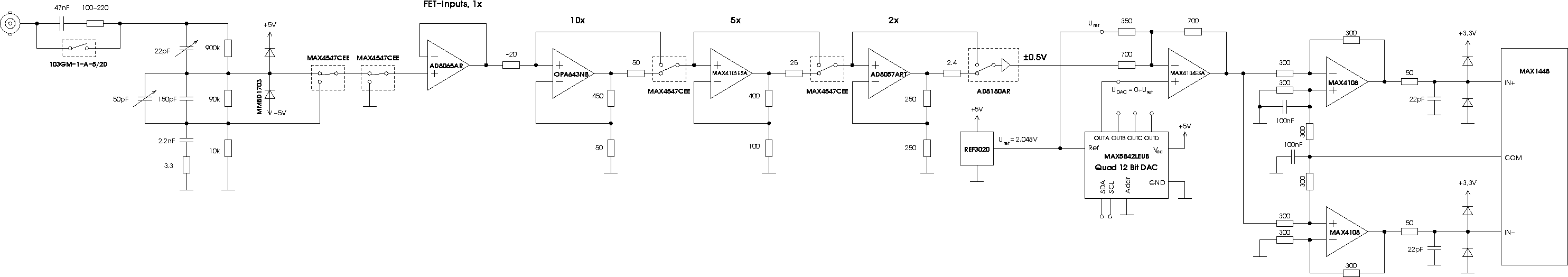

Вот приблизительно как я вижу аналоговую часть

blindman писал(а):

Duhas писал(а):почему обязательно однополярный ?

Чтоб от батареек питаться проще.

ну ведь мона и импульсником развернуть напругу... был бы выигрышь от нее главное....

blindman писал(а):Эта модульность выльется в то, что цена "лайт" будет такая же, как и когда всё вместе, но с нормальными характеристиками. Смысла нет выжимать из АЦП максимум, если входные цепи убьют сигнал.

Сделать разламываемую плату с 4 дополнительными крепежными отверстиями не надо - не ломаешь, считаешь единой платой, надо - разломил и заменил какую надо часть + запаял чуток проводков. Так реально? Правда лишние 12мм добавит к одной из длин платы

А давайте говорить, опираясь на более-менее конкретные схемы? Тогда можно и цены прикинуть, и каков эффект будет от "упрощения"?

В той схеме, что я набросал выше: ОУ по 50руб минимум в розницу, цифровой потенциометр - 100, ключи - по 35. Ок. 900 в сумме, если со всеми "мелочами"

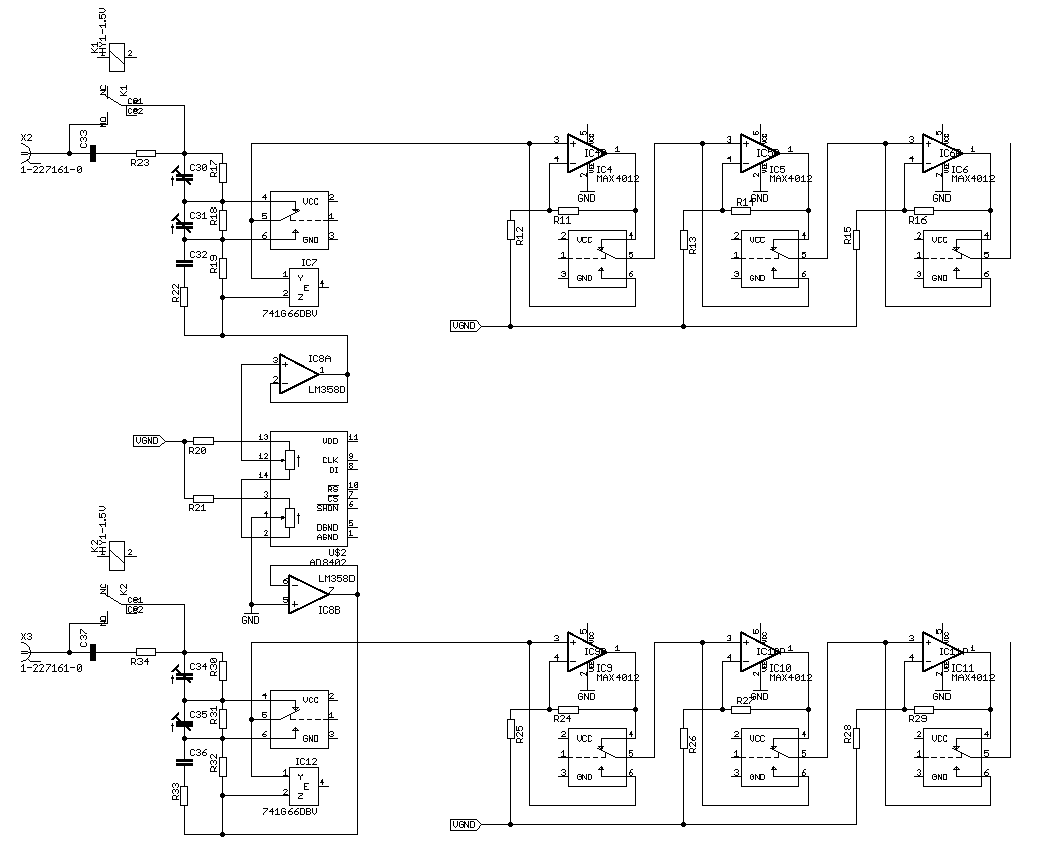

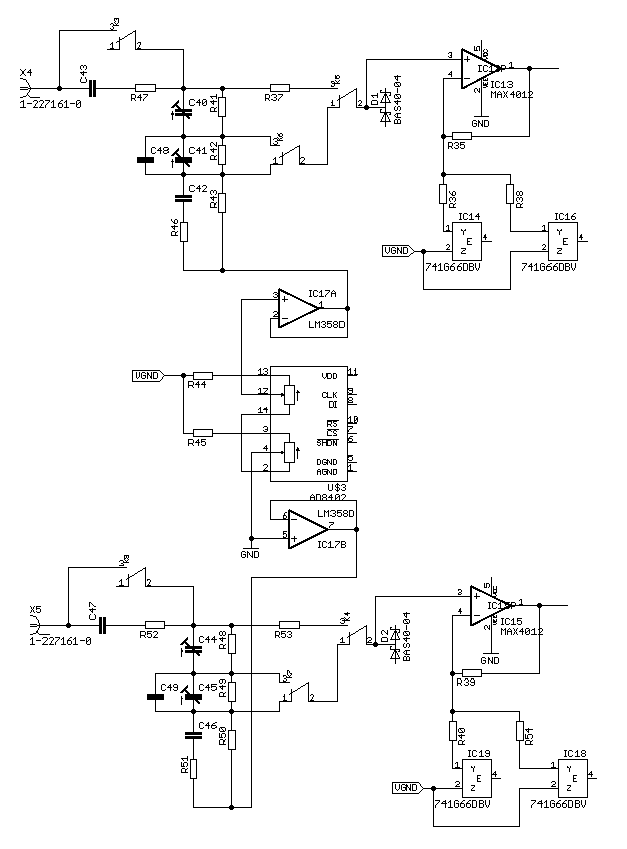

Вот схема попроще, проще наверно некуда. От батарейного питания возможно придётся отказаться, зависит от того, насколько доступны малогабаритные реле, с небольшим напряжением срабатывания и малым током обмотки.
