Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение =DeaD= » 04 дек 2009, 01:29

Тема 1 из 4.
(Прошу прощения за создание пачки тем, но я думаю, что будет удобней обсуждать эти разные конструкции в разных темах :oops: )

Цель: Создание чертежей, заказ деталей на лазерной резке, изготовление наборов и последующая продажа через shop.roboforum.ru по разумным ценам (ниже чем можно всё это купить у буржуев).

Предмет обсуждения: конструкция pan&tilt-платформ.

Материал: 1 или 1.5мм лист

Основы работы в SolidWorks с листовым материалом вроде освоил, теперь будем рисовать и пробовать изготовить.

Еще конечно нужен маленький гибочный станок, но по этому поводу уже тоже есть идеи :)

Тут будем по pan&tilt платформам собирать инфу и выкладывать то что будет получаться в солиде.

Добавлено спустя 29 минут 38 секунд:

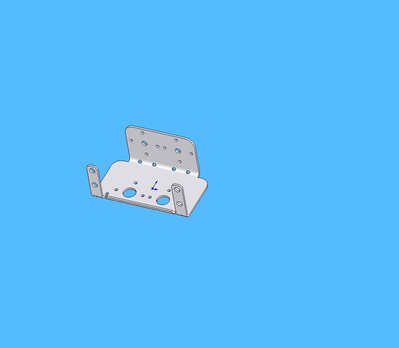

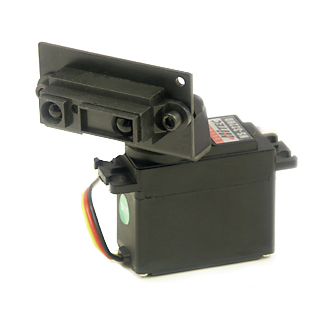

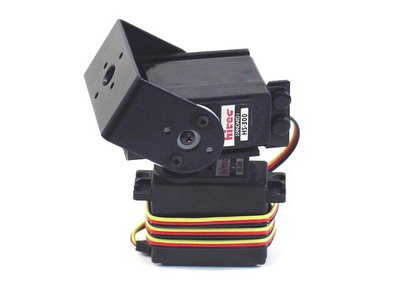

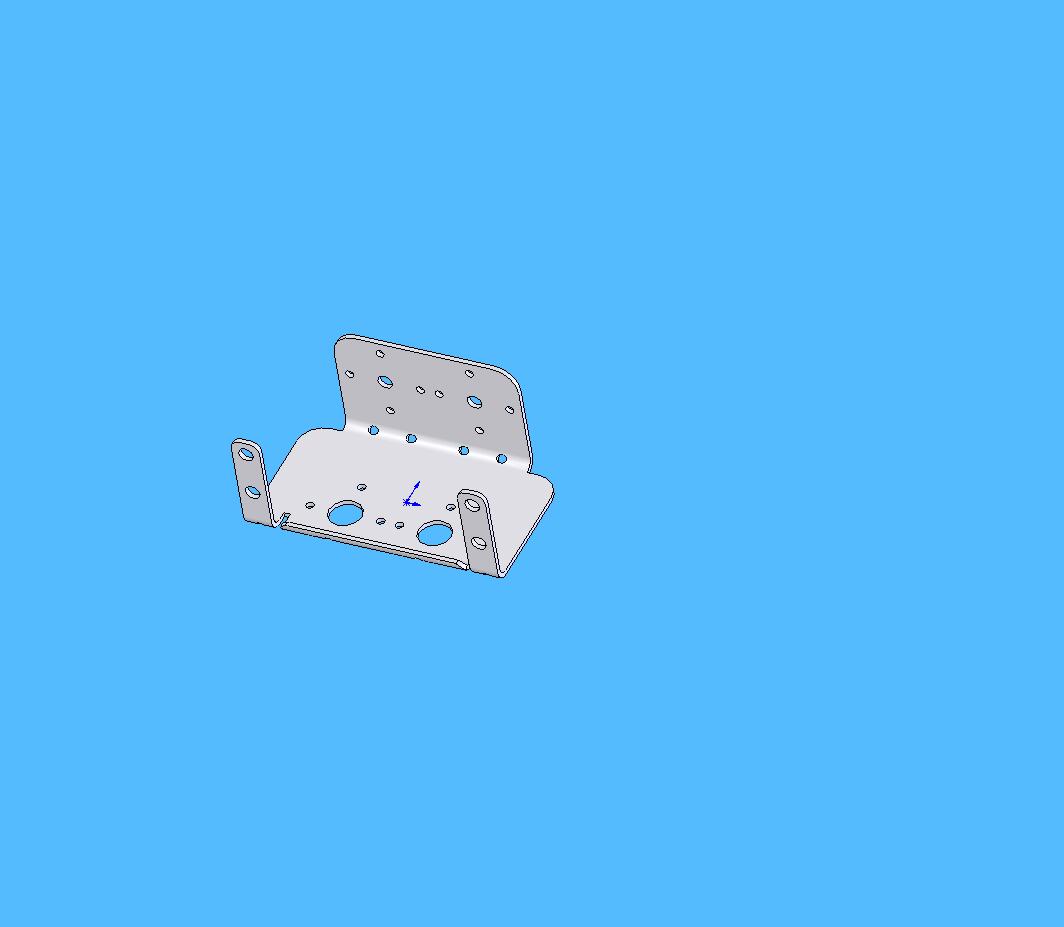

Для затравки модель от Lynxmotion и моя скобочка из солида :)
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение AndreiSk » 04 дек 2009, 01:34

А вообще, на какие сервы это рассчитано?
Это копия lynxmotion, или микросервы?
На твоей скобочке нету дырочки для ответной части П-скобки
(П скобка одной [-на серву другой-]-винт-твоя скобочка.
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение =DeaD= » 04 дек 2009, 01:36

Я думаю будут версии под HXT900 и под стандартные сервы (в т.ч. HXT5010 / HXT12K).

Про то какой дырочки у меня нету - не вкурил :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение AndreiSk » 04 дек 2009, 01:50

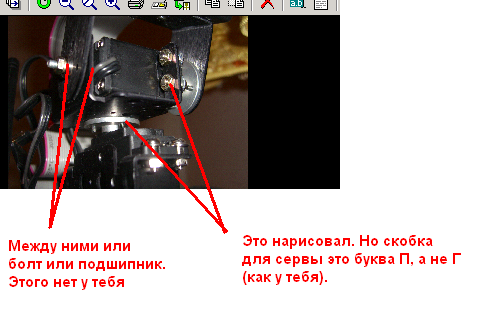

Сфоткал со своей машинки
Вложения
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение =DeaD= » 04 дек 2009, 08:53

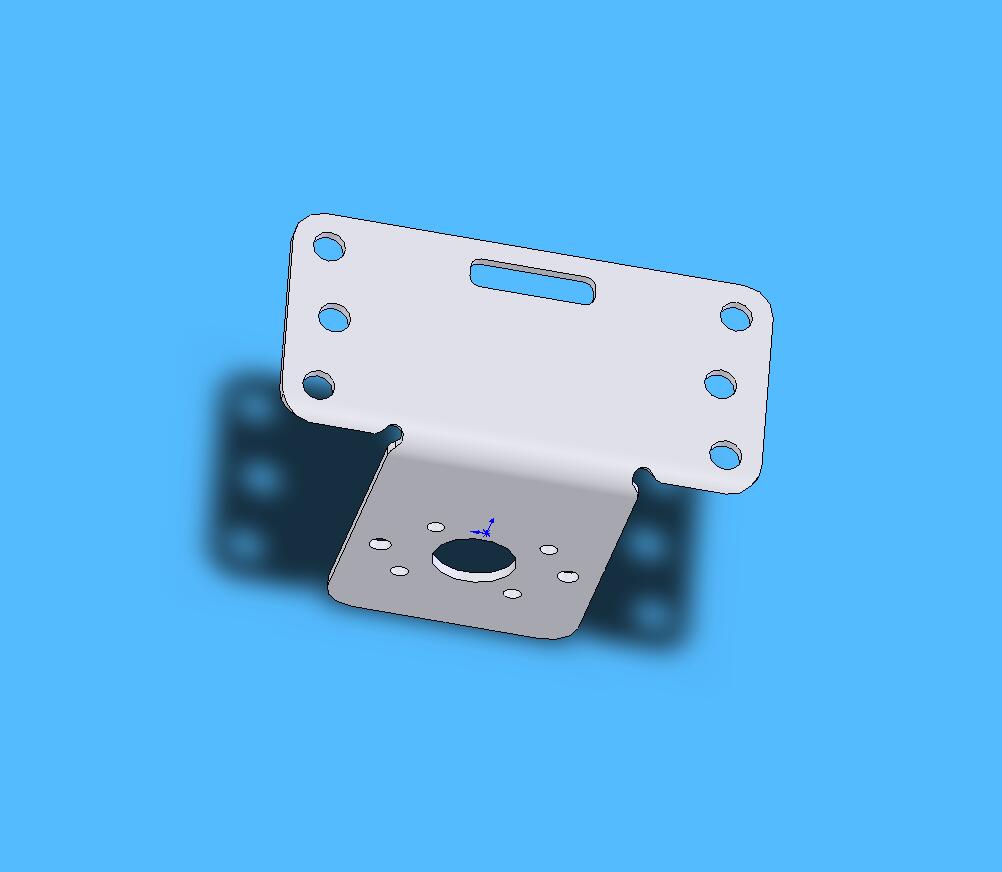

Так конечно у меня обычный Г-образный держатель типа вот этого (поэтому и буква не П и подшипника нету :)):
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение EdGull » 04 дек 2009, 11:49

делай чертеж гибочного станочка, фрезерану тебе детали для него.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение =DeaD= » 04 дек 2009, 12:16

Ну я сначала попробую, чтобы можно было из доступных компонент собрать :) но если что - я записал предложение :D
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение =DeaD= » 09 дек 2009, 21:14

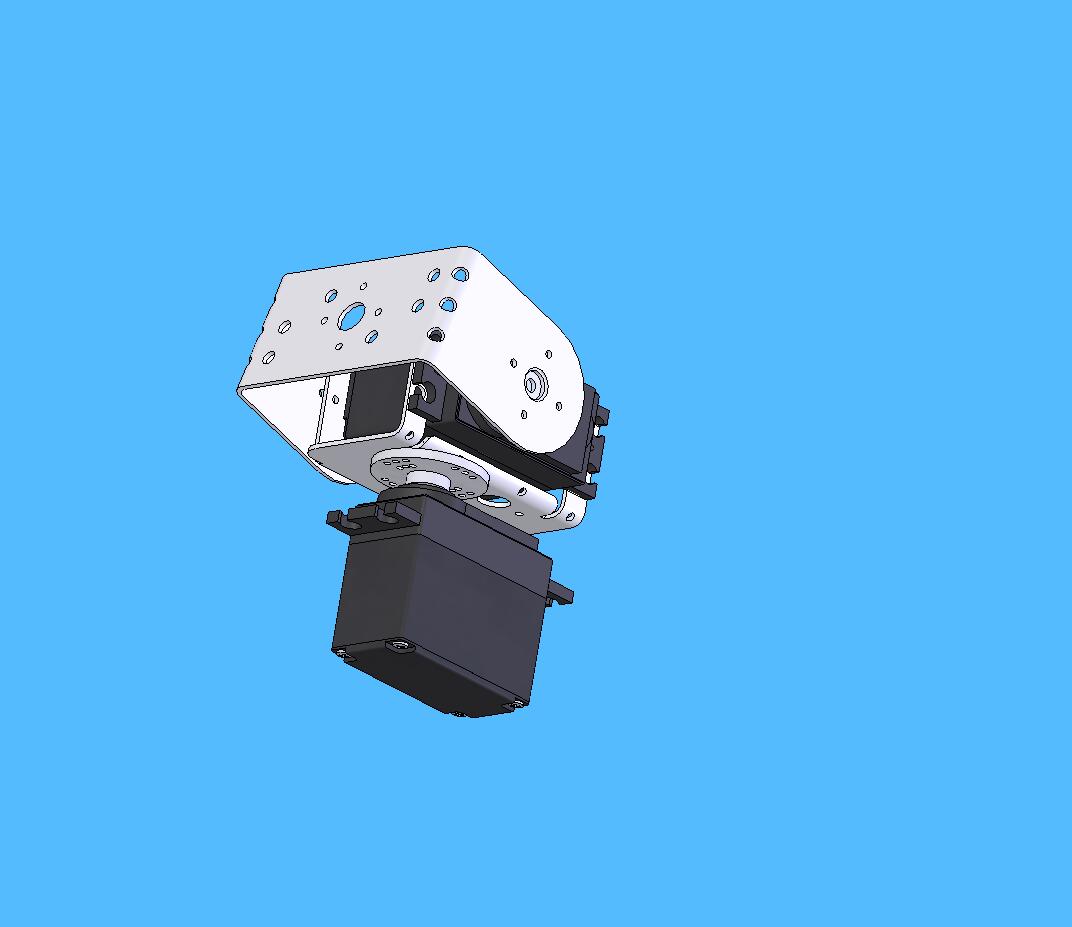

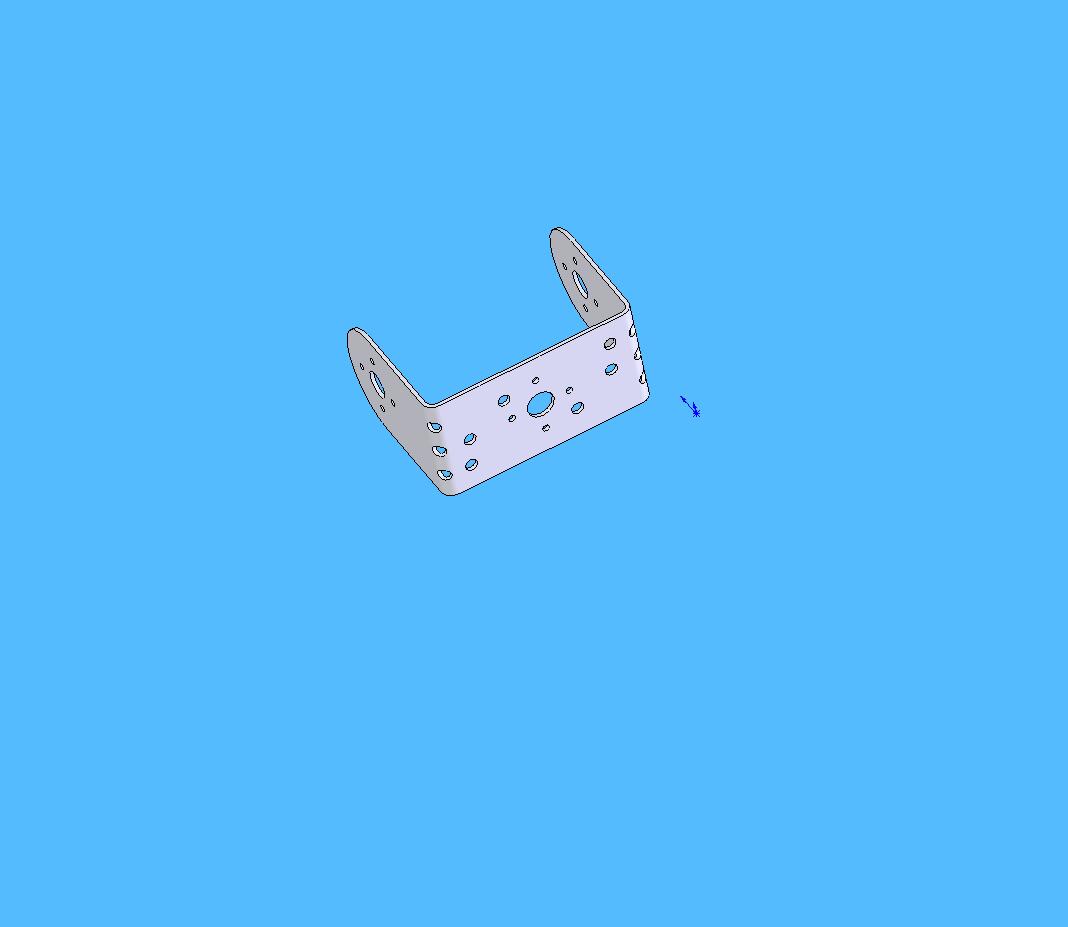

В общем как ни соберу - всё пулемет получается :crazy:

То есть как у Lynxmotion, только я сразу отверстия сделаю под датчики (ИК-дальномеры SHARP, сонары MaxSonar и Devantech).
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение AndreiSk » 10 дек 2009, 01:17

дырки на линии сгиба прочность не добавят :)
перекосит когда нибудь, вместо |_| будет /_/
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение =DeaD= » 10 дек 2009, 01:23

Уменьшу, но оставлю.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение AndreiSk » 10 дек 2009, 03:13

это чтобы гнуть легче было?
или для красоты?
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение =DeaD= » 10 дек 2009, 08:41

Чтобы были наметки где гнуть, пока не сделаю хитрый станок :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение pashteet » 19 дек 2009, 16:04

отличные и очень полезные скобочки :good:
Аватара пользователя
pashteet

Сообщения: 930
Зарегистрирован: 28 авг 2009, 12:50
Откуда: Волжский
Skype: pashok0988
ФИО: Павел Петрович

Re: Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение avr123.nm.ru » 19 дек 2009, 16:15

А лазером нельзя нарезать П-образный алюминиевом профиль чтоб без гибки обойтись ?
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Pan&tilt платформы из алюм. сплава (лазерная резка)

Сообщение =DeaD= » 19 дек 2009, 17:35

2avr123: Нет конечно, точнее гипотетически конечно можно, только станок на порядок сложнее будет и цены во столько же раз выше. Поэтому так никто не делает. Да и там же еще расфокусировка луча - т.е. надо будет нехилую защиту строить или деталь крутить, да и с любой стороны к детали не подберешься - короче не делают таких станков.

PS: Человек который за лазерную резку металла в выбранной мной конторе в отпуск свалил нехороший человек давно уже и как только выйдет продолжу тему, глядишь и подшипники уже приедут, хотя с новогодними почтовыми заморочками - фиг знает...
