Альтернативное решение для БК "Техновижн"

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Альтернативное решение для БК "Техновижн"

Сообщение gagar1n » 02 дек 2009, 23:30

Да, хреново без инета...
И так, за это время идея осталась прежней, лишь labview замен на VC++.
Схема подключения двигателей будет выглядеть так:
не исключено что реализуется схема как на брумботе.

2 CiSi тележка такая, стоит очень дорого для своей комплектации (35000), но деньги не мои, хотя и жалко.
gagar1n

Сообщения: 5
Зарегистрирован: 18 ноя 2009, 13:07
Откуда: Москва

Re: Альтернативное решение для БК "Техновижн"

Сообщение AndreiSk » 03 дек 2009, 00:54

несколько вопросов:
а) сколько моторов?
б) RPM моторов?
в) напряжение и предельный ток моторов?
д) диаметр колеса?
е) габариты тележки?
ж) грузоподъемность тележки?
з) а что не так с тележкой?
можно найти и самому ответы, но у вас есть, так за минуту напишете ответ :)
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Альтернативное решение для БК "Техновижн"

Сообщение gagar1n » 03 дек 2009, 10:15

а) Моторов 2
б) Моторы десятошные. RPM не считал
в) 12В 8А
д) ~15см
е) Как соберешь, ~35*60*15
ж) грузоподъемность 1 девятиклассник :D
з) с ней все отлично :)
gagar1n

Сообщения: 5
Зарегистрирован: 18 ноя 2009, 13:07
Откуда: Москва

Re: Альтернативное решение для БК "Техновижн"

Сообщение CiSi » 03 дек 2009, 13:13

Характеристики типовой конфигурации:
длина: 325 мм
ширина: 350 мм
высота: 160 мм
вес: 9 кг
полезная нагрузка: 25 кг
максимальная скорость: 40 м/мин
батареи: 2шт, 12V/4,5Ah
бортовое напряжение: 5V, 12V, 24V

Вот такая?
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Альтернативное решение для БК "Техновижн"

Сообщение gagar1n » 03 дек 2009, 15:50

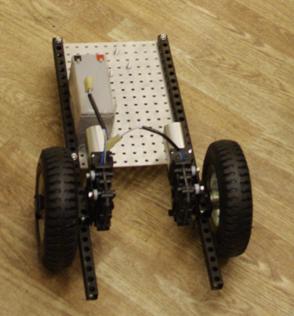

Вот такая (та что меньше), только без электроники:
Вот так, 2 недели назад:
gagar1n

Сообщения: 5
Зарегистрирован: 18 ноя 2009, 13:07
Откуда: Москва

Re: Альтернативное решение для БК "Техновижн"

Сообщение AndreiSk » 03 дек 2009, 18:00

Ну что то мне кажется дорого 35000р за тележку без электроники :o
Конечно у нее грузоподъемность = 1 девятиклассник,
но я свою 4 моторную тележку 35*35см со всей электроникой и механикой меньше чем за 35000р собрал,
ну там правда и грузоподъемность меньше будет.. но все равно :crazy:
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: Альтернативное решение для БК "Техновижн"

Сообщение CiSi » 03 дек 2009, 20:52

Я планирую такую собрать вместе с электроникой за 10т.р. ну или около того.
Да ну они там из техновижна дают, савсем зажрались - буржуи.

За такие большие деньги купили механику, так и электронику возьмите, что уж - гулять так гулять. :)
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Альтернативное решение для БК "Техновижн"

Сообщение yak-40 » 03 дек 2009, 21:19

CiSi писал(а):Я планирую такую собрать вместе с электроникой за 10т.р. ну или около того.

Это точно! Вот такая вот тележка обошлась мне совсем недорого http://roboforum.ru/viewtopic.php?f=10&t=6195&start=0
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Альтернативное решение для БК "Техновижн"

Сообщение CiSi » 03 дек 2009, 22:14

Недорого - это если не секрет во сколько?
Прошу прощения что не по теме.
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Альтернативное решение для БК "Техновижн"

Сообщение yak-40 » 03 дек 2009, 22:36

Два редуктора от ВАЗ по 700 руб, Два колеса по 300 руб, крепления для колёс здесь на форуме купил по 1200 руб. и аккумулятор 500 руб. Остальное - мелочи и своя работа лобзиком и напильником :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Альтернативное решение для БК "Техновижн"

Сообщение CiSi » 04 дек 2009, 03:12

Крепления дороговаты (им цена, максимум руб. 500), я раму заказал за 1л. С2Н5ОН
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: Альтернативное решение для БК "Техновижн"

Сообщение yak-40 » 04 дек 2009, 09:26

Самое главное, что-бы сделали тебе эту раму до употребления С2Н5ОН :crazy:
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Альтернативное решение для БК "Техновижн"

Сообщение CiSi » 04 дек 2009, 11:25

Как я понял - они всегда на работе под этим делом находятся :)
Но при этом соображают не пложо.
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел
