Вопрос по использованию видеокамер.

Обсуждаем рождающиеся мысли и результаты экспериментов.

Вопрос по использованию видеокамер.

Сообщение M@xSoft » 29 сен 2005, 21:17

Есть задача изготовить устройство, которое должно производить снимки с разрешением не менее 800х600, иметь связь с компьютером и иметь компактный размер.
Выносной модуль с собстенно камерой должен не превышать размеров 2х2х2 см.
M@xSoft

Сообщения: 48
Зарегистрирован: 23 апр 2005, 22:31
Откуда: Украина, г. Донецк
Skype: mcuprick
прог. языки: Basic, PHP, C#
ФИО: Цуприк Максим

Сообщение Kanoka » 29 сен 2005, 21:52

Искать по словосочитанию "Камеры наблюдения", думаю можно найти еще миниатюрнее.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение -= Александр =- » 29 сен 2005, 21:54

Ну, как вариант: покупаешь недорогой цифровик и выносишь на провода саму камеру и элементы управления...  Или поищи продвинутую вебкамеру - ее вообще можно через готовые радио-USB модули удлиннить...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение -= Александр =- » 29 сен 2005, 21:55

Kanoka писал(а):Искать по словосочитанию "Камеры наблюдения", думаю можно найти еще миниатюрнее.


800х600 она не даст... Там всего 300 строк...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Kanoka » 29 сен 2005, 22:56

Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение M@xSoft » 30 сен 2005, 00:08

Kanoka писал(а):Искать по словосочитанию "Камеры наблюдения", думаю можно найти еще миниатюрнее.

Мне нужно чтобы камера ВМЕСТЕ с объективом имела разъем 2х2х2 см.
M@xSoft

Сообщения: 48
Зарегистрирован: 23 апр 2005, 22:31
Откуда: Украина, г. Донецк
Skype: mcuprick
прог. языки: Basic, PHP, C#
ФИО: Цуприк Максим

Сообщение -= Александр =- » 30 сен 2005, 01:02

Ну тогда остается только камера из мобильника. Только вот какой у нее интерфейс и команды - дело темное...  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Goofy » 30 сен 2005, 21:01

Если извлесь из корпуса веб камеры то что собсна камерой и является, думаю будет самое оно. Только нужно соответствующего "пациента" подобрать
Goofy

Сообщения: 44
Зарегистрирован: 30 сен 2005, 14:04
Откуда: Красноярск
прог. языки: C, C++
ФИО: Макаров Иван

Сообщение Mike_MA » 03 окт 2005, 11:47

2х2х2см - это слишком мало для оптики и датчика.
Например датчик TH7887A имеет размер 56х34 мм , добавь к этому плату, оптику, контроллер, и т.д. И уже видно что в габариты 2х2см не влезть... :wink:
Mike_MA

Сообщения: 367
Зарегистрирован: 07 фев 2005, 17:41
Откуда: Санкт-Петербург

Сообщение Игорь » 22 янв 2006, 03:59

Оптика какая на этой камере должна стоять? если обычный объектив с АРД и на постоянный угол и ФР, то охранная типа KPC-xxx миниатюрная бескорпусная спокойно меньше 2 см в высоту а платка там вообще 17х17 мм. Так что смотри в магазинах охранного оборудования. Только сигнал с них максимум 600 твл, зато по люксам можешь найти и 0,0001 lux, она у тебя в темноте видеть будет, а если ИК подсветку то вообще как днем. Дерзай.
Игорь


Сообщение Kanoka » 22 янв 2006, 13:06

Подвернулась мне камера маленьких размеров, называется VV6502 от ST. Размеры: 9х11х6 мм.
Kanoka
Модератор

Сообщения: 1271
Зарегистрирован: 11 ноя 2004, 03:18
Откуда: Москва

Сообщение Shurup » 25 янв 2006, 13:02

Я делал подводную камеру, так туда поставил камеру для дверных глазков... она маленькая, но объектив никуда не денешь. Если у нее снять корпус будет маленькой. Там выходы: видео, звук. Подается питание 6-12 вольт. Рассмотри такой вариант..
Аватара пользователя
Shurup

Сообщения: 151
Зарегистрирован: 19 янв 2006, 00:35
Откуда: Украина Мариуполь

Сообщение Shurup » 25 янв 2006, 13:04

Вот посмотри на такие штуки..
http://www.robot-electronics.co.uk/shop/Camerax39s2081.htm
Аватара пользователя
Shurup

Сообщения: 151
Зарегистрирован: 19 янв 2006, 00:35
Откуда: Украина Мариуполь

Сообщение Magnus » 09 ноя 2006, 23:55

M@xSoft писал(а):
Kanoka писал(а):Искать по словосочитанию "Камеры наблюдения", думаю можно найти еще миниатюрнее.

Мне нужно чтобы камера ВМЕСТЕ с объективом имела разъем 2х2х2 см.

на ВРТП.ру гдето камеру размером менее 1 куб.см. обсуждали. оптика от мобилы, матрица китай.
Magnus

Сообщения: 44
Зарегистрирован: 05 фев 2006, 15:40
Откуда: Россия, Ярославль

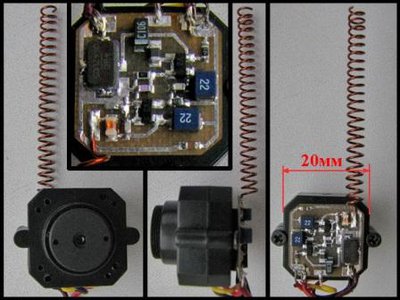

Сообщение Валерос » 16 ноя 2006, 01:20

Вложения
Аватара пользователя
Валерос

Сообщения: 362
Зарегистрирован: 30 сен 2006, 19:05
Откуда: Санкт-Петербург
