WK-2401 тупняк с Servo

Обсуждаем рождающиеся мысли и результаты экспериментов.

WK-2401 тупняк с Servo

Сообщение Smoky » 09 ноя 2009, 19:57

Вообщем повезло и досталось управление от "Стрекозы"
4-х канальная система радиоуправления WK-2401 (4-канальный РРМ)

Две сервомашинки


и такая позитиВка... приёмник сигнала...

Первый раз в моих руках Servo На неё идёт три провода -5в и два +5в
меняються на какие-то минивольты блин ,а поворачивает... КАК? :P
А два двигателя тяги выключены или прибавляют мощьность РИВЕРСА НЕТ!!!
Вообщем хочеться сделать из этого что-то толковое...

Хочу управлять двумя двигателями с разной полярностью и разной скоростью....с риверсом и всё такое...

Если вдруг есть решение этой задачи ПОДСКАЖИТЕ,,,,,

Блин вроде не совсем глупый,а в машинки не врубился там походу два транзистора и резистор переменный,насколько я понял из схемы найденой в нете.... не не факт что так там и есть (ОНО не разбераемо)
Аватара пользователя
Smoky

Сообщения: 31
Зарегистрирован: 02 сен 2009, 19:53
Откуда: СПБ

Re: WK-2401 тупняк с Servo

Сообщение Myp » 09 ноя 2009, 20:00

сервы управляются импульсами
от частоты импульсов зависит угол поворота выходного вала

на серву идёт +5 GND и сигнальный провод
определить кто где можно скачав доки на модель сервы.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: WK-2401 тупняк с Servo

Сообщение setar » 09 ноя 2009, 21:03

[[Управление_сервами_с_МК]] - там теория
Три провода черный(коричневый), красный, белый(желтый) - соответственно земля, питание и управляющий сигнал (ШИМ) .


Ещё можно поставить машинки постоянного вращения и без переделок получить мотор редукторы управляемые прямо с пульта (с реверсом и плавным изменением скорости в том числе)
Аватара пользователя
setar
Site Admin

Сообщения: 9248
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: WK-2401 тупняк с Servo

Сообщение avr123.nm.ru » 09 ноя 2009, 21:12

Myp писал(а):от частоты импульсов зависит угол поворота выходного вала

Ужас какой !!!

Добавлено спустя 3 минуты 7 секунд:
Smoky писал(а): меняються на какие-то минивольты блин ,а поворачивает... КАК? :P

Вот как - угол поворота вала servo пропорционален ширине управляющих импульсов которые следуют примерно каждые 20 милиСек - http://avr123.nm.ru/z13.htm Среднее положение - это ширина импульса около 1500 микро Сек.

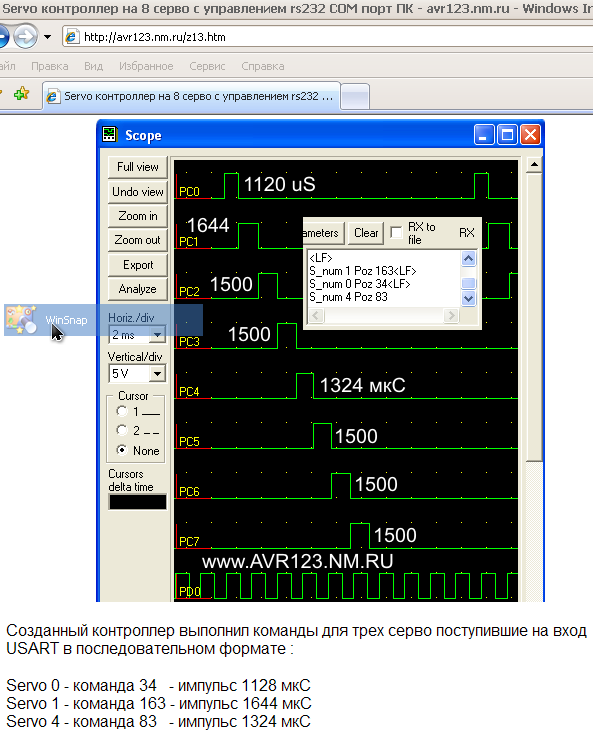

Осциллограммы сигналов управления рулевыми машинками выглядят примерно вот так:
