Привет !!!
Я только начал заниматься програмированием микроконтроллеров. Только недавно мигнул светодиодами - радости были полные штаны. Очень хочу заниматься робототехникой, но в силу определённых причин не мог начать до недавнего времени. В будущем хочу сделать робота пылесоса )))
Пока для изучения работы МК решил придумать себе задание - сделать кодовый замок зажигания в машину.
Планируется, что пока не введёшь правильный код цепь замка зажигания будет разомкнута или цепь от камутатора до датчика хола...надо ещё подумать.
На данный момент сделал тестовую плату и отладил на ней первую программу.
Посмотрите пожалуста и сделайте замечания и предложения.
...сейчас попробую скинуть фотку платы и исходник.

Ждемс ! Если и в PROTEUS сделаете вашу схему и выложите папку с файлами исходниками то и помочь вам будет проще так как ваша макетка есть только у вас а PROTEUS у многих - http://proteus123.narod.ru

PROTEUS у меня нету... сейчас буду качать )
До завтра постараюсь сделать в нём схему и скину исходники...
если конечно успею до завтра разобраться с ним ...
Большое спасибо за ссылку !

Вы только не подумайте что это обязательно ! Вовсе нет. Это просто совет. Вы вольны делать так как вам удобней.

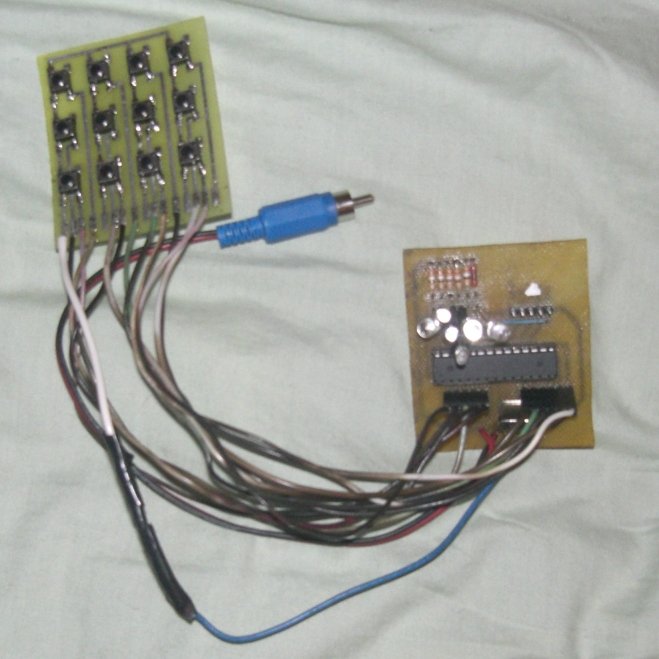

Вот фотка устройства... Сделал не очень аккуратно, но это тестовый вариант для проверки работоспособности программы...

Добавлено спустя 4 минуты 19 секунд:
Я с протеусом пока не разобрался как следует... Вот сейчас выложу исходник программы на С. Фотка устройства. А схему, если простите выложу ввиде фотки бумаги - нарисую от руки... Просто я ни разу не рисовал схемы на компе.
Надеюсь, что у меня не так всё грустно

Сейчас можно купить очень красивую клавиатурку, стоит порядка 5 у.е.

а где продаётся? вы могли бы скинуть ссылочку если не сложно )

Добавлено спустя 16 минут 33 секунды:

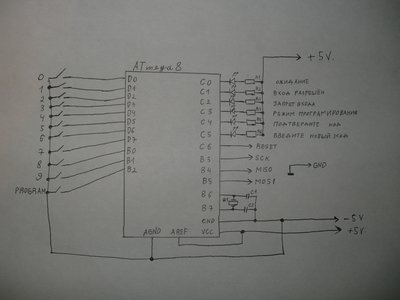

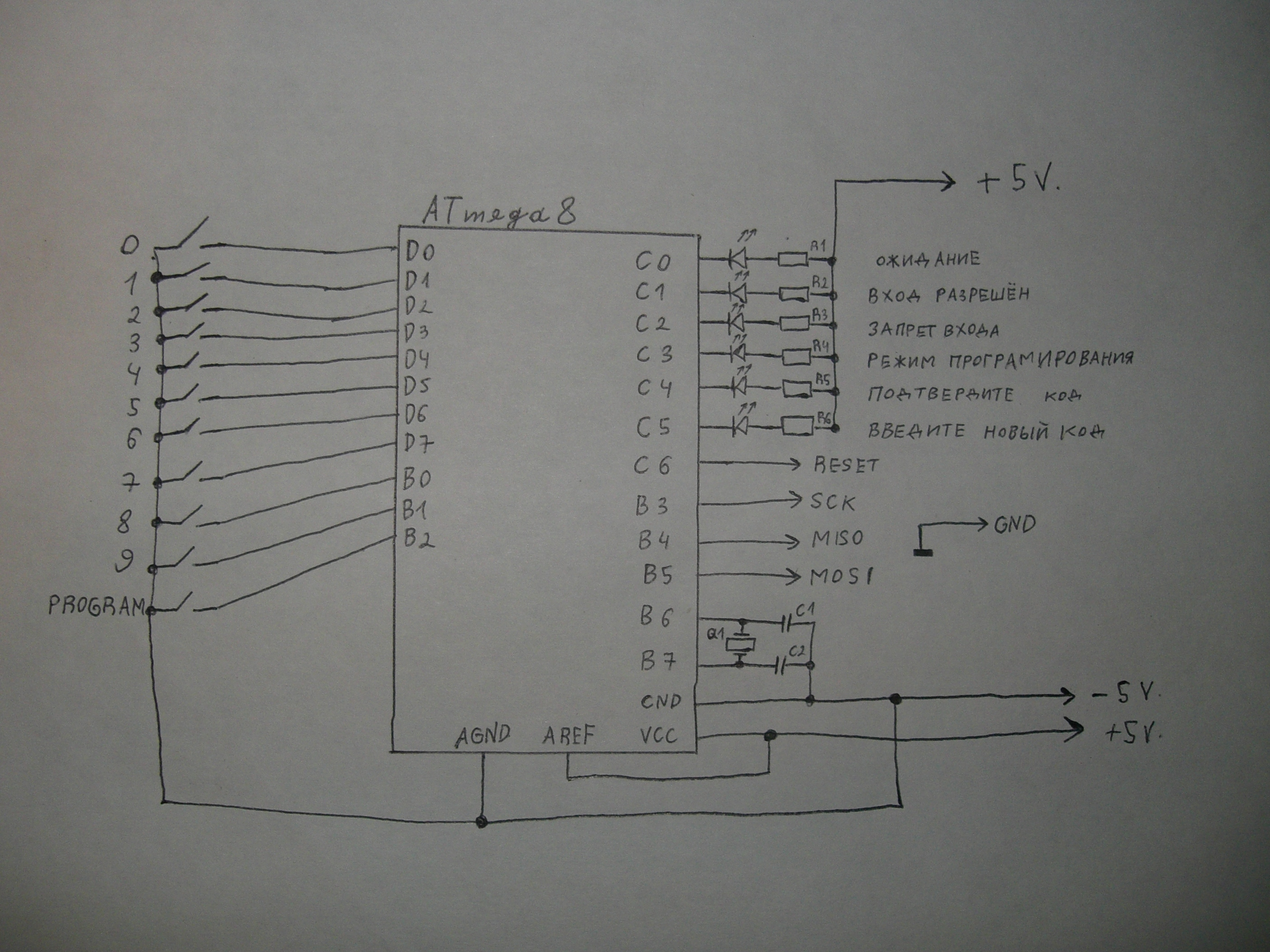

Вот схемку намолевал )))
извиняюсь за столь безбрежный вид...
Построил устройство на основе ATmega8. Принцип работы:
выводы МК , подключённые к клавиатуре, постоянно опрашиваются и в случае нажатия одной из цифровых клавишь
начинает записываться введённый код (4-значный) который потом сравнивается с зараание сохранённым. В случае правильного ввода загарается светодиод С1, символизирующий что вход разрешён. А в случае неправильного ввода загорается светодиод вывода С2, символизирующий о запрете входа. После чего возвращается в начальное состояние.
Если нажата кнопка program, то пользователь входит в режим програмирования и может задать новый код. Сначала запрашивается начальный код и в случае его подтверждения предоставляется возможность ввести новый код, после чего устройство возвращается в начальное состояние уже с сохранённым новым кодом. А в случае не подтверждения кода загорается индикатор запрета входа и устройство возвращается в начальное состояние.
Вот в кратце, что задумывалось...
***
Я думаю сделать вместо диода разрешения входа релюху которая будет прирывать цепь от камутатора до датчика хола или от замка зажигания... пока не знаю как лучше...

Нада бы еще пикалку, которая будет пикать при нажатии на кнопки.
А вот где клаву купить у вас я не скажу, я ж в другом городе живу.
А рвать имхо лучше цепь бензонасоса, причем землю.

Бензонасос конечно идея хорошая, но у меня карбюратор (((
хотя если кто будет повторять, я думаю не будет особых проблем придумать какую цепь рвать.
А пищалку можно на AVRке сделать ?
я думал над этим, но придумал пока только то, что последовательно каждой кнопке включить отдельно сделаную пищалку и получится что при нажатии любой кнопки будет издоваться "пик"

Бензонасос конечно идея хорошая, но у меня карбюратор (((

и бак на крыше
в карбюраторных тоже бензонасос есть...

смешно )))

в карбюраторных машинах бензонасос с механическим приводом !
у меня ВАЗ 2108 и там шток толкает кулачёк бензонасоса, а тот в свою очередь мембрану...
где есть электробензонасос, это уже не карбюратор, а моновпрыск )

Maxiik писал(а):1. хотя если кто будет повторять, я думаю не будет особых проблем придумать какую цепь рвать.
2. А пищалку можно на AVRке сделать ?
3. я думал над этим, но придумал пока только то, что последовательно каждой кнопке включить отдельно сделаную пищалку и получится что при нажатии любой кнопки будет издоваться "пик"

1. Нет это важно, обычно угонщики при попытке проверить почему не заводится увидят что питание на насос идет и сразу пропустят этот блок как исправный. Так по крайней написано на форумах по угону и защите.
2. Ну конечно на АВРке ее и сделать, я имел ввиду что нужно приделать пьезопищалку, МК же сам по себе пищать не будет.
3. Вообще у вас с кнопками изначально не правильный подход, нужно было сделать матричную клавиатуру, вы бы затратили 6 ножек МК, а не 9, но раз они не используются можно и так оставить. А пищалку вешаете через транзистор на любую свободную ногу и при нажатии кнопки на это ногу выдает последовательность нулей и единиц разной длительности или еще как. А вообще почитайте вот здесь. http://radiokot.ru/lab/controller/02/

в карбюраторных машинах бензонасос с механическим приводом !

так это еще лучше
"ломаем" штатный бензонасос так, чтобы тупо пропускал горючее
добавляем электрический и прячем его от посторонних глаз
тогда угонщики точно мосК сломают

Добавлено спустя 1 минуту 54 секунды:
а маленькую 5ти вольтовую пищалку можно и без транзистора на ногу МК повесить
сколько так делал, все гут

интересная идея насчёт насоса )
А подскажите пожалуста как можно сделать кнопки сенсорными ?
можно ли решить эту проблему програмным путём или придётся применять специальные микросхемы ?

Ну или покупать специальные кнопки... А нафига, чем проще тем надежней.
