Здравствуйте. Прошу помощи. Так как сам я не электронщик, а энергетик, то свою проблему попробую объяснить не зная терминов, принятых для общения здесь. В общем ситуация следующая: есть генератор переменного напряжения, который приводится в действие двигателем внутреннего сгорания, работающим на сжиженом газе. Есть блок управления этим генератором, который контролирует напряжение в сети и в случае его исчезновения запускает автоматически генератор. И все бы хорошо, автоматика работает, если бы не одно НО - ДВС с воздушным охлаждением не должен работать без остановки дольше 6 часов. Тоесть если я нахожусь дома, то я всяко его выключу на пол-часа и дам остыть, а вот что делать, если я в командировке? Что довольно частое явление. В общем некий алгоритм работы девайса, который нужен для решения этой проблемы, я представляю. Ну в меру своих возможностей. Ниже приведу нечто вроде алгоритма работы программы и схему того, как это будет выглядеть, а от Вас прошу помощи в том, что касается материальной стороны этого вопроса, тобишь на чем собрать это и на чем написать программу.
10 Подать питание на реле К2
20 Если К1 разомкнут, то переходим к 20, если замкнут, то переходим к 30 (реле будет замкнуто если на выходе генератора появится напряжение, а это случится только в том случае, если блок управления обнаружит пропадание сетевого напряжения)
30 Разомкнуть реле К2 через 6 часов

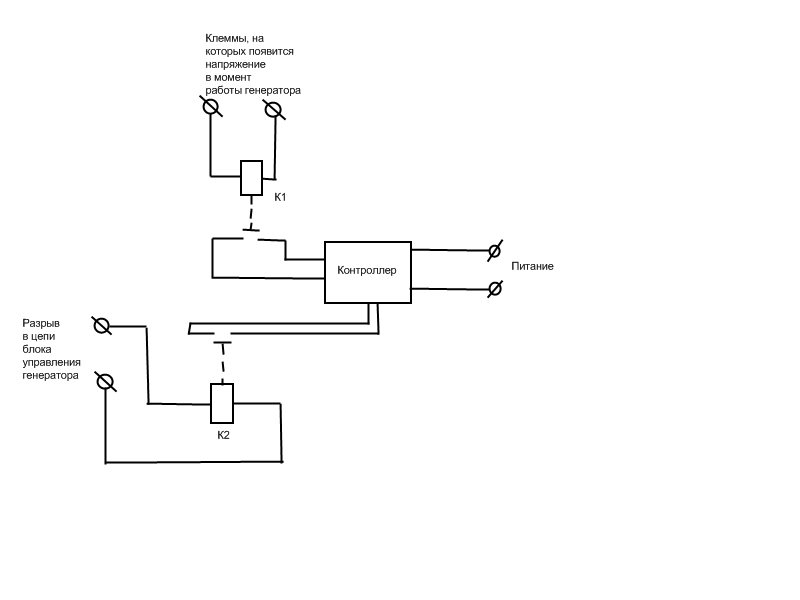

40 Через 30 минут перейти к 10 (преходом к 10 строке мы снова замыкаем цепь питания блока управления генератором, который в свою очередь проверит напряжение входной сети и если оно в порядке, то К1 останется разомкнутым, а если нет, то цикл запустится по новой).

Вот такие мои соображения, очень рассчитываю на Вашу помошь.
С уважением, Николай.

Вобщем задача для программиста несложная. Сложнее сделать это в железе. Нужен некий контроллер, например на Меге8, драйверы управления реле, датчики замыкания.
Можно адаптировать какой нибудь готовый контроллер. Например из серии Опен Роботикс или Мини Бот

А нельзя просто поставить тумблер, который переключать на время отъезда и тем самым вообще блокировать запуск?

Тут вроде АВР отвечал??

а я бы охлаждение сделал нормальное чтоб без остановки работало...

хотя в курсе авр123 наверняка есть подходящая задача - пример

Видите ли executer, дело в том, что такой тумблер как раз есть в схеме, его-то как раз и разрывает реле К2. Но все дело в том, что если вырубят электроенергию. хотя бы на сутки, а генератор не запустится, то боюсь с холодильниками будет проблема. А так-же с котлом, который тоже работает от электричества.

Извините, не понятно было из постановки вопроса.
может вам будет легче пару реле времени крикупить и подключить их соответствующим образом - чтоб 12 часов работы отрабатывали и паузу пол-часика?? Ничего травить-паять-кодить не прийдется.

И еще одно - везде пишут что холодильник как огня боится включений-выключений и перепадов напряжения (не знаю правда ли это). Стоит ли его так мучать, может продукты новые дешевле нового холодильника выйдут?
И что котлу греть если вас дома нету?

И надежней будет, чем самоделка...

ну можно еще пару реле времени поставить) с предыдущим постом согласен

ну что...можно сказать...
надо сообразить реле-таймер на 6 часов(на сколько вам нада)
счас попробуем схемку набросать....может простой схемой обойдемся

Добавлено спустя 56 секунд:
эх...пока писал и думал, без меня уже все написали

Добавлено спустя 17 минут 24 секунды:
придумал!
вот оно что... мультивибратор!


Добавлено спустя 54 секунды:
вот ...одно плечо на 6 часов сделать, другое на 30 минут......
а как достичь такого времени не знаю...научите...

Добавлено спустя 6 минут 57 секунд:

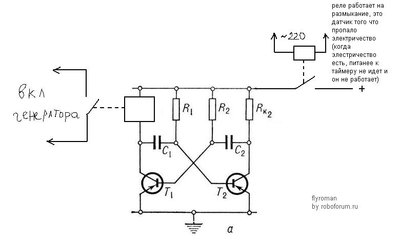

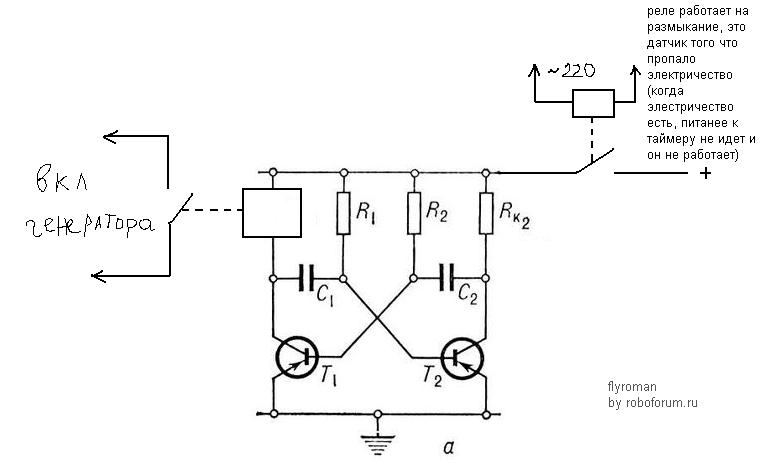

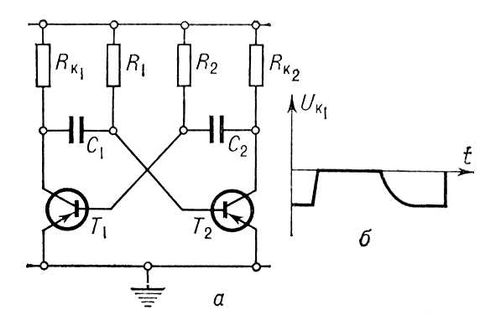

ЧТО ТО ТИПА ЭТОГО....

есть небольшой ньюансик...но о нем потом расскажу...он небольшой

ну по-ходу чем больше R1, R2, C1, C2 - тем больше время периода. На современных комплектующих наверно можно и на 6 часов плече собрать. Вот только вернемся обратно к пайке, травлению платы, надежности (а за счет рассыпухи еще и точность непонятная выйдет).

Ну и для питания любой электронники аккумулятор с зарядным не забудте.

Добавлено спустя 3 минуты 44 секунды:
в схеме flyroman`a лучше предусмотреть цепочку постоянно держащую С2 заряженным - чтобы при отключении электричества мультивибратор начал с периода 6 часов а не 30 минут.

ну да...питание нада.....
тут посоветовался с братом (тож радиоэлектроник)...посоветовал...точнее задал сначала вопросы мне:
1.зачем нужно отключать генератор?
он нагревается? или еще чего...

2.по каким признакам можно определить что генератор нужно отключить?
-по времени (как мы счас думаем)
-по температуре(если от нагрева нужно отключить)
-от нагрузки

И вправду, если от нагрева, то почему бы не поставить термодатчик и отключать....это будет вернее чем по времени, мало ли летом будет очень жарко и он быстро перегреется...

как в автомобиле вентилятор включается....так и сделать....тока на отключение

Ыч.. Залошил

Добавлено спустя 1 минуту 17 секунд:
но нужно не забыть про гистерезис термореле, либо всеже установить минимальное время остывания после остановки по перегреву

ну это уж какое термореле сообразим...

ОО! Есть же датчик от Dallas DS80B20 вроде так - там же можно его запрограммировать на автономную работу, а поставить парочку - вот и гистерезис.

flyroman писал(а): на 6 часов сделать, другое на 30 минут......
а как достичь такого времени не знаю...научите...

использовать Тини13 и паузы delay_ms() в CVAVR например.

Добавлено спустя 52 секунды:

executer писал(а):ОО! Есть же датчик от Dallas DS80B20 вроде так - там же можно его запрограммировать на автономную работу, а поставить парочку - вот и гистерезис.

Есть же аналогичные уже с функцией термостата.
