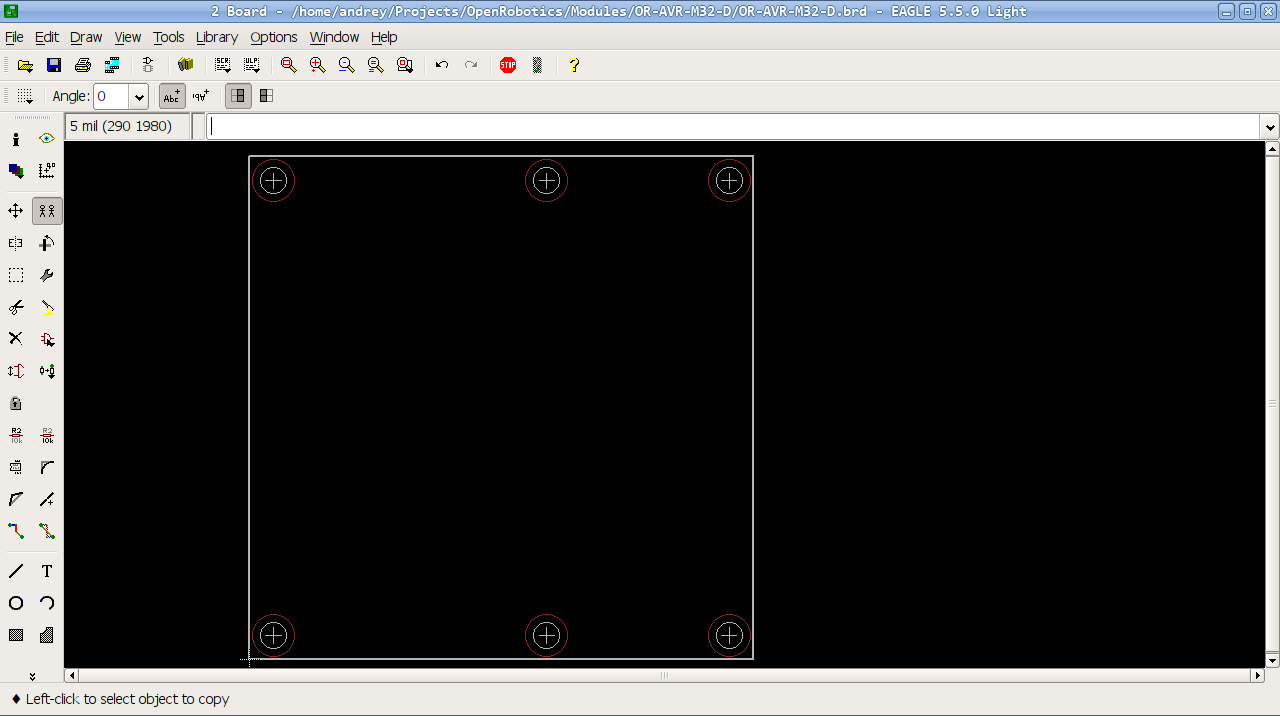

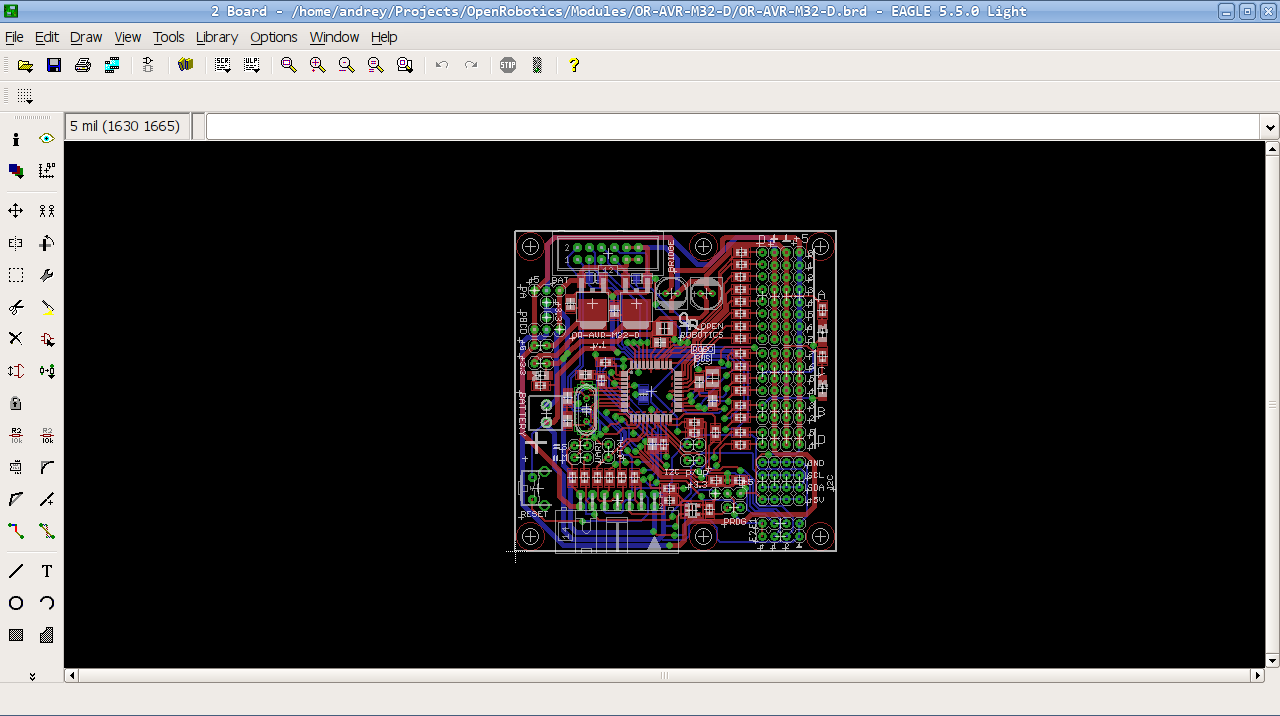

2SkyStorm: Выделить чего надо груп-селекшеном (прямоугольной рамкой, мышкой), вырезать, потом в нужном файле вставить - это так волшебным образом работает копирование блоков в EAGLE

Не получается Group Select -> Cut -> Open File -> Paste.
Сообщение "Paste buffer empty".

Инструментом выделения выбираем ненужные участки, жмём удаление , потом Ctrl+правая кнопка (применяет команду удаления ко всему выбранному). Выделяем всё что осталось, жмём Cut , потом щёлкаем внутри окна. Скопировали. Открываем свой файл, жмём Paste . Готово.

Сделал. Спасибо.

Добавлено спустя 1 час 49 минут 52 секунды:
Вроде окончательно закончил со схемой. Кто, что скажет?
Занимаюсь платой.

кондеров по питанию нихт?

Вроде как RoboBus подразумевает 3.3 regulated, зачем кондеры?

У нас рекомендация на всех модулях LC-фильтр по питанию ставить (100 мкГ + 0.1-1мкФ), но дело твоё

SkyStorm писал(а):Вроде как RoboBus подразумевает 3.3 regulated, зачем кондеры?

ну лишними они не будут)) можно всегда незапаять..

Все получил модуль на руки. Единственное пока нет времени им заняться.
Две недели буду на курсах по Кискам.

Походу, какие-нибудь компьютерные интеллектуальные сети.

Cisco

блин, они ж всю жизь Цисками были )) я даже и не подумал о них )))

Итак ... курсы закончились и я выхожу из сумрака на просторы интернета.
Собираю схему на макетке, начал в суботу в воскресение к вечеру почти собрал (не хватает нескольких деталей).

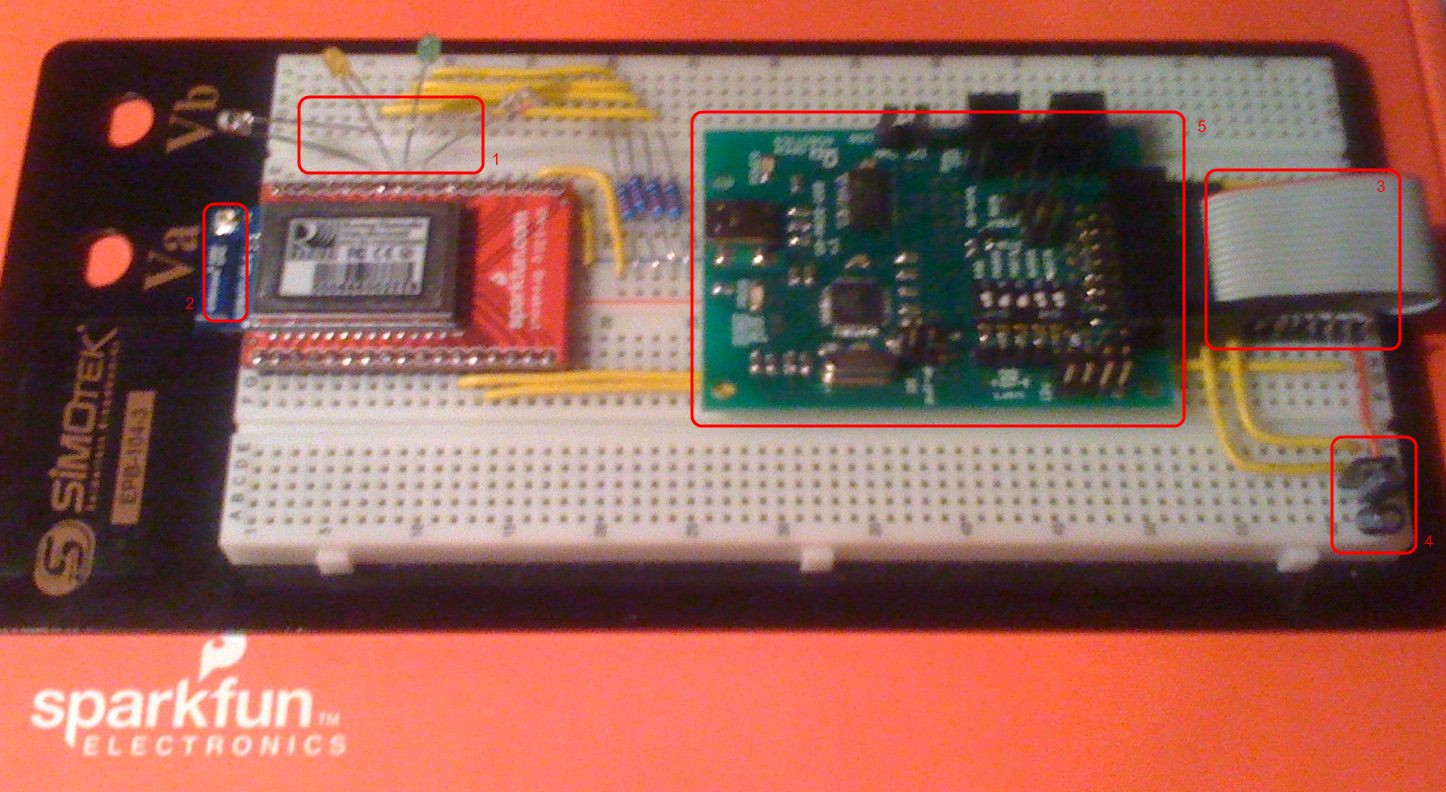

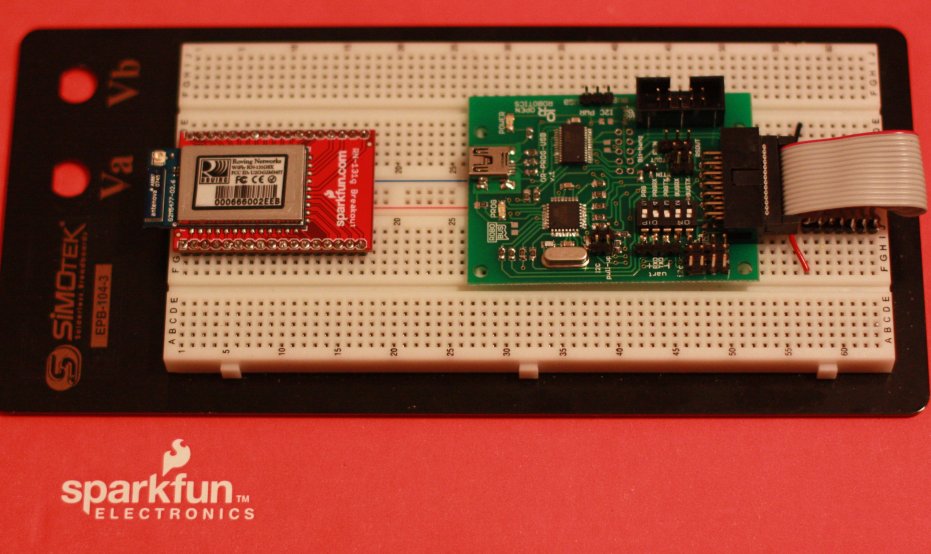

Суботняя фотка Макетка + WiFly модуль + RoboBus переходник + OR-PROG-USB.

Итак прогресс на 26.10.09.

1. 4 светодиода состояний
2. Чип Антена и разьем для внешней
3. Раскладка RoboBus на пины.
4. LDO IRU1010-33
5. OR-PROG-USB

В принципе все готово, по как говорится в песне "подруга подкинула проблем"
Модул OR-PROG-USB который планировалось использовать как USB-UART мост оказался как то не особо для этого подходящим Вся мостовость заключается в возможности прокинуть 2 линии RX/TX от USB, питание от USB на RoboBus не пробрасывается не на 2 pin(VDD 3.3) ни на 14 pin(VDD 5).
Т.е. при наличии USB +5 на устройстве мосте, RoboBus устройство должно питаться от своего источника.

Совет blindman'a "Если надо 5 вольт на 14 ноге, можно замкнуть между собой крайние контакты джампера I2C PWR - 5В с USB будет на 14-м контакте RoboBus."

Далее для того что бы получить 3.3 ставим 4. LDO 5 -> 3.3, почему IRU1010-33, то что было под рукой )))

Схема собрана, вечером буду проверять что получилось по питанию. Очень не хочется сжечь модуль.

PS: Компания производитель выпустила модули с ограниченой темпиратурой использования (0C to 70C) по цене 40$ на опте. По всему остальному модуль абсолютно идентичен.
