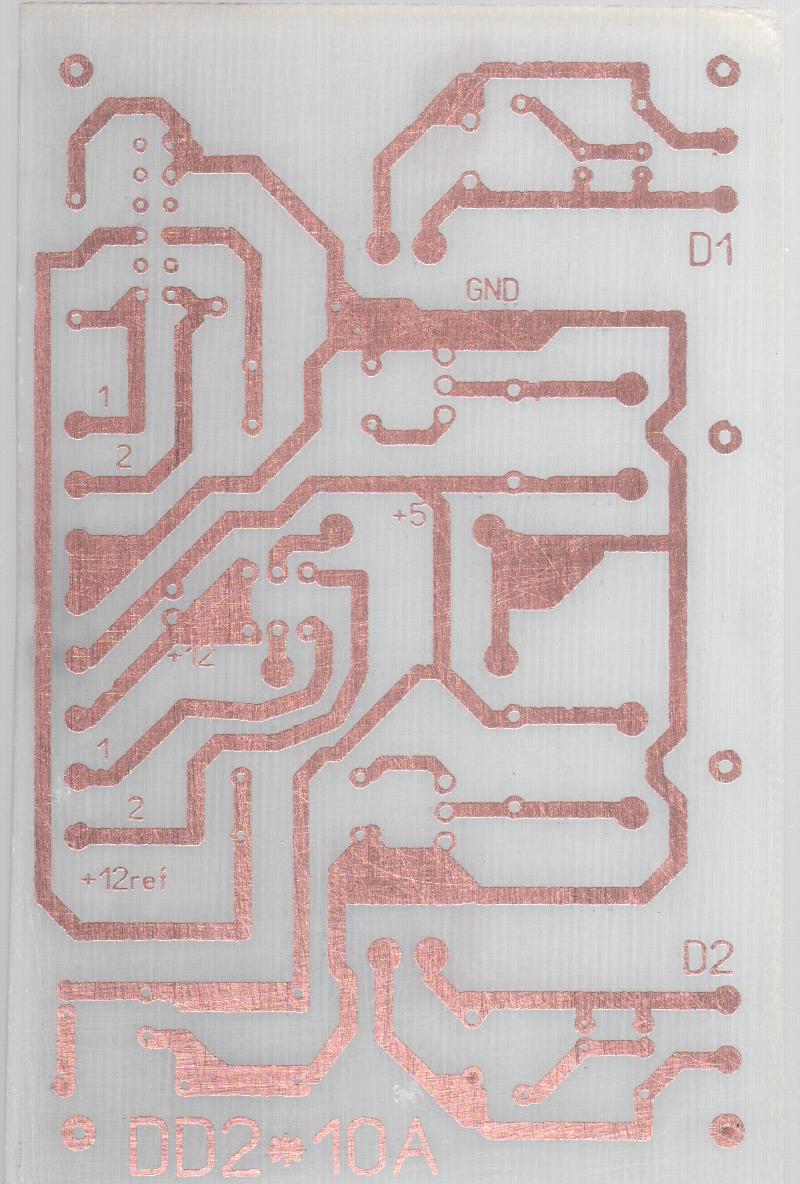

ну так, вот....плату нарисовал ДД на реле.
печатал на принтере HP(не помню какой).
фото сделано через сканер.


Непонравилось.
На Saumsug лучше...(SCX-4200)..Но так как теперь самсунг печатает серым..пришлось на HP печатать....
Счас на "затравку" кину))

Что за реле на 10А?

Да ну 10А...... - РЭС 22

3А-30В
http://www.debryansk.ru/~rele/res22.html

Переключающих на 5В с двумя группами контактов не было в магазине...взял дешевые РЭС 22 - по 20 руб/шт...

Движки в холостом режиме - 1.2 А
Под сильной нагрузкой - 3А

реле 3А-30В , а у меня питание 6В, так что пойдут думаю...

Добавлено спустя 1 минуту 19 секунд:
P.S. Это ж для себя...для души написано)))

Добавлено спустя 2 минуты 12 секунд:
Кстати, это первое реле которое я держал в руках и которое было у меня дома...дело это было 12 лет назад в 5 классе.

Ааа.... а на плате написано DD2*10A

Добавлено спустя 38 секунд:
3A наверное и наш OR-MD2-2A-12V потянул бы только надо было бы проверить еще по даташитам конкретных мосфетов.

ну дык реле поменять...будет на 10)) Я просто не знал, какой ток у РЭС-22...написал 10, чтоб душа радовалась))

Так реле поменять - на плату не встанет, просто я думаю нифига себе - какие маленькие реле где-то нашел на 10А, да еще и типа "2С" или тут вообще реле не на плате?

ну у тебя же на плате стоят))

на плате только управляющие контакты реле + винт его крепления М3
посмотри http://www.debryansk.ru/~rele/res22.html

так как группа контактов большая(по количесту) решил на плату не делать...

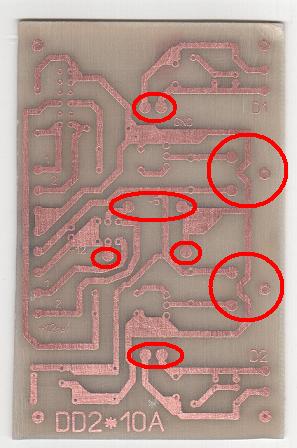

в кружочках место под реле...
остальные отметки- места подключения контактной группы, с помощью проводков

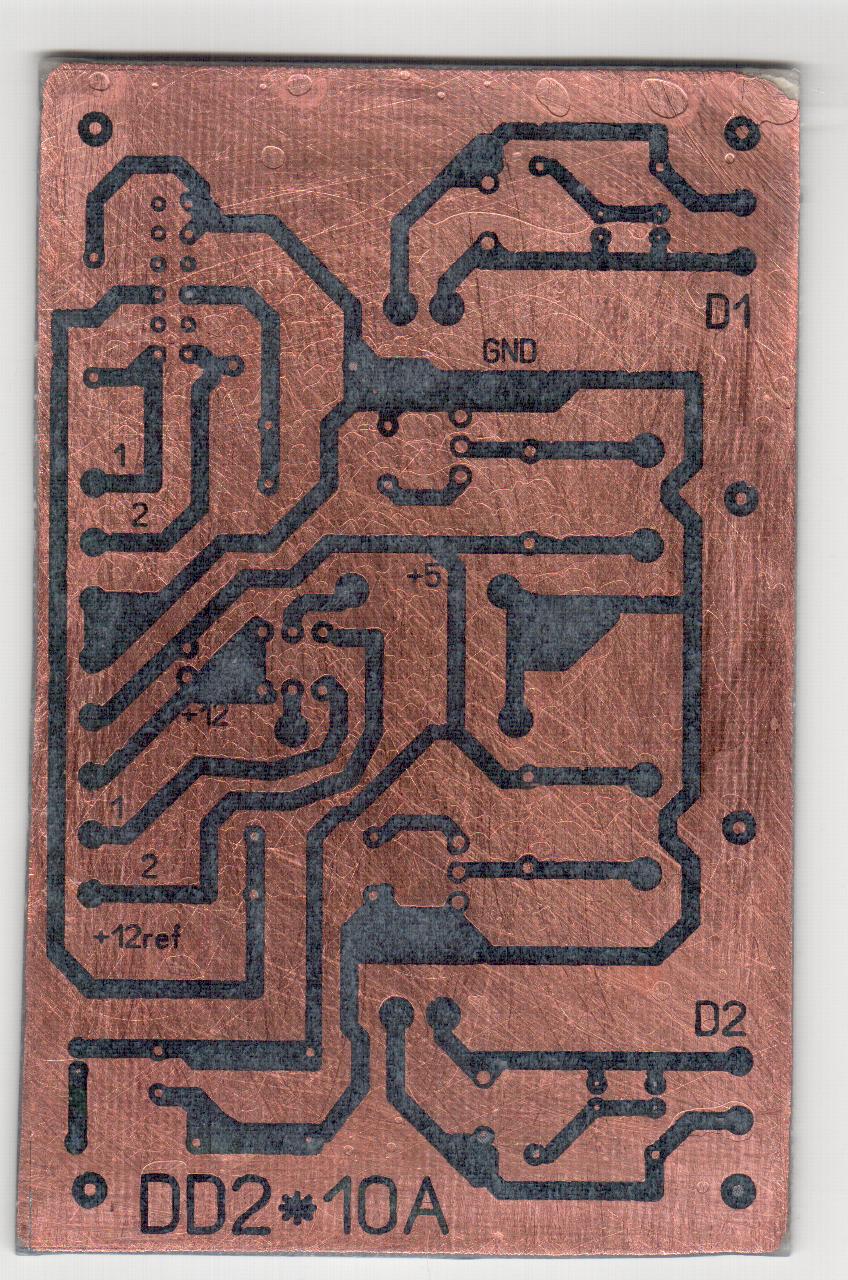

А вот кстати и платка вытравилась(опять же через сканер делал фото)


Добавлено спустя 2 минуты:
Короче в еденичном экземпляре пойдет))

Добавлено спустя 43 секунды:
Все, пошел сверлить)))

Добавлено спустя 12 минут 4 секунды:

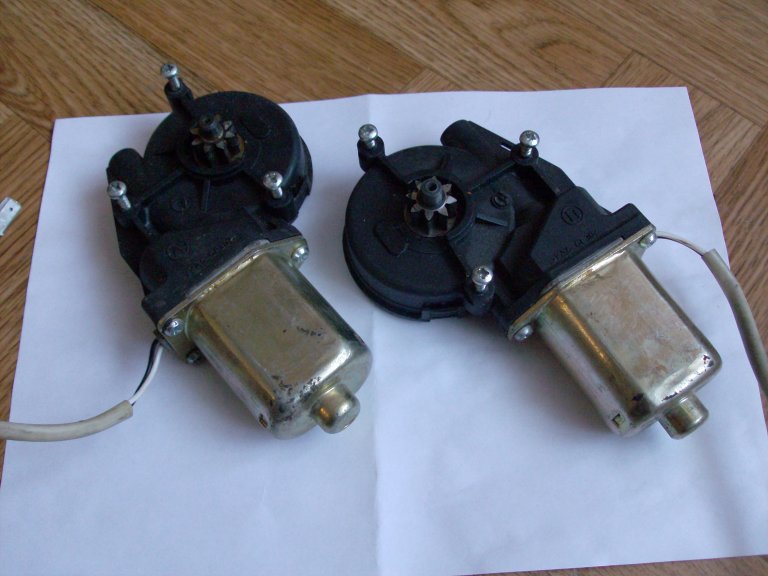

А , не, вот еще, забыл двигателями похвастаться))

Что за движки, от чего, сколько стоят?

blindman писал(а):

Модератор blindman:Скоро начну ругать тех,

вот хотел , хотел, хотел сделать...но очень хотелось бежать сверлить плату, на будующее учту.

Добавлено спустя 5 минут 12 секунд:

=DeaD= писал(а):Что за движки, от чего, сколько стоят?

Движки стеклоподъемников, вроде с ВАЗ 2112...с задних стекол чтоли(они с какими-то направляющими и т.п. шли)....
друзья авторемонтом занимаются...вот дали....
Такое: http://images.yandex.ru/search?p=2&text ... rpt=simage

в магазине - 500 р.

Хм, вроде 2А стеклоподъемники жрать должны на холостом ходу вечером дома проверюсь

=DeaD= - так и есть, недавно мерил, ровно 2А на холостом, с нагрузкой и того больше (в районе 10).

ни че подобного...1 А ...

Тогда момент - счас перемерию
(потом исправлю это сообщение)

===============================

Померил мультиметром, и он показывает от 2-3А, но я еще провода взял поршивые, может из-за них что то
Если твои потребляют 1А, то это же здорово!

Ну у меня-то питание не на полную, может быть в этом дело...
У меня питание 6В - 9А...
А им-то надо 12В.
Если, что не серчайте...

Добавлено спустя 6 минут 19 секунд:

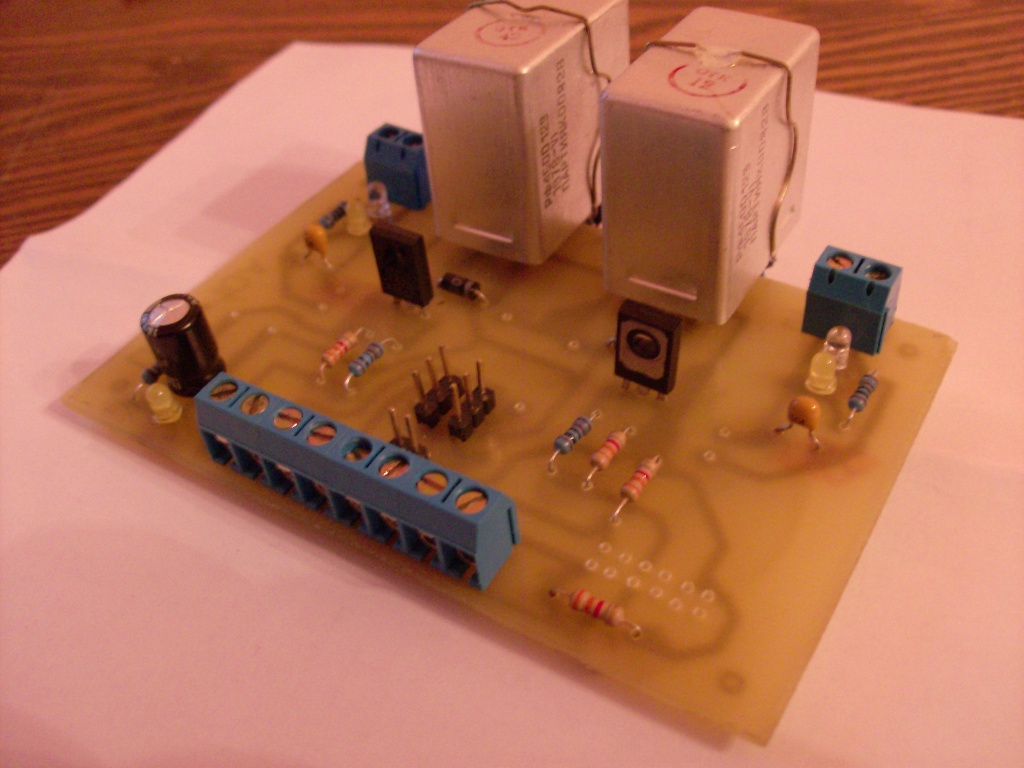

Вот и плата запаяная, разбросано конечно все, места много))) Разъема под RoboMD2 не хватает.
