Транспортный робот. ДП.

Обсуждаем рождающиеся мысли и результаты экспериментов.
Ответить

Re: Транспортный робот. ДП.

Сообщение flyroman » 17 янв 2010, 18:47

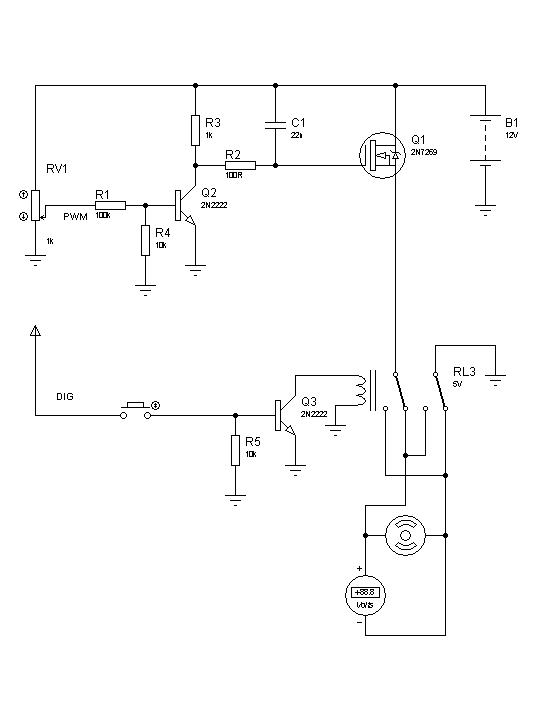

А вот так собрать ДД, как будет интересно: а мофсет ампер так на 10...
только что схемку накидал...
DIG- 1/0 - в прямом/в обратном

модель для Proteus
DD.rar
(52.31 КиБ) Скачиваний: 9
Последний раз редактировалось flyroman 17 янв 2010, 19:26, всего редактировалось 1 раз.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич
Вернуться к началу
Реклама

Re: Транспортный робот. ДП.

Сообщение Drunya » 17 янв 2010, 18:58

Реле как то непонятно включено...
Глюк по-немецки означает "счастье"...
Аватара пользователя
Drunya

Сообщения: 196
Зарегистрирован: 05 июн 2007, 12:20
Откуда: Киев
прог. языки: C/C++, ASSEMBLER
Вернуться к началу

Re: Транспортный робот. ДП.

Сообщение flyroman » 17 янв 2010, 19:25

ну дык, для тебя непонятно))

Добавлено спустя 43 секунды:
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич
Вернуться к началу

Re: Транспортный робот. ДП.

Сообщение Duhas » 17 янв 2010, 19:51

на счет схемы - все нормально. только мосфет нада ниже релюшки сделать ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Транспортный робот. ДП.

Сообщение flyroman » 17 янв 2010, 20:10

Всмысле на массу его? мосфет...

Добавлено спустя 4 минуты 27 секунд:
Duhas писал(а):на счет схемы - все нормально. только мосфет нада ниже релюшки сделать ...


дальше релюшки полярность меняется, как его туда?
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич
Вернуться к началу
Реклама

Re: Транспортный робот. ДП.

Сообщение executer » 17 янв 2010, 20:19

ыыы. между блоком контактов и землей.
Аватара пользователя
executer

Сообщения: 784
Зарегистрирован: 30 янв 2009, 01:24
Откуда: Запорожье
прог. языки: Си, AvrASM, STL, САС, учу Си++
ФИО: Павел
Вернуться к началу

Re: Транспортный робот. ДП.

Сообщение Duhas » 17 янв 2010, 20:22

так, и еще, на кой тебе там на затворе кондер? у затвора емкости и так хватает..

щас смотрю на схему еще, и чота вапще ой, ты что решил полевик в линейный режим загнать?!?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Транспортный робот. ДП.

Сообщение flyroman » 17 янв 2010, 20:30

Забей...я управление мосфетом с какой-то схемы взял...

Я тут подумал, есть вот такая штука:
http://shop.roboforum.ru/product/kontro ... vigatelej/
Может её вместо МОСФЕТА?
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич
Вернуться к началу

Re: Транспортный робот. ДП.

Сообщение CiSi » 17 янв 2010, 21:13

Извиняюсь - все понял! :pardon:
Последний раз редактировалось CiSi 17 янв 2010, 21:34, всего редактировалось 1 раз.
Аватара пользователя
CiSi

Сообщения: 1027
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел
Вернуться к началу

Re: Транспортный робот. ДП.

Сообщение Duhas » 17 янв 2010, 21:16

мм 180р.. а в нем реверс есть ?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Транспортный робот. ДП.

Сообщение =DeaD= » 17 янв 2010, 21:17

был бы реверс не было бы 180р :)

Добавлено спустя 51 секунду:
Это я привез с хоббисити посмотреть есть ли реверс :) нету, вот продаю почем купил :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов
Вернуться к началу

Re: Транспортный робот. ДП.

Сообщение Duhas » 17 янв 2010, 21:20

Dead, а что там с ДД на реле?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
Вернуться к началу

Re: Транспортный робот. ДП.

Сообщение flyroman » 17 янв 2010, 21:38

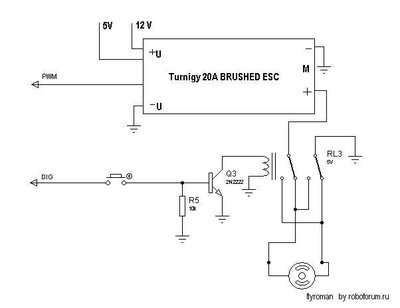

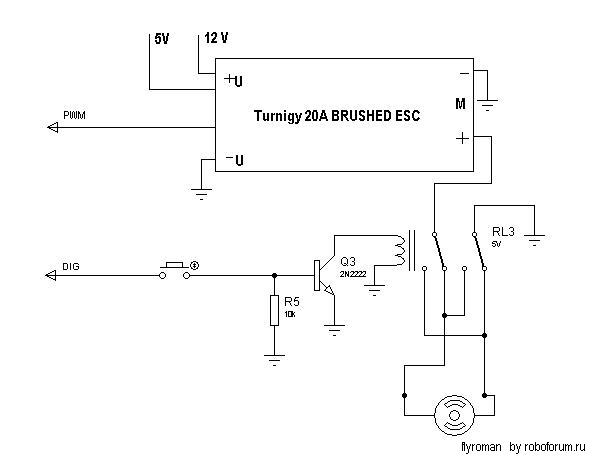

вота схема...

Делов-то!!


=DeaD= писал(а):был бы реверс не было бы 180р :)
Это я привез с хоббисити посмотреть есть ли реверс :) нету, вот продаю почем купил :)


Dead, такие есть??
http://shop.roboforum.ru/product/kontro ... vigatelej/
мне 2 шт нада..
Последний раз редактировалось flyroman 17 янв 2010, 21:39, всего редактировалось 1 раз.
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич
Вернуться к началу

Re: Транспортный робот. ДП.

Сообщение =DeaD= » 17 янв 2010, 21:40

Duhas писал(а):Dead, а что там с ДД на реле?

Руки уже почти дошли до него, так OR-AVR-M128-S кончаются, надо их произвести партию, ну и может OR-AVR-M128-DS :)
А так я уже морально готов протестить ДД на реле :)

Добавлено спустя 33 секунды:
flyroman писал(а):Dead, такие есть??
http://shop.roboforum.ru/product/kontro ... vigatelej/
мне 2 шт нада..

Будешь издеваться - не дадим скидку :P
Там же написано на странице, сколько есть таких.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24218
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов
Вернуться к началу

Re: Транспортный робот. ДП.

Сообщение flyroman » 17 янв 2010, 21:40

Duhas писал(а):Dead, а что там с ДД на реле?


дык вот выше, моя разработка)) :beer:

Добавлено спустя 32 секунды:
Пардон.... :pardon:
«Это невозможно» — сказала Причина. «Это безрассудно!» — заметил Опыт. «Это бесполезно!» — отрезала Гордость.
«Попробуй» — шепнула Мечта…
Аватара пользователя
flyroman

Сообщения: 1266
Зарегистрирован: 12 янв 2009, 21:39
Откуда: Чебоксары, Чувашская Республика
Skype: roman.buhalov
прог. языки: Basic, VisualBasic,Pascal, Delphi, ASM
ФИО: Роман Сергеевич
Вернуться к началу
