Pinout для TCM8240 + макетки под Xmega и LPC21xx

Обсуждаем рождающиеся мысли и результаты экспериментов.

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 01 сен 2009, 12:32

ммм
1 - ну насчет 1117 я даже не знаю, ей максимум 150мА пропускать... но совет логичный ))
2 - тот что для охлаждения? по идее не должен, но я думаю учесть совет выше и соседнего полигона там не будет так близко )
3 - сделаем
4 - дорожки 0.3.. куда больше я даже не знаю ) такие и ЛУТ-ом делаются )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение -= Александр =- » 01 сен 2009, 13:09

Еще совет: слева и справа по краю платы набить кучу переходных - соединить земли.

Добавлено спустя 1 минуту 25 секунд:
Переходное по координатам 3950:4700 касается дорожкт на нижнем слое!

Добавлено спустя 2 минуты 25 секунд:
А вообще неплохо бы на этой-же плате вокруг камеры натыкать светодиодов для ИК-подсветки... :roll:
Или разъем чтоб поверх одеть еще одну плату-кольцо с диодами...

Добавлено спустя 1 минуту 5 секунд:
Еще мысль скруглить углы фрезеровкой. Красивее будет плата. :wink: Делается просто дугами на слое BOARD
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 01 сен 2009, 13:11

на счет светодиодов, я уже писал.. там дырочки чтобы поверх платку припаять... и сигнал STROBE туда же... блин у мну координаты в миллиметрах )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение -= Александр =- » 01 сен 2009, 13:11

Оно к R2 подходит
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 01 сен 2009, 13:38

угу.. нашел.. только седня передвигал там резисторы (

щас поковыряю да выложу...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 01 сен 2009, 19:28

помучал еще плату ) а то после последнего поста меня сморило поспать )
теперь она аля замучаем сверлильный станок ! ВИА в массы )

в архиве ПДФ-ки и пкадовские файлики...
Вложения
pinout.rar
(429.22 КиБ) Скачиваний: 21
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение -= Александр =- » 01 сен 2009, 19:40

ну, переходные в 2 ряда - это ты конечно загнул... :D Одного бы хватило.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 01 сен 2009, 19:42

ну что там место пустует ? )))
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 02 сен 2009, 13:14

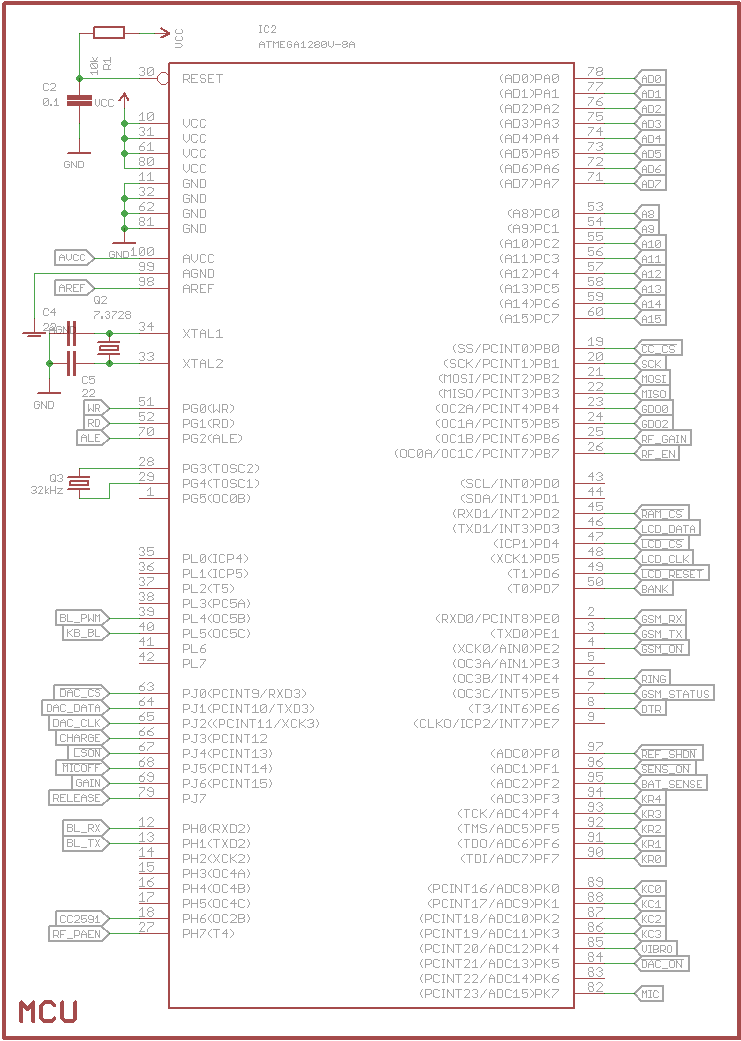

думаю вот как рисовать символ для хмеги128 )) )

100 пинов блин многа.. хоть в несколько частей рисуй ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение blindman » 02 сен 2009, 13:20

Не вижу проблем
Вложения
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 02 сен 2009, 13:22

уговорил )
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 03 сен 2009, 20:08

вот он ужос )))

Добавлено спустя 3 часа 57 минут 4 секунды:
тэкс.. думаю пихать ли на макетку под хмегу память... мнения ? )
Вложения
Xmega128.pdf
(50.95 КиБ) Скачиваний: 26
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение blindman » 04 сен 2009, 09:51

Лично мне такая макетка нужна для изучения чипа, поэтому я бы её нафаршировал по максимуму, чтобы можно было быстро собрать нужную конфигурацию без возни с изготовлением разъёмов, переходников, каких-то внешних плат и т.д. Что-то можно не устанавливать, а допаивать по мере необходимости.

Память - как SRAM, так и SDRAM. Внешняя последовательная флэш. Светодиоды. Кнопки. Подключение ЖКИ (выбрать распространённую распиновку 16х2). Карта памяти. Пара подстроечных резисторов (тест АЦП, порог компаратора). USB. RS-485. Разъём PS/2 под клаву/мышь. Коммутация всего этого добра по типу STK500 или EasyPIC.

Интересно, вот в даташите написано: Direct addressing of up to 16M bytes of program memory and 16M bytes of data memory. Ну с памятью данных понятно, её снаружи можно привесить. А с program memory они это просто для понта написали?

Добавлено спустя 6 минут 48 секунд:
+IRDA
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение Duhas » 04 сен 2009, 11:27

немного разочарую... на 128а1 24 линии под EBI выведены.. т.е. если использовать большую РАМ-ку нужно защелки юзать... погляди раздел про EBI в AVR XMEGA A Manual Preliminary...

на счет фарша - я только за .. мне сейчас макетка нужна с тем же смыслом.. только + еще для камеры..

давай на все что можно ДШ сюда скидывать и конкретизировать )

AS7C34096 вот СРАМ-ка... есть в терре... СДРАМ-ок я в продаже чтот вообще не ощущаю.. к Хмеге мона и ДРАМ-ку.. но опять же 4-х или 8-ми битных организаций как-то не заметно...

Добавлено спустя 1 час 6 минут 24 секунды:
SDRAM кароче толком не катит... катит только 4-х битная.. и чип селекты придется рулить самим..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Pinout для TCM8240 + макетки под Xmega и LPC21xx

Сообщение -= Александр =- » 04 сен 2009, 14:17

А может туда модуль SIMM воткнуть готовый? Разрядность конечно у него больше, но и фиг с ней. Использовать только сколько надо. Благо модулей таких на любом базаре навалом за копейки.
