Водостоп !

Обсуждаем рождающиеся мысли и результаты экспериментов.

Водостоп !

Сообщение kumle » 14 дек 2008, 12:24

Начал делать систему для аварийного отключения воды в стояке в случае обнаружения протечки. Плату уже сделал. Контроллер PIC16F628A, аналоговый мультиплексор CD4067 на 16 входов, для подключения датчиков, индикация сработавших датчиков на 74HC154N и двух светодиодных матрицах
В качестве датчика полоска платы 5х5 см с вытравленными змейкой двумя дорожками. при залитии этой пластины водой получается сопротивление около 5и КилоОм. И соответственно встроенный в контроллер компаратор отслеживает изменения.
Воду планирую перекрывать так : На каждой трубе (холодной и горячей) имеется шаровой краник с такой красной длинной ручкой, к этой ручке будет крепиться троссик, который будет наматываться на вал моторедуктора.
В качестве моторедуктора буду использовать мотор от щеток ВАЗ. Один уже прикупил Теперь нужно разработать систему для своевремменной остановки мотора, так как если он случайно перекрутит, то вообще свернет кран ! Для этого хочу использовать датчик тока, и при превышении какого либо значения вырубать мотор. Правда это может не получиться, так как у мотора в момент запуска тоже возникает бросок тока!

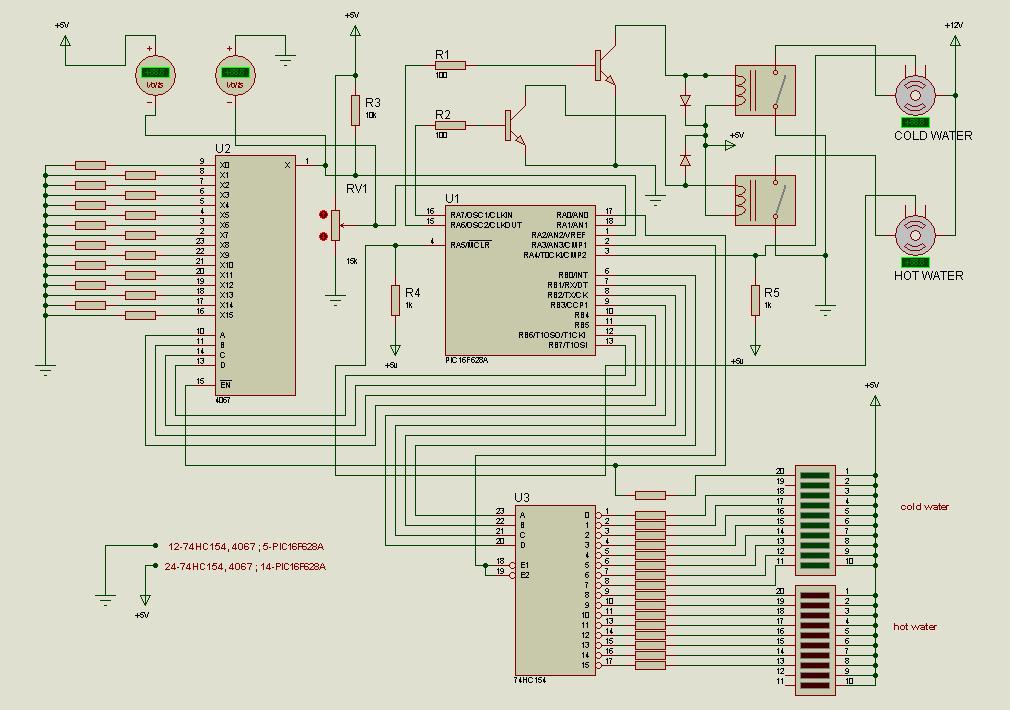

схема водостопа
Аватара пользователя
kumle

Сообщения: 45
Зарегистрирован: 21 ноя 2007, 13:12
Откуда: Москва
прог. языки: asm, c

Re: Водостоп !

Сообщение yak-40 » 14 дек 2008, 12:42

kumle писал(а): так как если он случайно перекрутит, то вообще свернет кран !

Опасно, однако. Вместо контроля утечки можно затопить дом. :(
Лучше использовать электроклапаны. Например от стиральной машинки...
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Водостоп !

Сообщение Duhas » 14 дек 2008, 12:42

поставь отптические или обычные концевики.. и вопрос будет решен...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Водостоп !

Сообщение EdGull » 14 дек 2008, 12:43

а после сработки ручкаи взводить?
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Водостоп !

Сообщение Mazayac » 14 дек 2008, 12:49

Тросиковый привод - неудачное решение, ИМХО. Как потом вентиль обратно включать будете? :wink:
Управление надо делать на 4 вентиля, это обычная схема во многих старых квартирах.
Добавлено спустя 1 минуту 16 секунд:
EdGull писал(а):а после сработки ручкаи взводить?

Лучше ручками, чем по схеме "протечка - закрылись - вода подсохла - открылись - снова протечка" :D
Последний раз редактировалось Mazayac 14 дек 2008, 12:54, всего редактировалось 2 раз(а).
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Водостоп !

Сообщение yak-40 » 14 дек 2008, 12:50

Mazayac писал(а): Как потом вентиль обратно включать будете?

Утечка - это авария! Полюбому включать вручную, после устранения протечки.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Водостоп !

Сообщение Mazayac » 14 дек 2008, 12:53

yak-40 писал(а):
Mazayac писал(а): Как потом вентиль обратно включать будете?

Утечка - это авария! Полюбому включать вручную, после устранения протечки.

Я о механике включения! Как намотанный на барабан тросик обратно стягивать???
Аватара пользователя
Mazayac

Сообщения: 377
Зарегистрирован: 25 апр 2008, 17:40
Откуда: Нижний Новгород
ФИО: Непочатов Алексей Николаевич

Re: Водостоп !

Сообщение Duhas » 14 дек 2008, 12:56

если там червяк не сидит то легко ) а вообще можно на тросике и в обе стороны сделать.... открывание просто запускать по нажатию кнопки на девайсе...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Водостоп !

Сообщение kumle » 14 дек 2008, 13:24

По поводу обратного включен6ия : думаю что действительно так как аварии случаются нечасто, то и придумывать систему обратного включения не буду, просто троссики будут отстегиваться от краников, и вручную сматываться с катушек.

По поводу электроклапанов: читал много негатива, про то что они дают гидроудар во первых, во вторых что закисают, и поэтому программа должна их периодически передергивать, в третьих не хотелось бы вносить изменения в уже существующий трубопровод.

По поводу концевиков для отключения двигателя: Да, я скорей всего буду ставить механические концевики. Схема отключения двигателей при превышении тока ненадежна, при ложном срабатывании краны не успеют закрыться !
Аватара пользователя
kumle

Сообщения: 45
Зарегистрирован: 21 ноя 2007, 13:12
Откуда: Москва
прог. языки: asm, c

Re: Водостоп !

Сообщение SMT » 14 дек 2008, 13:27

это наверное аквастоп называется
в гугле можно найти дискуссии типа этой
еще не электрический нашелся аквастоп
про электроклапаны аварийные у продавца спрашивал о надежности - сказал может "залипнуть", нет гарантии 100%. наверное пару нужно ставить последовательно и периодически проверять.
у Honeywell есть интересная коробочка, автоматически по расписанию открывающая на несколько минут кран фильтра для его промывки. Внутри мотор. Работает от батарейки, расписание от минут до дней. Называется "устройство автоматического дренажирования в заданные моменты времени".
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Водостоп !

Сообщение yak-40 » 14 дек 2008, 15:00

kumle писал(а):во вторых что закисают, и поэтому программа должна их периодически передергивать,

Ну, честно говоря, любой элемент этой системы может зависнуть, заклинить, перегореть, сломаться и т. п. :shock:
Поэтому обязательно! должна быть самодиагностика всех узлов. А передёрнуть клапан, раз в неделю, помоему не проблемма :)

Добавлено спустя 1 минуту 31 секунду:
kumle писал(а):в третьих не хотелось бы вносить изменения в уже существующий трубопровод.

Ну без этого ИМХО не обойтись :)
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Водостоп !

Сообщение SMT » 14 дек 2008, 15:10

yak-40 писал(а):
kumle писал(а):в третьих не хотелось бы вносить изменения в уже существующий трубопровод.

Ну без этого ИМХО не обойтись :)

если на главной трубе в квартире установлен хороший шаровый кран - видимо, хочется его использовать
SMT

Сообщения: 1158
Зарегистрирован: 23 авг 2008, 22:28
Откуда: Санкт-Петербург
ФИО: Сергей

Re: Водостоп !

Сообщение yak-40 » 14 дек 2008, 15:16

SMT писал(а):если на главной трубе в квартире установлен хороший шаровый кран - видимо, хочется его использовать

Дело в том, что если этот кран не закрывать/открывать, допустим пол года, то его потом очень трудно стронуть с места. Он как бы тоже закисает.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3019
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: Водостоп !

Сообщение Duhas » 14 дек 2008, 15:18

чота не замечал такова за шаровыми....
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Водостоп !

Сообщение demon333 » 14 дек 2008, 15:19

А какова надежность всей системы для предотвращения утечек?может проще поддерживать в хорошем состоянии трубы с кранами?
Аватара пользователя
demon333

Сообщения: 553
Зарегистрирован: 15 авг 2007, 16:54
Откуда: Москва
