Функции :

• воспроизведение звуковых файлов в формате WAV
• запись звука с микрофона в формате WAV
• датчик звука

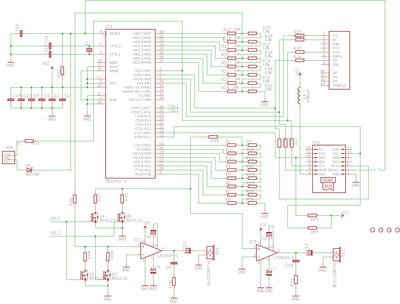

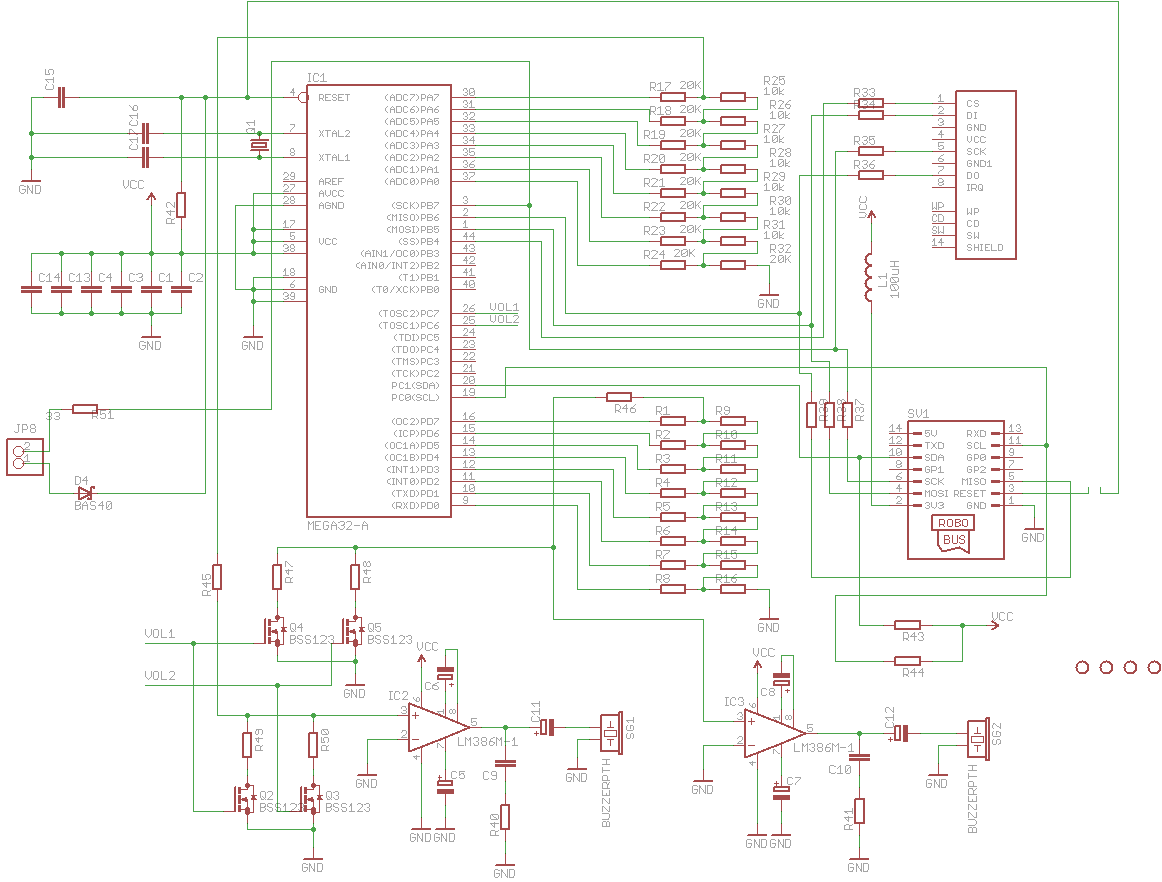

Схема приведена только для воспроизведения звука. Вопросы : нужны ли 2 канала вомпроизведения? Сколько нужно микрофонов?


Базовая тема данного обсуждения - Звуковая карта для МиниБота и МиниБота-ПРО. В ней обсуждается теория, особенности работы с SD-CARD, fat16 и т.п. Полученные результаты отражены в приведенной схеме.
Поскольку в исходной теме пошли теоретические рассуждения, создана новая - здесь уже ближе к практической реализации. Собственно воспроизведение звука с карты вопросов не вызывает - отработаны и схема и софт. Схемотехнику микрофонного и усилителя мощности здесь обсудим, я на макете обкатаю.

----------------
Now playing: Pink Floyd - Dogs

предлагаю:
1. усилок один.
2. микрофонов три, на вырост,вдруг получится направление звука ловить...
3. усилок звука лучше взять специализированный, как в миниботе-2.

Что то вы в схеме с резисторами накосячили ...
Или это фишка хитрая ?

А нельзя ли кодеком воспользоваться ?

С кодеком можно и MP3 воспроизводить

Про MP3/WAV кодек там: RoboSound
Здесь говорим о схеме воспроизведения на ковоксе

Чото я в ступор впал, не могу сообразить как сделать микрофонные усилители. Динамический диапазон должен быть большой, например для работы в качестве "шпиона", типа прослушивать квартиру и записывать звук - надо и тихие и громкие звуки записывать.
Варианты

• усилитель с АРУ. Во первых, в аналоговой схемотехнике мои познания близки к нулю. Во вторых, для работы в качестве звуколокатора АРУ - зло.
• Аттенюаторы типа как сделан регулятор громкости в схеме выше - перегрузку усилителя вылавливать программно, и соответственно подстраивать аттенюатор.
• тупо забить и поставить подстроечники для регулировки усиления.

Какие у кого мысли на этот счет?

Добавлено спустя 2 минуты 59 секунд:
А куда схема делась-то? И картинку не дает добавить

без паники
отключено Voooooon-ом для безглючного обновления
потом всё включится

подстроечники не айс.. как вариант управляемый переменник... по и2ц к примеру....

blindman писал(а):Чото я в ступор впал

ИМХО если вы делаете, что то простое, то и не надо морочится и сделать просто, а если хочется что то серьёзное уж использовать кодек и DSP процессор.
Вроде как в кодеках есть микрофонный усилитель.

Duhas писал(а):подстроечники не айс.. как вариант управляемый переменник... по и2ц к примеру....

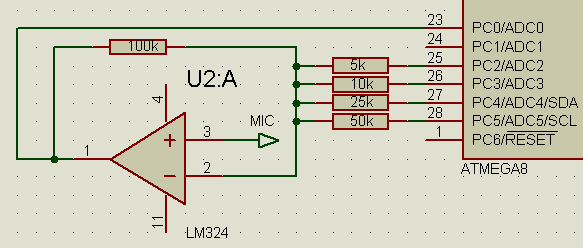

А можно самим контроллером рулить
Например так.(см пикчу)
Ноги как входы - ненужные в высоком импедансе Можно поодной вклюяать а можно группами - получится куча значений Ку
Вам же не нужна плавная регулировка.

могет и плавная пригодиться.... такой вариант по идее тоге вполне приемлим.. особенно если питание у всех одно ...

Плавная не обязательно. Думаю сделать ступенчатую, с характеристикой близкой к логарифмической.

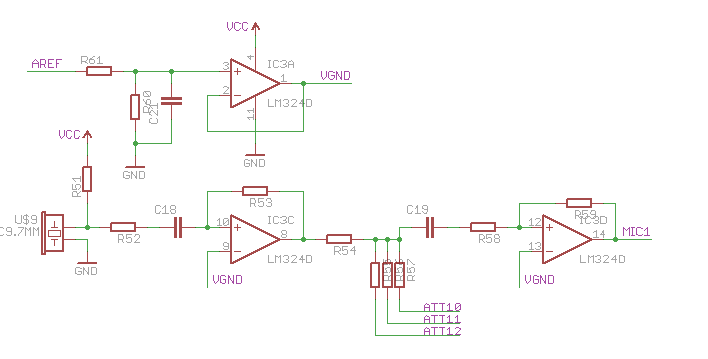

Пока рабочий вариант такой:

мне нравится...
смотрел в протеусе уже что получается?

Да в протеусе особо микрофонную схему не помоделируешь. Завтра на макетке соберу.

у тебя микрофонов достаточное количество?
а то могу жменьку выслать
