Сообщение =DeaD= » 18 окт 2008, 17:56

Буду здесь описывать чего удалось выяснить про этот инструментарий моделирования и разработки роботов.

Главная страница проекта - http://playerstage.sourceforge.net/
Вика этого проекта - http://playerstage.sourceforge.net/wiki/Main_Page
Описание проекта в общей википедии - http://en.wikipedia.org/wiki/Player_Project

Условия использования - Проект полностью открытый и бесплатный (в т.ч. для коммерческого использования).

Совместимость - Player/Stage работает почти на всём, кроме Windows (Linux, Solaris, BSD, Mac OS X), порт на винду только в планах.

PS: На русском никакой подробной информации по проекту не нашел.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Player/Stage

Сообщение avr123.nm.ru » 18 окт 2008, 17:59

http://playerstage.sourceforge.net/

The Player Project creates Free Software that enables research in robot and sensor systems. The Player robot server is probably the most widely used robot control interface in the world. Its simulation backends, Stage and Gazebo, are also very widely used.
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: Player/Stage

Сообщение =DeaD= » 18 окт 2008, 18:01

2 avr123: Скорость с которой вы успеваете засовывать во все темы всеразличные ссылки просто феноменальна. Я не успеваю привести в порядок тему, как вы уже засовываете в неё линки.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Player/Stage

Сообщение =DeaD= » 18 окт 2008, 18:14

Общее устройство программного пакета - инструментарий состоит из 3 основных компонент:
* Player - компонента в которую завёрнута всё взаимодействие с железом робота;
* Stage - 2D-симулятор для роботов на основе растровой карты;
* Gazebo - 3D-симулятор для роботов;

Соответственно мы пишем программу, которая по TCP/IP соединяется с одной из этих компонент и либо мы управляем реальным роботом (Player), либо моделью робота в 2D-симуляторе (Stage), либо моделью робота в 3D-симуляторе (Gazebo).
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: Player/Stage

Сообщение =DeaD= » 18 окт 2008, 20:56

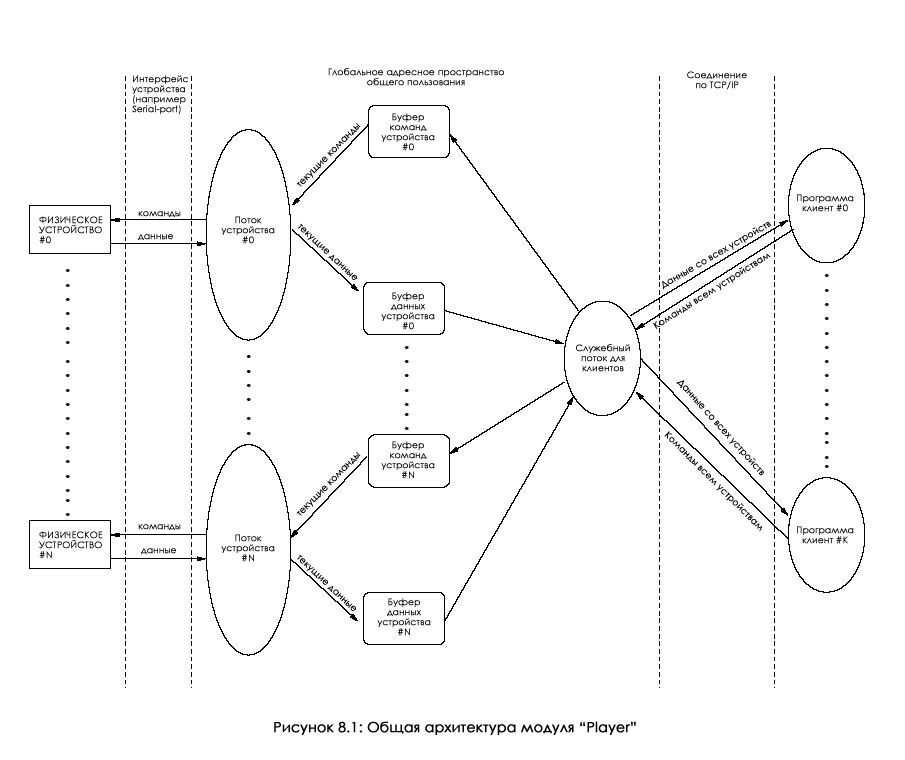

Архитектура модуля "Player" - я тут перевёл иллюстрацию.
