Re: USB ракетница с веб-камерой

Сообщение TTUUPPOO » 30 июл 2008, 00:54

После длительного шаманства и танцев с бубном,
хитростями обойдя обновления ХР,
удалось установить MSN Missile Launcher для
удаленного управления ракетницей через Messenger
по инету...

Вот как выглядит окно Messenger с управлением:
http://tupo.mail15.com/MNSMissileLaunche.jpg
Вообщем то, ...и это работает :)
весело :Bravo:
Был обстрелен по полной...

Проблема подключить моторы 12v стеклоподъемников
на электронику ракетницы в 5V остается...
:cry:
Почему же всё так тупо?
Аватара пользователя
TTUUPPOO

Сообщения: 24
Зарегистрирован: 16 май 2008, 21:59
Откуда: из леса близь Москвы
прог. языки: rumat

Re: USB ракетница с веб-камерой

Сообщение TTUUPPOO » 02 авг 2008, 00:02

Идея в минимализме простоте надежности...
Цель веб-Тир в подвале 4х6Х2.5 м...
т.к. круговую оборону держать не нужно,
а перед нами сектор 4-3м высотой 2.5м на расстоянии менее 6м,
И нужно устройство с поворотом градусов на 30-35
по горизонтали и вертикали, с несущей массой 2.5-3 кг.

Представляется такое поворотное устройство:
Станина:
Два уголка 50см и сектор длиной 35см (радиус сектора 50см)
скрепляются межсобой образуя треугольник,
в вершину устанавливаем подвижную ось 20см
Средняя часть:
Т образная часть длина50см ширина 30см, неподвижно крепится с одной стороны к оси треугольника
на высоту 10см с другой стороны крепим 2 моторчика от стеклоподъемников,
таким образом, чтобы один из них, своим валом ездил бы по ребру сектора треугольника,
обеспечивая повороты по горизонтали, а другой перпендикулярно к нему.
Верхняя часть:
Несущяя на себе нечто стреляющее и вэбкамеру 50см, с одной стороны крепится к верхушке оси
треугольника, подвижно по вертикали, с другой стороны за нить, пропущенную через колесико в
верхней точке Т-образной средней части и закрепленную на валу второго стеклоподъемника,
обеспечивая повороты по вертикали.

Прошу высказаться по данной конструкции, достоинства - недостатки, улучшения...

Валы у стеклоподъемников меняются с квадратов на круглые естественно,
скорость (пробы показали) приемлема, редукторы не нужны...
Вложения
Почему же всё так тупо?
Аватара пользователя
TTUUPPOO

Сообщения: 24
Зарегистрирован: 16 май 2008, 21:59
Откуда: из леса близь Москвы
прог. языки: rumat

Re: USB ракетница с веб-камерой

Сообщение TTUUPPOO » 09 авг 2008, 00:21

К сожелению ни служба поддержки foxconn, ни форум TRENDnet (http://www.trendnet.ru/forum/forum8/topic691/messages/)
на вопрос что там за моторчики в камере TRENDnet TV-IP400W
ответили дружным гробовым молчанием....
На звонок в техподдержку TRENDnet ответили, что видели сообщение
и ответим через час... пять дней назад... :(
Еще один "сервис по ремонту" ответил:
- работает? ну и нехрен разбирать!

:lol:

Выходит не возможно определить, что это за моторчики?
Почему же всё так тупо?
Аватара пользователя
TTUUPPOO

Сообщения: 24
Зарегистрирован: 16 май 2008, 21:59
Откуда: из леса близь Москвы
прог. языки: rumat

Re: USB ракетница с веб-камерой

Сообщение TTUUPPOO » 12 авг 2008, 00:56

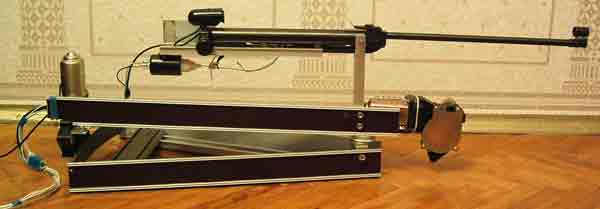

Действующая модель здесь (видео):
http://tupo.mail15.com/LS.html
Там же большие фото сверху, сбоку…

На базе ИЖ-38 (тировая, однозарядная воздушка) без приклада.
Ну слегка раскачивается при поворотах,
Не удобно заряжать – угол взвода пружины 110 градусов…
Как бы вот и все минусы.

На расстоянии 5-6 метров сектор обстрела более 4 метров в ширину и высоту, как и планировалось…

Нужна помощь (схемы, идеи), чтобы подключить моторы 12v стеклоподъемников
на электронику ракетницы в 5V ...
8)
Вложения
Почему же всё так тупо?
Аватара пользователя
TTUUPPOO

Сообщения: 24
Зарегистрирован: 16 май 2008, 21:59
Откуда: из леса близь Москвы
прог. языки: rumat

Re: USB ракетница с веб-камерой

Сообщение Master » 12 авг 2008, 20:13

Стеклоподъемники фтопку, электроотвертки нас спасут.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: USB ракетница с веб-камерой

Сообщение TTUUPPOO » 12 авг 2008, 21:06

Master писал(а):Стеклоподъемники фтопку, электроотвертки нас спасут.

...и электролобзики :)

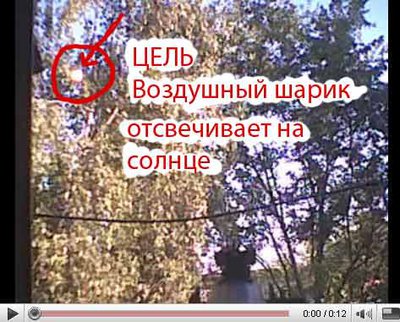

Видео "стрельба по мишени"


ЦЕЛЬ: воздушный шарик на дереве, в верхней левой части, отсвечивает на солнце, плохо различим...
Вложения
Последний раз редактировалось EdGull 12 авг 2008, 21:10, всего редактировалось 1 раз.
Причина: не забываем про тэг ютуб
Почему же всё так тупо?
Аватара пользователя
TTUUPPOO

Сообщения: 24
Зарегистрирован: 16 май 2008, 21:59
Откуда: из леса близь Москвы
прог. языки: rumat
