Мониторинг жизнедеятельности

Обсуждаем рождающиеся мысли и результаты экспериментов.

Мониторинг жизнедеятельности

Сообщение DrZugrik » 19 июн 2008, 00:50

Всем привет, народ! Решил я сделать такую штуковину, которая бы измеряла параметры человека и отправляла их на компьютер. Для начала хочу через LPT-порт это все сделать. Параметры следующие - температура, давление, сопротивление кожи, магнитная индукция (головного мозга),ЧСС (частота сердечных сокращений), частота вдохов-выдохов. Эти данные хочу через LPTшник отправлять на компьютер (потом может быть и на КПК), где они будут ползти в виде графиков изменения каждого параметра с привязкой друг к другу и ко времени. Вот проблемка - никак не могу найти как подключить к LPT-порту датчики, да еще и так много и разного типа. Подскажите у кого какие идеи. Спасибо.
Аватара пользователя
DrZugrik

Сообщения: 204
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич

Re: Мониторинг жизнедеятельности

Сообщение FireFly » 19 июн 2008, 01:35

LPT отднозначно в топку это раз :wink:
теперь подробнее опиши какие именно датчики планируешь использовать - конкретно по моделям, характеристикам и тд.
тады и ответы получишь :wink: , а так все неопределенно...
Домашняя робототехника - RoboZone.SU
горючее...- пиво... много... :)
Аватара пользователя
FireFly

Сообщения: 1576
Зарегистрирован: 19 июн 2005, 18:27
Откуда: Камышин

Re: Мониторинг жизнедеятельности

Сообщение Master » 19 июн 2008, 09:35

Вот как раз в таких датчиках и вся загвоздка, тут как-то была темка, чижик просил для больного человека сделать аппарат следящий за сердцебиением, типа если начало часто оно колотится значит хреново и нада срочно оказывать первую помощь, и так же была темка про часы которые будют человека в необходимой фазе сна. Я даже выковарял откудато пьезо динамик и пытался его прикладывать к пульсу, за неимением осцилографа считать показания с кетайского мультиметра никчиму не привели.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Мониторинг жизнедеятельности

Сообщение Myp » 19 июн 2008, 10:21

угу
лпт в топку сразу

принцип такой: кучу датчиков вешаем на мегу которая собирает данные и по usart скидывает на комп или пишет это дело на sd карту памяти
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Мониторинг жизнедеятельности

Сообщение mixer » 19 июн 2008, 10:50

Вот тут вот про термометры рассказывали: http://kazus.ru/articles/353.html
Правда питание у них 1,5 В :)
mixer

Сообщения: 38
Зарегистрирован: 11 янв 2008, 09:30
Откуда: г.Казань
прог. языки: русский со словарем

Re: Мониторинг жизнедеятельности

Сообщение DrZugrik » 19 июн 2008, 11:14

контролером будет мега8, 16 или 32 (пока незнаю какую поставить) а быстродействие меги будет влиять на согласование параметров со временем?
в качестве температурных датчиков хочу использовать несколько - TMP37GT9, они достаточно дешевые, и если их купить несколько (штук 4-5) можно будет получать более точное значение. У меня знакомы подключал их к гейм-порту и делал что-то типа полином Ньютона.
про датчик давления пока незнаю. Никто не пробовал делать емкостные датчики давления? есть идейки, но пока не реализовывал.
ЧСС - тоже датчик давления но на пульс или сонную артерию.
датчики на голову - думаю будут датчики Холла из кулеров ну и пара десятков витком 0,2 мм медного провода, кароче катушка индуктивности.
сопротивление кожи - схема мегаомметра будет к контроллеру подключаться.
вцелом хочу чтобы датчики регистрировали малейшие изменения в параметрах, а еще хочу, чтобы прибор был маленьким... возможно 2 браслета и схема а дальше провод к компу.
Аватара пользователя
DrZugrik

Сообщения: 204
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич

Re: Мониторинг жизнедеятельности

Сообщение Myp » 19 июн 2008, 12:12

ты бы это
поосторожнее с датчиками на голову
ато моск размагнитишь нафиг :crazy:
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Мониторинг жизнедеятельности

Сообщение DrZugrik » 19 июн 2008, 12:27

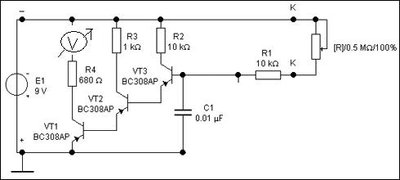

нашел вот схемку китовского детектора лжи, и немного её подредактировал, там где вольтветр на последнем каскаже, туда можно будет подключить контроллер? или я что-то не так исправил?
2Мур
Не, я пока хочу посмотреть как параметры будут меняться, если вообще будут. а потом кто знает...может и до управления мышкой силой мысли добирусь :))
Вложения
Аватара пользователя
DrZugrik

Сообщения: 204
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич

Re: Мониторинг жизнедеятельности

Сообщение Myp » 19 июн 2008, 12:42

датчики холла можешь сразу выкинуть =) если бы они работали... у тебя к голове железные опилки бы прилипали)))
волны мозга мерять катушкой индуктивности тоже дело неблагодарное, опилки то у тебя к голове не пристают? я надеюсь :lol:

чтоб мерять мысли юзай обычный железные контакты с токопроводящим гелем

или вот как товарищ один... http://www.sheppard.ru/articles/fe/brain/index.shtml
вживляй под кожу электроды ::
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Мониторинг жизнедеятельности

Сообщение DrZugrik » 19 июн 2008, 12:58

Неее, хирургоманией я слава Богу не страдаю)) лучше уж пока обойдусь без мерянья мозга, потом когда придумаю что ни по этому поводу-приделаю.. оставлю температуру, пульс, сопротивление кожи - этого тоже должно хватить.
Аватара пользователя
DrZugrik

Сообщения: 204
Зарегистрирован: 22 июл 2006, 18:57
Откуда: Москва
прог. языки: Delphi, С/С++, Python
ФИО: Илья Андреевич

Re: Мониторинг жизнедеятельности

Сообщение Victorovych » 19 июн 2008, 16:51

FireFly писал(а):LPT отднозначно в топку это раз :wink: ...

Myp писал(а):угу
лпт в топку сразу...


Объясните чем LPT не угодил, а то может я от бронепоезда отстал :D
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Мониторинг жизнедеятельности

Сообщение Myp » 19 июн 2008, 16:59

а по лпт каким макаром передавать синхронно большой объём данных с десятка датчиков?

а по усарту просто шлём данные и радуемся
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Мониторинг жизнедеятельности

Сообщение Master » 19 июн 2008, 17:08

Нет я тут не согласен пусть он для начал хоть что-нибудь отошлет по ЛПТ, у него еще ниодного датчика нету, а когда не будет хватать тогда уже и перейдет на другой порт. Главное начать.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: Мониторинг жизнедеятельности

Сообщение Victorovych » 19 июн 2008, 17:11

Myp писал(а):а по лпт каким макаром передавать синхронно большой объём данных с десятка датчиков?

а по усарту просто шлём данные и радуемся


синхронно,как раз таки - не вопрос
Аватара пользователя
Victorovych

Сообщения: 491
Зарегистрирован: 20 сен 2007, 11:44
Откуда: Харьков
Skype: Victorovych_FF
прог. языки: ASM
ФИО: Иван ВикторОвич

Re: Мониторинг жизнедеятельности

Сообщение Myp » 19 июн 2008, 17:56

у ЛПТ от природы очень большая беда с временем...
ну вот сделано оно так что в зависимости от вспышек на солнце скорость прокачки через лпт меняется
мб это както решается програмными изысками... но у меня не вышло
Нет я тут не согласен пусть он для начал хоть что-нибудь отошлет по ЛПТ

а я не согласен с тобой
элементарно с МК по усарт отправить температуру датчика в терминал по этому есть даже урок у в курсе АВР

а для ЛПТ нужно писать какойто код на стороне МК и писать программу на стороне ЛПТ
поэтому и используют люди простой доступный усарт для отладки своих программ а не глючный ЛПТ
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
