Робот следующий по линии. Для выставки

Обсуждаем рождающиеся мысли и результаты экспериментов.

Робот следующий по линии. Для выставки

Сообщение overlocker » 16 май 2008, 11:19

Необходимо разработать робота для выставки.

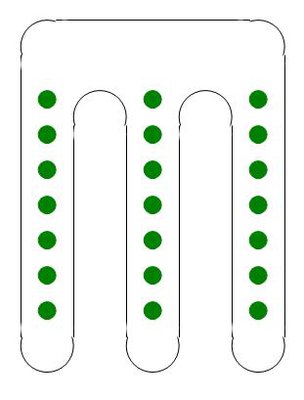

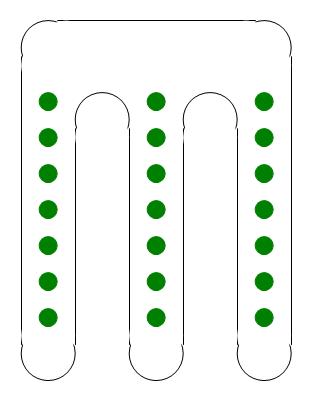

Имеется лист ватмана на котором изображены виртуальные грядки (рис. в приложении)

Небходимо, чтобы робот двигался по линии, между грядками.

Первый робот (для отработки решении) на шасси танкового типа был благополучно опробован:
МК-модуль - Робоком, дрвайвер Л293, датчики ТСРТ5000 от Вишей.

Для выставки робот необходим немножко сложнее.
Во-певых, внешний вид:
- Трактор
- Большой трактор, дето 1 к 18 (Дабы привлекать внимание издалека)
- Большой трактор CLAAS (представительство CLAAS любезно предоставило радиоуправляемую игрушку)
- Привод на задние колеса, рулевое обычное - рейка.

Хоть фирма и Немеццкая и всю технику производят в Германии, игрушка сделана в Китае.

Буквально через два дня (пока офис не наигрался) в заднем приводе был сломан зуб на шестерне, один, а потом и второй.
Для выставки такая Высокая надженость не подходит. Опозорится перед посетителями, а среди них Министром агропром. Германии и хозяйка CLAASа не представляется возможным.

Поиск другого шасси танкового типа (дабы предидущую схемотехнику и прогу взять) завершился неудачей.
Пришлось покупать с задним приводом и рулевой рейкой от тамиевской модельки, надежность ходовки, думаю, будет отличной.
Серху прилепим кузов от китайского трактора.

Питание 7,4 вольта, 1600мА, литтий-полимер.
Для МК порежу КРЕНкой до пяти вольт.
Для маршевого порежу ШИМом до 3 вольт.

На даном итапе идет работа над управлением сервоприводм, который непостредствено двигает рейку.

Вопросы:
1. Мож аккум заменить? Токо ближайшая замена 4,8 вольта, что для МК не очень надежно, при просадке двигателями будет глючить. Мож есть рекомендации? Вес и есмкость критичны.
2. Для маршевого через полевик порезать или биполяр, дабы не заморачиваться?
3. Для сервы вроде необходимо от 3 до 5 вольт. Можно ли для нее тож ШИМом через полевик порезать?
Вложения
Аватара пользователя
overlocker

Сообщения: 126
Зарегистрирован: 22 июл 2006, 13:32
Откуда: Украина. г. Прилуки
прог. языки: basic
ФИО: щербина анатолий

Re: Робот следующий по линии. Для выставки

Сообщение RoboTok » 16 май 2008, 17:02

overlocker писал(а):
Вопросы:
1. Мож аккум заменить? Токо ближайшая замена 4,8 вольта, что для МК не очень надежно, при просадке двигателями будет глючить. Мож есть рекомендации? Вес и есмкость критичны.
2. Для маршевого через полевик порезать или биполяр, дабы не заморачиваться?
3. Для сервы вроде необходимо от 3 до 5 вольт. Можно ли для нее тож ШИМом через полевик порезать?


Чтоб не опозорится, можно спецов нанять :beer:
